Aspose.Words for .NET圖表教程——創建四種OOXML圖表

Aspose.Words For .Net是一種高級Word文檔處理API，用于執行各種文檔管理和操作任務。API支持生成，修改，轉換，呈現和打印文檔，而無需在跨平臺應用程序中直接使用Microsoft Word。此外，API支持所有流行的Word處理文件格式，并允許將Word文檔導出或轉換為固定布局文件格式和最常用的圖像/多媒體格式。

接下來我們將進入關于“使用圖表”的介紹，在Aspose.Words中學會從頭開始創建OOXML圖表，包括柱狀圖、散點圖、面積圖和氣泡圖。

>>Aspose.Words for .NET更新至最新版v19.11，歡迎下載體驗

插入柱形圖

Document doc = new Document();
DocumentBuilder builder = new DocumentBuilder(doc);

// Add chart with default data. You can specify different chart types and sizes.
Shape shape = builder.InsertChart(ChartType.Column, 432, 252);

// Chart property of Shape contains all chart related options.
Chart chart = shape.Chart;

// Get chart series collection.
ChartSeriesCollection seriesColl = chart.Series;
// Check series count.
Console.WriteLine(seriesColl.Count);

// Delete default generated series.
seriesColl.Clear();

// Create category names array, in this example we have two categories.
string[] categories = new string[] { "AW Category 1", "AW Category 2" };

// Adding new series. Please note, data arrays must not be empty and arrays must be the same size.
seriesColl.Add("AW Series 1", categories, new double[] { 1, 2 });
seriesColl.Add("AW Series 2", categories, new double[] { 3, 4 });
seriesColl.Add("AW Series 3", categories, new double[] { 5, 6 });
seriesColl.Add("AW Series 4", categories, new double[] { 7, 8 });
seriesColl.Add("AW Series 5", categories, new double[] { 9, 10 });

dataDir = dataDir + @"TestInsertSimpleChartColumn_out.doc";
doc.Save(dataDir);

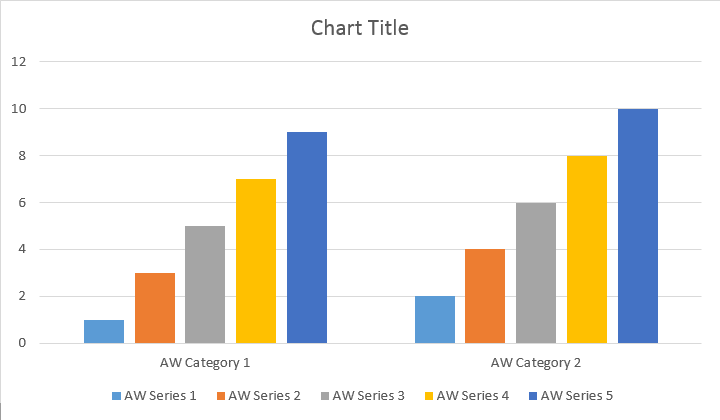

該代碼產生以下結果：

（正版優惠進行時，Aspose.Total爆款授權直降10000元，想要購買Aspose正版授權抓緊時間哦~）

添加方法有四種不同的重載，可以覆蓋所有圖表類型的數據源的所有可能變體：

Document doc = new Document();
DocumentBuilder builder = new DocumentBuilder(doc);

// Insert Column chart.
Shape shape = builder.InsertChart(ChartType.Column, 432, 252);
Chart chart = shape.Chart;

// Use this overload to add series to any type of Bar, Column, Line and Surface charts.
chart.Series.Add("AW Series 1", new string[] { "AW Category 1", "AW Category 2" }, new double[] { 1, 2 });

dataDir = dataDir + @"TestInsertChartColumn_out.doc";
doc.Save(dataDir);

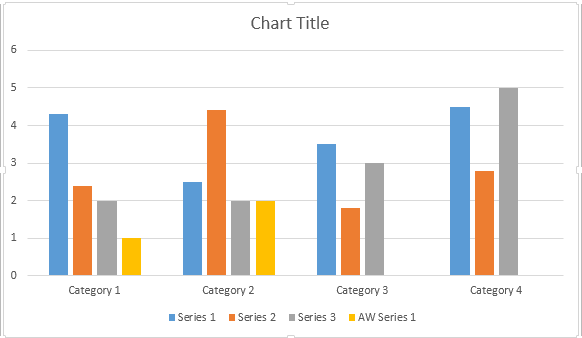

該代碼產生以下結果：

插入散點圖

// The path to the documents directory.
string dataDir = RunExamples.GetDataDir_WorkingWithCharts();
Document doc = new Document();
DocumentBuilder builder = new DocumentBuilder(doc);

// Insert Scatter chart.
Shape shape = builder.InsertChart(ChartType.Scatter, 432, 252);
Chart chart = shape.Chart;

// Use this overload to add series to any type of Scatter charts.
chart.Series.Add("AW Series 1", new double[] { 0.7, 1.8, 2.6 }, new double[] { 2.7, 3.2, 0.8 });

dataDir = dataDir + "TestInsertScatterChart_out.docx";
doc.Save(dataDir);

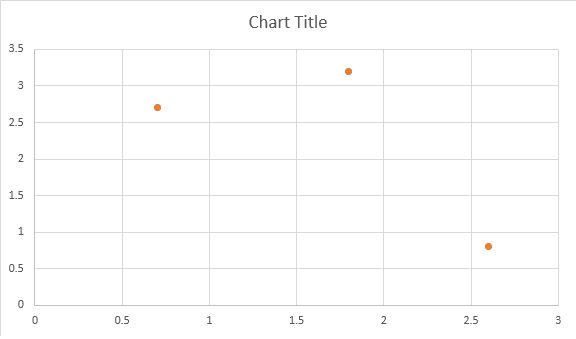

該代碼產生以下結果：

插入面積圖

// The path to the documents directory.
string dataDir = RunExamples.GetDataDir_WorkingWithCharts();
Document doc = new Document();
DocumentBuilder builder = new DocumentBuilder(doc);

// Insert Area chart.
Shape shape = builder.InsertChart(ChartType.Area, 432, 252);
Chart chart = shape.Chart;

// Use this overload to add series to any type of Area, Radar and Stock charts.
chart.Series.Add("AW Series 1", new DateTime[] {
new DateTime(2002, 05, 01),
new DateTime(2002, 06, 01),
new DateTime(2002, 07, 01),
new DateTime(2002, 08, 01),
new DateTime(2002, 09, 01)}, new double[] { 32, 32, 28, 12, 15 });
dataDir = dataDir + @"TestInsertAreaChart_out.docx";
doc.Save(dataDir);

該代碼產生以下結果：

插入氣泡圖

// The path to the documents directory.
string dataDir = RunExamples.GetDataDir_WorkingWithCharts();
Document doc = new Document();
DocumentBuilder builder = new DocumentBuilder(doc);

// Insert Bubble chart.
Shape shape = builder.InsertChart(ChartType.Bubble, 432, 252);
Chart chart = shape.Chart;

// Use this overload to add series to any type of Bubble charts.
chart.Series.Add("AW Series 1", new double[] { 0.7, 1.8, 2.6 }, new double[] { 2.7, 3.2, 0.8 }, new double[] { 10, 4, 8 });
dataDir = dataDir + @"TestInsertBubbleChart_out.docx";
doc.Save(dataDir);

該代碼產生以下結果：
