VDF常見問題整理（四十一）：如何突出顯示vdInsert？

VectorDraw Developer Framework（VDF）是一個用于應用程序可視化的圖形引擎庫。有了VDF提供的功能，您可以輕松地創建、編輯、管理、輸出、輸入和打印2D和3D圖形文件。

VectorDraw Developer Framework試用版下載

問：

    如果想要實現當將鼠標懸停在一些元素上時，它們突出顯示，或者是能夠在內部繪制陰影線。這能夠實現嗎？當然，也有可能不可能實現，因為這是vdInsert而不是像rect這樣的標準形狀。

答：

    突出顯示Insert對象是無法實現的，但是我們可以以塊的邊界框的大小創建一個新的矩形，而不是突出顯示該矩形。

    下面是一個使用AddBlockFromFile（ccc.vds）方法加載vds文件并創建一個新塊（aaa）的示例，之后我們調用vdmousemove和vdmouseout方法，當光標在包含該塊的矩形上方時，需要依次調用該vdmousemove和vdmouseout方法，然后將該矩形突出顯示。當光標移出該矩形區域之外時，使用vdmouseout方法 將不再突出顯示。

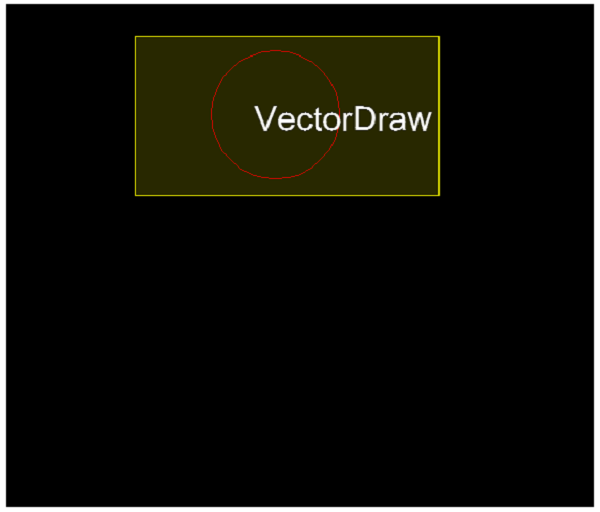

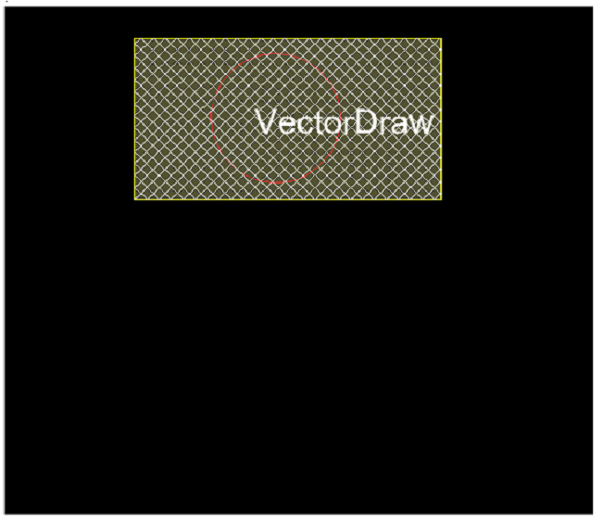

以下是操作演示圖：

以下是操作代碼：

        var lastSelectedEntity = null;//Keep the entity in a variable
           function _vdmousemove(e) {
                if (vdcanvas.ActiveAction().IsStarted()) return;// We check tha action in case another action has been started
                var entity = e.target.GetEntityFromPoint(e.xPix, e.yPix);// Found the entity above the cursor
                if (entity == lastSelectedEntity) return;
                lastSelectedEntity = entity;
                if (entity != null && entity._t == vdConst.vdInsert_code && entity.BlockRef && entity.BlockRef.Name == "aaa") {//if the entity is the block that we want
                    var minpt = [entity.BoundingBox[0], entity.BoundingBox[1], entity.BoundingBox[2]];//The lowest left corner of the boundingBox
                    var maxpt = [entity.BoundingBox[3], entity.BoundingBox[4], entity.BoundingBox[5]]; //The upper right corner of the boundingBox
                    var rect = vdcanvas.AddRect(minpt, maxpt, false, {});//We draw a rectangle in the size of the bounding box of the block
                    //rect.HatchProperties = vdcanvas.createNewHatchProperties("solid", vdConst.colorFromString("byblock"), vdConst.colorFromString("255,0,0,50"));
                    rect.HatchProperties = vdcanvas.createNewHatchProperties("u20", vdConst.colorFromString("255,255,255,50"), vdConst.colorFromString("255,255,255,255"), 1, vdgeo.DegreesToRadians(45));//We add hatch properties to the rect
                    vdcanvas.Refresh();
                    vdcanvas.ActionDrawEntities([rect]);//We draw the rect

                } else {
                    vdcanvas.ActionDrawEntities(null);
                }

            }
           function _vdmouseout(e) {//Incase cursor is out of the canvas
                if (!lastSelectedEntity) return;
                lastSelectedEntity = null;
                vdcanvas.ActionDrawEntities(null);

            }

            function test() {

                var blk = vdcanvas.AddBlockFromFile("ccc.vds", "aaa", true);//We load the block  from ccc.vds
                vdcanvas.AddBlockSymbol("aaa", [0, 0, 0], 1, 0, true, null);//We draw the block
                vdcanvas.zoomExtents();
                vdcanvas.redraw();

                vdcanvas.vdmousemove = _vdmousemove;
                vdcanvas.vdmouseout = _vdmouseout;//Incase cursor is out of the canvas
            }

    對于以上問答，如果您有任何的疑惑都可以在評論區留言，我們會及時回復。此系列的問答教程我們會持續更新，如果您感興趣，可以多多關注本教程。
