VARCHART XGantt用戶手冊:數據表——處理數據表(.NET版)
VARCHART XGantt是一個交互式的甘特圖控件,其模塊化的設計讓您可以創建滿足您和您的客戶所需求的應用程序。(我們領先的甘特圖控件VARCHART XGantt可用于.NET,ActiveX和ASP.NET應用程序。)除此之外,同時還具有一個穩定可靠的甘特圖工具,在編寫第一行代碼之前,您就可以知道是否可以滿足客戶的需求。本文主要描述甘特圖數據表教程中的處理數據表!
VARCHART XGantt最初使用兩個用于節點和鏈接的標準數據表作為甘特圖的圖形顯示的數據庫,可以分別定義其字段。在4.0版中,此概念得到了擴展。最多可以定義90個數據表,并且可以在表之間建立1:n關系。在許多情況下,這有助于避免冗余;它允許通過從屬數據記錄訪問主數據記錄,并提供VARCHART XGantt中集成的資源調度模塊所需的數據。
由于與現有應用程序兼容的原因,VARCHART XGantt繼續在以前的模式下運行。只有在設計時或運行時激活相應的選項,才能使用擴展數據表。您可以在屬性頁“常規”上找到啟用了“擴展數據表”選項。
在編程界面中,通過將VcGantt屬性ExtendendDataTablesEnabled設置為True,可以在運行時打開擴展數據表。
處理數據表

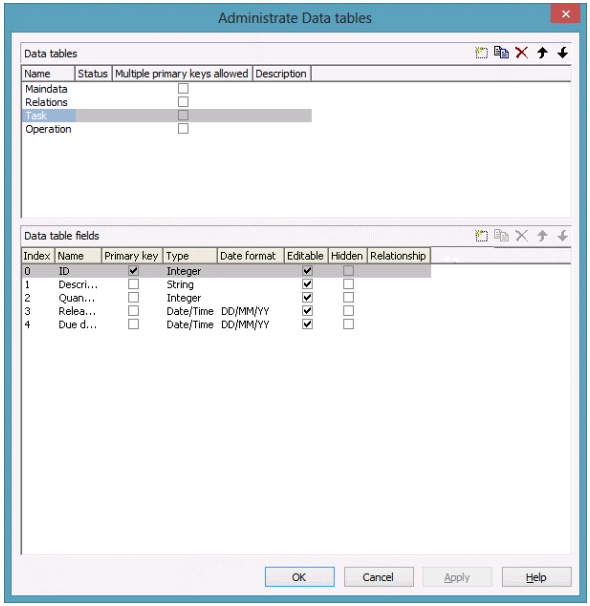

默認情況下,存在數據表Maindata和Relations。在屬性頁面對象上,您可以單擊“數據表”按鈕以進入對話框“管理數據表”。生成新數據表之前需要先打開擴展數據表模式。下圖中的數據表“任務和操作”是通過在“數據表”部分中單擊創建的。
在“數據表字段”部分中,您可以編輯上面所選表的字段。您可以通過創建新字段,通過
刪除現有字段或通過
復制字段,如下所示。
使用API時,索引列是必不可少的,因為數據字段的內容只能通過索引進行尋址。如果在此對話框中修改了字段的順序(即索引),則在生成了編程代碼后,您需要調整訪問相應字段的編程代碼。
如果修改數據類型,則可能必須相應地調整已經定義的格式和圖層,以確保在訪問字段時使用適當?shù)臄?shù)據類型。
如果您希望數據記錄是唯一的并因此可區分的,則將主鍵功能設置為一個字段。主鍵也可以包含更多字段,但最多三個。
對于關系引用的數據表,必須選擇一個字段作為主鍵。
如果內容顯示為1:n關系并且從屬數據記錄應直接引用主數據記錄的數據字段,那么關聯表很有用。
目前在兩個表A和B之間只能建立一個1:n關系。B的第二字段不允許與A的主鍵相關。不過,第三表C的字段允許與A的主鍵相關。
注意:如果在關系中使用了具有復合主鍵的數據表,則該關系必須匹配主鍵。否則,不可能建立唯一的連接。如果關系定義不正確,在API或“管理數據表”對話框中均未選中該關系,則不會連接數據記錄。這將導致事件VcDataRecordNotFound。
在下面的示例中,通過在“關系”列中設置Task:ID,在表Operation和Task之間創建一個關系。
表任務:

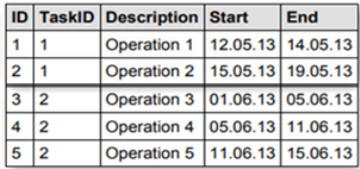

表操作:
示例代碼VB.NET
Dim dataTableCltn As VcDataTableCollection Dim dataTable As VcDataTable dataTableCltn = VcGantt1.DataTableCollection dataTable = dataTableCltn.DataTableByName("Task") dataTable.DataRecordCollection.Add("1;Task 1;10;12.05.2013;20.05.2013") dataTable.DataRecordCollection.Add("2;Task 2;10;01.06.2013;15.06.2013") dataTable = dataTableCltn.DataTableByName("Operation") dataTable.DataRecordCollection.Add("1;1;Operation 1;12.05.2013;14.05.2013") dataTable.DataRecordCollection.Add("2;1;Operation 2;15.05.2013;19.05.2013") dataTable.DataRecordCollection.Add("3;2;Operation 3;01.06.2013;05.06.2013") dataTable.DataRecordCollection.Add("4;2;Operation 4;05.06.2013;11.06.2013") dataTable.DataRecordCollection.Add("5;2;Operation 5;11.06.2013;15.06.2013") VcGantt1.EndLoading()
示例代碼C#
VcDataTableCollection dataTableCltn = vcGantt1.DataTableCollection; VcDataTable dataTable = dataTableCltn.DataTableByName("Task"); dataTable.DataRecordCollection.Add("1;Task 1;10;12.05.2013;20.05.2013"); dataTable.DataRecordCollection.Add("2;Task 2;10;01.06.2013;15.06.2013"); dataTable = dataTableCltn.DataTableByName("Operation"); dataTable.DataRecordCollection.Add("1;1;Operation 1;12.05.2013;14.05.2013"); dataTable.DataRecordCollection.Add("2;1;Operation 2;15.05.2013;19.05.2013"); dataTable.DataRecordCollection.Add("3;2;Operation 3;01.06.2013;05.06.2013"); dataTable.DataRecordCollection.Add("4;2;Operation 4;05.06.2013;11.06.2013"); dataTable.DataRecordCollection.Add("5;2;Operation 5;11.06.2013;15.06.2013"); vcGantt1.EndLoading();
根據屬性表中“數據表和字段”部分中“節點”上選擇的數據表,節點的圖形顯示可能源自不同的基礎。交互式創建節點時,基礎是自動向其添加新數據記錄的表。可視化顯示的相應行受活動節點過濾器,分組和顯示選項的影響。
如果將“操作”表作為基礎,則這是甘特圖的表中的結果。描述、數量和到期日期的條目源自主表任務。
如果使用“任務”而不是“操作”表,則XGantt中的可見表將僅包含兩個條目。
在VARCHART XGantt 4.0版中,可以使用新的對象類型來代替以前的對象類型。出于兼容性的原因,以前的對象類型已保留在當前版本中。在新應用程序和現有應用程序的更新中,僅應使用新對象。
甘特圖數據表教程內容尚未完結,敬請期待后續的“創建和修改數據記錄”~喜歡的朋友可以下載VARCHART XGantt最新版哦~
