Spire.PDF教程：如何添加圖片并自定義繪制基本圖形
更多資源查看：Spire.XLS工作表教程 | Spire.Doc系列教程 | Spire.PDF系列教程
Spire.PDF是一個專業的PDF組件，能夠獨立地創建、編寫、編輯、操作和閱讀PDF文件，支持 .NET、Java、WPF和Silverlight。Spire.PDF的PDF API擁有豐富的功能，如安全設置（包括數字簽名）、PDF文本/附件/圖片提取、PDF文件合并/拆分、元數據更新、章節和段落優化、圖形/圖像描繪和插入、表格創建和處理、數據導入等等。
圖形和圖片是PDF文檔的重要組成部分。本文將介紹如何添加替換圖片，以及在PDF文檔中直接繪制線段、矩形、橢圓、扇形、多邊形等基本圖形。
C# PDF 圖片添加、刪除和替換
Spire.PDF支持豐富的圖片操作功能，例如添加，更改大小，圖片壓縮，提取，替換等等。接下來將介紹最基本的添加、刪除和替換功能。

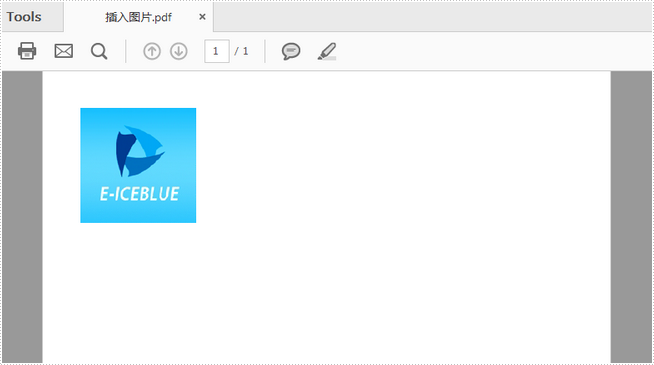

插入圖片
//新建PDF文檔，添加一頁
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();
//加載圖片到Image對象
Image image = Image.FromFile(@"C:\logo.png");
//調整圖片大小
int width = image.Width;
int height = image.Height;
float scale = 0.8f; //縮放比例
Size size = new Size((int)(width * scale), (int)(height * scale));
Bitmap scaledImage = new Bitmap(image, size);
//加載縮放后的圖片到PdfImage對象
PdfImage pdfImage = PdfImage.FromImage(scaledImage);
//設置圖片位置
float x = 0f;
float y = 50f;
//在指定位置繪入圖片
page.Canvas.DrawImage(pdfImage, x, y);
//保存文檔
doc.SaveToFile("插入圖片.pdf");
設置透明度
//新建PDF文檔，添加一頁
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();
//加載兩張圖片到兩個PdfImage對象
PdfImage image1 = PdfImage.FromFile(@"C:\logo-1.png");
PdfImage image2 = PdfImage.FromFile(@"C:\logo-2.png");
//設置圖片1的位置
float x = 0f;
float y = 50f;
//繪入圖片1
page.Canvas.DrawImage(image1, x, y);
//保存當前圖像（graphics)的狀態
page.Canvas.Save();
//設置圖像的透明度
page.Canvas.SetTransparency(0.5f);
//在新的位置繪入圖片2
page.Canvas.DrawImage(image2, x + 50, y + 50);
//保存圖像最后的狀態
page.Canvas.Restore();
//保存文檔
doc.SaveToFile("設置透明度.pdf");
刪除圖片
//初始化PdfDocument實例
PdfDocument doc = new PdfDocument();
//加載現有文檔
doc.LoadFromFile(@"設置透明度.pdf");
//獲取第一頁
PdfPageBase page = doc.Pages[0];
//刪除第一張圖片
page.DeleteImage(0);
//保存文檔
doc.SaveToFile("刪除圖片.pdf");

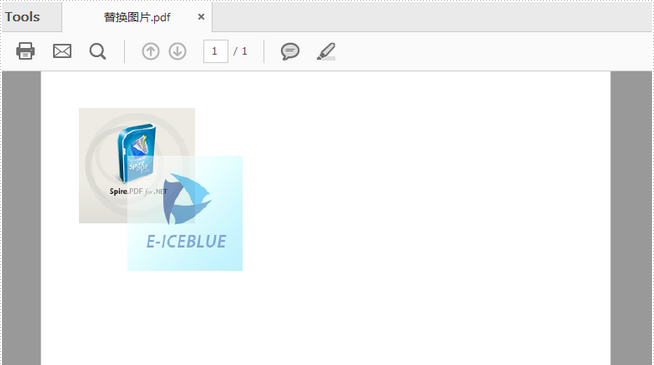

替換圖片
//初始化PdfDocument實例
PdfDocument doc = new PdfDocument();
//加載現有文檔
doc.LoadFromFile(@"設置透明度.pdf");
//獲取第一頁
PdfPageBase page = doc.Pages[0];
//加載一張用于替換的圖片
PdfImage image = PdfImage.FromFile(@"C:\spirepdf.png");
//替換第一張圖片
page.ReplaceImage(0, image);
//保存文檔
doc.SaveToFile("替換圖片.pdf");
使用 C# 在 PDF 中繪制圖形
Spire.PDF支持在PDF文檔中直接繪制線段、矩形、橢圓、扇形、多邊形等基本圖形，根據已有的方法程序員可以創建自定義函數繪制特殊圖形。除此以外，Spire.PDF還支持為同一色彩創建不同的透明度，讓圖形的著色更有層次感。
直接繪制基本圖形
//新建一個PDF文檔
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();
//設置畫筆和畫刷
PdfPen pen = new PdfPen(PdfBrushes.Black, 1f);
PdfBrush brush = PdfBrushes.Red;
//繪入矩形
page.Canvas.DrawRectangle(pen, brush, new Rectangle(new Point(50, 50), new Size(60, 60)));
//繪入橢圓（此處為圓形）
page.Canvas.DrawEllipse(pen, brush, 210, 50, 60, 60);
//繪入線段
page.Canvas.DrawLine(pen, new PointF(50, 115), new PointF(270, 115));
//繪入多邊形（此處為三角形）
PointF p1 = new PointF(130, 172);
PointF p2 = new PointF(160, 120);
PointF p3 = new PointF(190, 172);
PointF[] points = new PointF[] {p1,p2,p3 };
page.Canvas.DrawPolygon(pen, points);
//保存文檔
doc.SaveToFile("基本圖形.pdf");

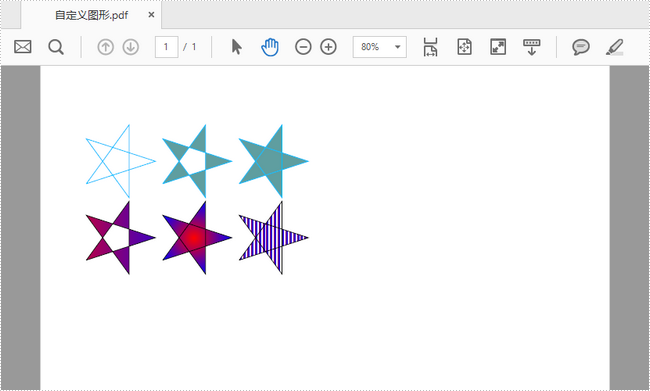

繪制自定義圖形
static void Main(string[] args)
{
//新建一個PDF文檔
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();
//調用DrawStar方法繪入五角星
DrawStar(page);
//保存文檔
doc.SaveToFile("自定義圖形.pdf");
}
//自定義DrawStar方法畫幾個不同樣式的五角星
private static void DrawStar(PdfPageBase page)
{
//設置五角星的5個頂點坐標
PointF[] points = new PointF[5];
for (int i = 0; i < points.Length; i++)
{
float x = (float)Math.Cos(i * 2 * Math.PI / 5);
float y = (float)Math.Sin(i * 2 * Math.PI / 5);
points[i] = new PointF(x, y);
}
//創建PdfPath類，在頂點之間添加線段組成五角星
PdfPath path = new PdfPath();
path.AddLine(points[2], points[0]);
path.AddLine(points[0], points[3]);
path.AddLine(points[3], points[1]);
path.AddLine(points[1], points[4]);
path.AddLine(points[4], points[2]);
//保存畫布狀態
PdfGraphicsState state = page.Canvas.Save();
//設置畫筆和畫刷
PdfPen pen = new PdfPen(Color.DeepSkyBlue, 0.02f);
PdfBrush brush1 = new PdfSolidBrush(Color.CadetBlue);
//將坐標放大40倍
page.Canvas.ScaleTransform(40f, 40f);
//平移坐標
page.Canvas.TranslateTransform(1f, 1.5f);
//繪入五角星
page.Canvas.DrawPath(pen, path);
//平移坐標并在新的位置繪入五角星
page.Canvas.TranslateTransform(2f, 0f);
path.FillMode = PdfFillMode.Alternate;
page.Canvas.DrawPath(pen, brush1, path);
//平移坐標并在新的位置繪入五角星
page.Canvas.TranslateTransform(2f, 0f);
path.FillMode = PdfFillMode.Winding;
page.Canvas.DrawPath(pen, brush1, path);
//平移坐標并在新的位置繪入五角星
PdfLinearGradientBrush brush2
= new PdfLinearGradientBrush(new PointF(-2, 0), new PointF(2, 0), Color.Red, Color.Blue);
page.Canvas.TranslateTransform(-4f, 2f);
path.FillMode = PdfFillMode.Alternate;
page.Canvas.DrawPath(pen, brush2, path);
//平移坐標并在新的位置繪入五角星
PdfRadialGradientBrush brush3
= new PdfRadialGradientBrush(new PointF(0f, 0f), 0f, new PointF(0f, 0f), 1f, Color.Red, Color.Blue);
page.Canvas.TranslateTransform(2f, 0f);
path.FillMode = PdfFillMode.Winding;
page.Canvas.DrawPath(pen, brush3, path);
//平移坐標并在新的位置繪入五角星
PdfTilingBrush brush4 = new PdfTilingBrush(new RectangleF(0, 0, 4f, 4f));
brush4.Graphics.DrawRectangle(brush2, 0, 0, 4f, 4f);
page.Canvas.TranslateTransform(2f, 0f);
path.FillMode = PdfFillMode.Winding;
page.Canvas.DrawPath(pen, brush4, path);
//再次保存畫布狀態
page.Canvas.Restore(state);

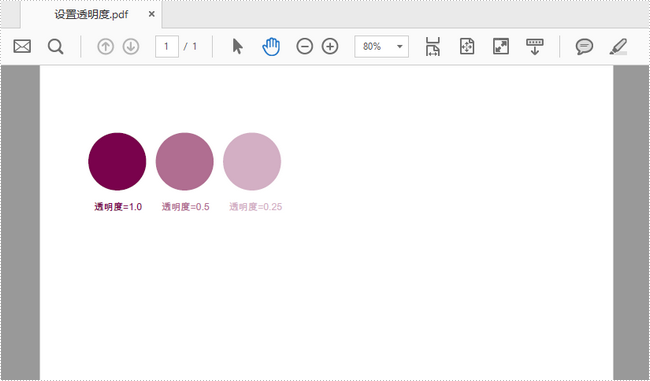

創建不同透明度的顏色
//新建一個PDF文檔
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();
//初始化一個PdfSeparationColorSpace的對象，用于創建基本色
PdfSeparationColorSpace cs = new PdfSeparationColorSpace("MySpotColor", Color.Purple);
//將基本色透明度設置為1
PdfSeparationColor color = new PdfSeparationColor(cs, 1f);
//根據顏色創建畫刷
PdfSolidBrush brush = new PdfSolidBrush(color);
//繪入圖形及文字并著色
page.Canvas.DrawPie(brush, 10, 30, 60, 60, 360, 360);
page.Canvas.DrawString("透明度=1.0", new PdfTrueTypeFont(new Font("Arial Unicode MS", 10f), true), brush, new PointF(16, 100));
//將基本色透明度設置為0.5,并繪入圖片及文字
color = new PdfSeparationColor(cs, 0.5f);
brush = new PdfSolidBrush(color);
page.Canvas.DrawPie(brush, 80, 30, 60, 60, 360, 360);
page.Canvas.DrawString("透明度=0.5", new PdfTrueTypeFont(new Font("Arial Unicode MS", 10f),true), brush, new PointF(86, 100));
//將基本色透明度設置為0.25,并繪入圖片及文字
color = new PdfSeparationColor(cs, 0.25f);
brush = new PdfSolidBrush(color);
page.Canvas.DrawPie(brush, 150, 30, 60, 60, 360, 360);
page.Canvas.DrawString("透明度=0.25", new PdfTrueTypeFont(new Font("Arial Unicode MS", 10f),true), brush, new PointF(156, 100));
//保存文檔
doc.SaveToFile("設置透明度.pdf");
