【ABviewer從零開始教學查看器篇①】3D查看器和3D剖面板

ABViewer是一款高質量、高效率、低成本的多功能設計及工程文檔管理工具，能為您提供全面的專業的瀏覽及編輯功能，同時支持30多種光柵和矢量圖形格式。

在小編看來，ABViewer是一款非常簡單且實用的CAD文檔查看與編輯器。對于使用小白可能還比較陌生，現在小編為大家整理了一篇《ABViewer從零開始系列操作教程》，從查看到編輯，以及其他功能的使用，供大家學習。

3D Viewer 是3D模型和曲面的顯示模式。此模式可以配置各個視覺元素（表面著色，三角網格，邊緣）顯示。應用照明和透明度。按下鼠標左鍵移動鼠標可以旋轉3D模型。

您可以使用鼠標移動和旋轉模型。可以通過選擇標準類型的3D模型顯示之一來自定義視圖：

按3D Viewer 按鈕激活3D模型的視圖模式。可以使用不同的選項和模式來自定義3D模型顯示的視覺樣式。當3D瀏覽器模式被激活，選項和命令的視覺樣式面板變得可用：

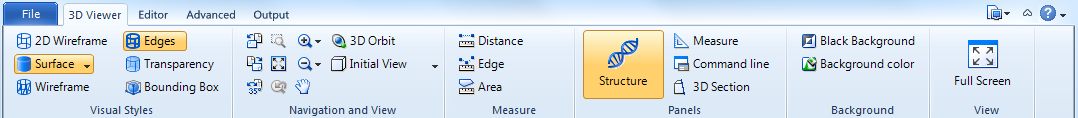

在3D瀏覽器選項卡包含的工具，設置，模式和選項的3D模型可視化顯示：

2D線框：切換到2D線框顯示模式。使用此模式僅顯示3D模型邊線和等值線，沒有陰影。不應用照明和透明度。您可以通過按下鼠標左鍵移動鼠標來選擇一組實體。激活3D Orbit 工具以旋轉3D模型。
表面：打開/關閉3D模型表面顯示。它可以選擇不同的表面顯示模式：平滑著色，平面著色，隱藏線。
光滑的陰影：曲面細分網格（Gourad Shading）的單個三角形的平滑著色。當三維模型體被著色時，曲面細分網格的各個三角形之間的邊界被平滑。
平面陰影：曲面細分網格的各個三角形用一種顏色（取決于入射角）著色，沒有漸變。三角形之間的邊界不平滑。
隱藏的線條：使用背景顏色對曲面進行著色，只能看到曲面輪廓。
邊緣：顯示邊線，即3D模型的各個表面之間的邊界。
透明度：調整3D模型表面的透明度。該命令可以應用于整個模型，也可以僅應用于其中。選擇一個對象以更改其透明度。

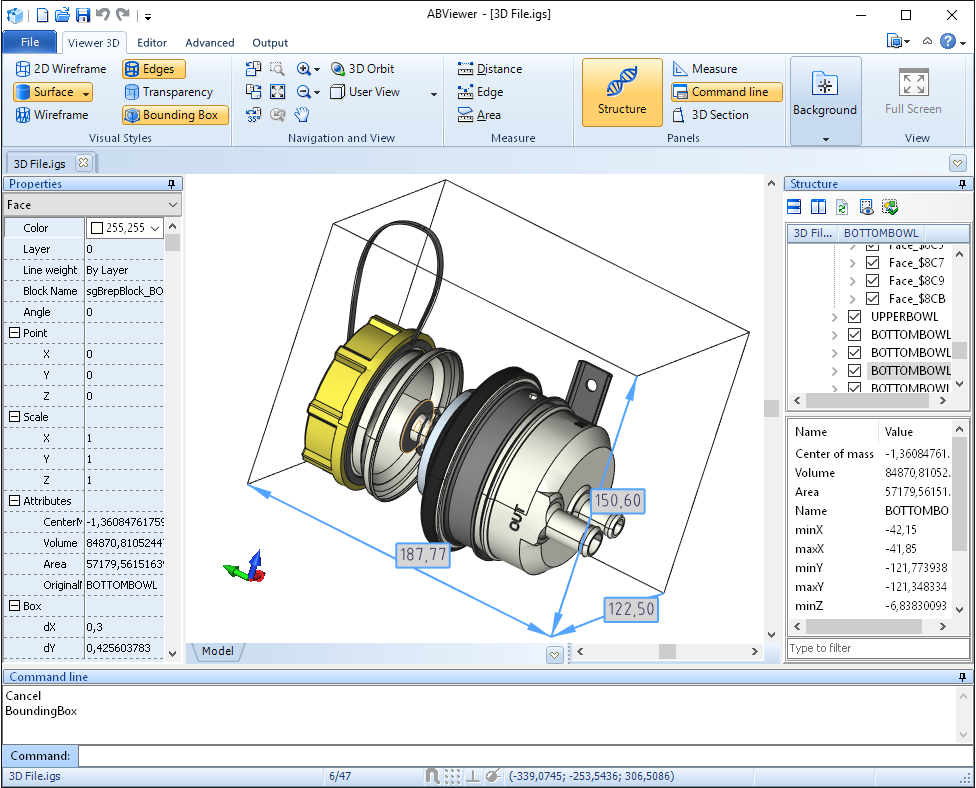

包圍盒：顯示或隱藏整個模型的整體尺寸。

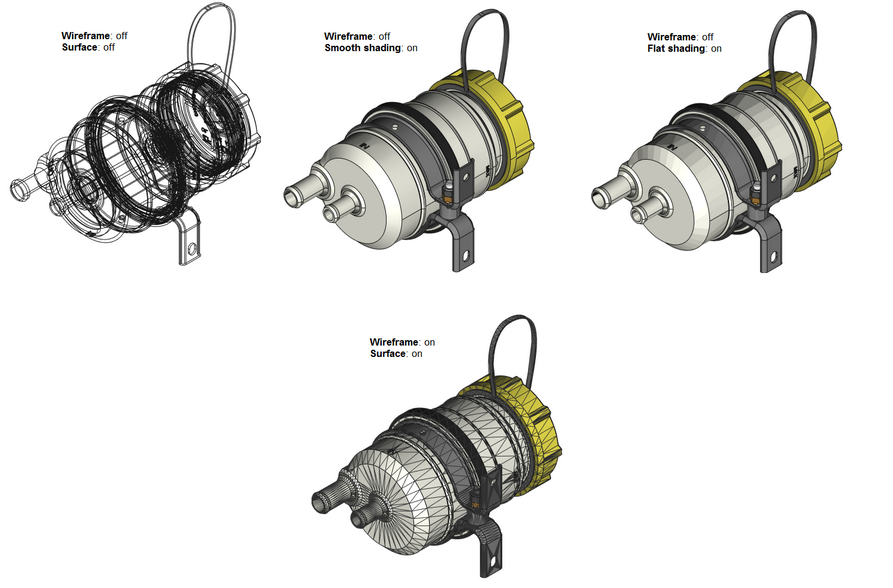

要自定義圖像視覺樣式，可以使用選項和顯示模式的不同組合。該圖顯示了線框選項和平滑著色，平面著色，隱藏線表面顯示模式的不同組合的使用示例。

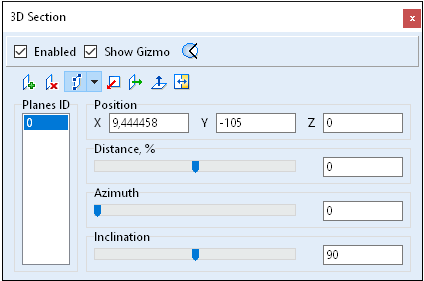

所述3D部面板具有用于建立三維模型和部分平面的視覺顯示的控件。該面板在3D查看器模式下可用。3D Section 面板的命令和選項可以自定義3D模型查看。要顯示模型的部件，部分和Gizmo使用位于表單頂部的設置。可以同時創建多個平面。

在頂部，您可以找到能夠更改模型零件顯示和截面控制的可視元素的設置。

選項	描述
啟用	啟用3D模型剖面視圖。激活此選項后，將顯示由于模型與平面交叉而創建的3D模型零件。
顯示Gizmo	Gizmo允許借助鼠標在工作區中移動和旋轉剖面。Gizmo與列表中的選定平面匹配。
	激活此選項后，將顯示使用一個或多個平面切割的模型零件。取消激活此選項后，將顯示未切割的模型零件。當您有多個平面并且想要切割銳角的扇區時，可以使用此選項。

工具欄具有配置剖面位置的選項。

圖表	名稱	描述
	添加一個新平面	新平面與先前增加的平面成90度角。可以用三次點擊添加三個相互垂直的平面。增加的平面經過模型的幾何中心。
	刪除選定平面	刪除選定平面
	定義一個平面	當任何一個選項被激活時，gizmo就會隱藏起來。如果平面列表為空，則添加一個新平面，否則將更改列表中選定的平面。
	三點	定義穿過三個平面的平面。
	通過選擇實體	曲面- 定義與模型曲面上選定點相切的平面。直接邊緣- 定義垂直于邊緣的平面。圓弧邊緣- 定義包含所選圓的平面。基點設置在圓的中心。
	更改基點	剖面以使得通過所選點的方式移位。平面的法線方向不會改變。
	將選定平面與YZ平面對齊	更改所選平面的法線方向。將平面與YZ平面平行放置。如果部分列表為空，則添加剖面。添加時，平面會穿過模型的幾何中心。
	將選定平面與XZ平面對齊	更改所選平面的法線方向。將平面與XZ平面平行放置。如果部分列表為空，則添加剖面。添加時，平面會穿過模型的幾何中心。
	將所選平面與XY平面對齊	更改所選平面的法線方向。將平面與XY平面平行放置。如果部分列表為空，則添加剖面。添加時，平面會穿過模型的幾何中心。
	更改所選平面的方向	將所選平面的方向更改為相反的平面。
