【ABviewer從零開始教學編輯器篇②】實體屬性的功能

ABViewer是一款高質量、高效率、低成本的多功能設計及工程文檔管理工具，能為您提供全面的專業的瀏覽及編輯功能，同時支持30多種光柵和矢量圖形格式。

在小編看來，ABViewer是一款非常簡單且實用的CAD文檔查看與編輯器。對于使用小白可能還比較陌生，現在小編為大家整理了一篇《ABViewer從零開始系列操作教程》，從查看到編輯，以及其他功能的使用，供大家學習。

ABViewer最新版免費下載

ABViewer從零開始系列操作教——編輯器

ABViewer提供編輯CAD文件和創建新文件。選擇、繪制和編輯實體的工具位于選項卡編輯器上。在本章中，我們將詳細討論創建和編輯繪圖的工具。

實體屬性

▲實體屬性的概念

CAD文件中的每個實體都有一組明確的屬性。對于大多數對象，一些屬性是常見的，例如，層、顏色、線權。除此之外，每個實體都有一組特殊的屬性，例如一個圓有特殊的屬性半徑和面積，一條線有長度和角度。在選擇繪圖中的元素后，此對象或該對象的完整屬性列表將顯示在面板屬性中。

對象的屬性要么在面板屬性中定義，要么在窗口層中定義。面板屬性中設置的屬性優先于層定義的屬性。

▲屬性面板

Properties按鈕顯示或隱藏面板屬性，這些屬性通常位于屏幕的左側，即繪圖區域的左側。

• 快速訪問面板：
• 色帶：高級->窗口->屬性
• 菜單：視圖->屬性
• 熱鍵：F4

它是一個可?？康目烧{整大小的窗口，包含實體的屬性列表，允許更改它們。雙擊面板的標題欄，會在一個單獨的窗口中顯示屬性面板，您可以將其放置在桌面上任何您喜歡的位置。屬性面板在編輯器和紅線模式下可用。

屬性面板允許設置必要的默認屬性。默認情況下，這些屬性將應用于每個新實體。默認屬性分為兩類：

• 通用——所有實體的屬性。
• 維度——維度實體的屬性。

▲Layers（層）

圖層允許構造繪圖。它們對對象進行分組，以便管理它們的公共屬性。對于層上的任何對象，都可以單獨指定一般屬性的值。在這種情況下，它不依賴于層上的值。為了更好地組織和快速編輯圖紙，建議添加自己的圖層。這樣的結構允許：

• 改變圖層上元素的可見性
• 改變圖層對象的顏色，每個圖層都有顏色值
• 設置圖層對象的行權值，按圖層設置行權值
• 打印圖層對象或打印時隱藏圖層對象
• 允許或禁止編輯圖層對象

• 快速訪問面板：
• 色帶：CAD圖像->層
• 菜單：CAD文件->層

屬性面板中的屬性層包含當前繪圖的所有層的列表，按字母表順序排列。此屬性用于在未選擇任何實體時設置層的當前值，或將選定的實體移動到另一層。

▲匹配屬性

Match Properties按鈕復制選定實體的選定屬性，并將它們應用于一個或多個其他實體。

• 快速訪問面板：
• 色帶：查看器-> CAD圖像->層或編輯器->繪制->層
• 菜單：CAD文件->層

它可以匹配以下屬性:顏色，圖層，線型，線型比例，線型重量，孵化模式。復制文本屬性時，會添加其他屬性:文本樣式、旋轉、寬度因子、傾斜。

默認情況下，選擇所有可用屬性進行復制。對于某些不可復制的屬性，在“選擇屬性”對話框中取消相應字段的復選框。在指定初始對象后，將通過上下文菜單調用該對話框。

示例：復制對象的屬性并將其分配給另一個對象

方法一：

• 激活工具匹配屬性。
• 選擇要復制的初始對象的屬性。
• 按回車鍵確認選擇。

• 用鼠標左鍵單擊并選擇“選擇屬性”選項。將打開“選擇屬性”對話框，其中列出可用于復制屬性的列表。例如，當復制文本的屬性時，對話框中的“選擇屬性”中將顯示以下屬性：



• 用鼠標左鍵指定要將所選屬性分配到的對象。屬性將立即更改，不需要在輸入鍵的幫助下進行確認。
• 按下Esc鍵退出匹配屬性模式。

方法二：

• 選擇要復制的初始對象的屬性。
• 激活工具匹配屬性。不需要使用回車鍵來確認選擇。
• 用鼠標左鍵單擊并選擇“選擇屬性”選項。將打開“選擇屬性”對話框，其中列出可用于復制屬性的列表。禁用不應復制的屬性。
• 用鼠標左鍵指定要將所選屬性分配到的對象。
• 按下Esc鍵退出匹配屬性模式。

▲行類型

• 快速訪問面板：
• 色帶：編輯器->屬性->行類型
• 菜單：CAD文件->行類型
• 命令：線型

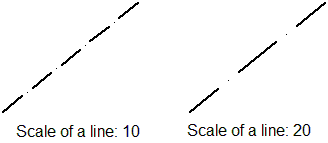

圖中每條線的輪廓對應于設置輪廓權重和類型的要求?？梢詾閱为毜膶嶓w和實體所在的層設置行類型。線條類型是由位于一條直線或曲線上的筆畫、點和空間的重復序列來描述的。片段重復出現的頻率由線比例尺決定。當比例尺增大時，每個繪圖單元的碎片數增加。如果對象長度小于行類型片段，則對象顯示為實線。除筆劃、點和空格外，*.shx文件中包含的內置表單?？梢栽谛忻枋鲋惺褂胹hx表單。行類型描述包含在帶有*的文件中。林擴展。每種線類型都有自己的名稱和描述，其中包含筆畫、點和空格的序列?？梢栽赼 *中描述幾種行類型*.lin文件。

要使用線條類型，您應該將其加載到當前繪圖。創建新繪圖或打開現有文件時，將向繪圖添加ABViewer標準行類型。從*加載新行類型。lin文件在“行類型”對話框窗口中實現。加載的行類型包含在繪圖文件中(如果將繪圖保存為DWG或DXF)。在“行類型”對話框窗口中的清除命令的幫助下，可以刪除繪圖中未使用的行類型。不能刪除BYLAYER、BYBLOCK和連續行類型以及設置為current的行類型。

注意:加載行類型不支持包含表單的lin文件。

-- 持續更新中 --
