組件圖

組件圖說明了組成系統的軟件，嵌入式控制器等。組件圖比類圖具有更高的抽象級別-通常，組件在運行時由一個或多個類（或對象）實現。它們是構建塊，因此組件最終可以包含系統的很大一部分。

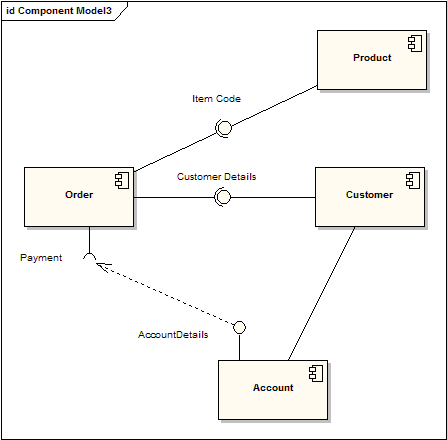

上圖演示了一些組件及其相互關系。裝配連接器將“產品”和“客戶”提供的提供的接口“鏈接”到“訂單”指定的所需接口。依賴關系將客戶的關聯帳戶詳細信息映射到所需的接口；“付款”，由“訂單”指示。

實際上，組件與封裝圖相似，因為它們定義邊界并用于將元素分組為邏輯結構。封裝圖和組件圖之間的區別在于，組件圖提供了語義上更豐富的分組機制。對于組件圖，所有模型元素都是私有的，而包裝圖僅顯示公共項目。

表示組件

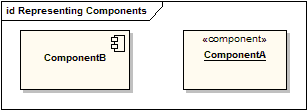

組件用關鍵字?component?表示為矩形分類器；可選地，該組件可以顯示為帶有右上角的組件圖標的矩形。

組裝連接器

裝配連接器將一個組件的所需接口（Component1）與另一個組件（Component2）的提供的接口橋接在一起。這允許一個組件提供另一組件所需的服務。

帶端口的組件

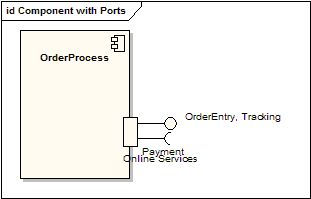

通過將端口與組件圖一起使用，可以為其環境指定服務或行為，以及組件所需的服務或行為。端口可以指定輸入和輸出，因為它們可以雙向操作。下圖詳細說明了一個組件，該組件帶有用于在線服務的端口以及兩個提供的接口訂單輸入和跟蹤以及所需的接口付款。

=====================================================
