部署圖

部署圖對系統的運行時體系結構進行建模。它顯示了硬件元素（節點）的配置，并顯示了軟件元素和工件如何映射到那些節點上。

節點

節點是硬件或軟件元素。它顯示為三維箱形，如下所示。

節點實例

節點實例可以顯示在圖中。實例可以與節點區分開，因為實例的名稱帶有下劃線并在其基礎節點類型之前帶有冒號。實例在冒號之前可能有也可能沒有名稱。下圖顯示了計算機的命名實例。

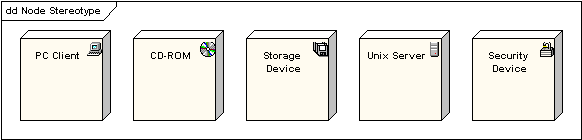

節點刻板印象

為節點提供了許多標準構造型，即“ cdrom”，“ cd-rom”，“計算機”，“磁盤陣列”，“ pc”，“ pc客戶端”，“ pc服務器”，“安全”，“服務器” ，“存儲”，“ unix服務器”，“用戶PC”。這些將在節點符號的右上角顯示一個適當?shù)膱D標。

工件

工件是軟件開發過程的產物。這可能包括過程模型（例如用例模型，設計模型等），源文件，可執行文件，設計文檔，測試報告，原型，用戶手冊等。

工件由顯示工件名稱，?artifact?關鍵字和文檔圖標的矩形表示，如下所示。

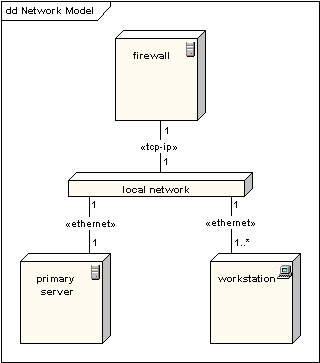

協會

在部署圖的上下文中，關聯表示節點之間的通信路徑。下圖顯示了網絡的部署圖，將網絡協議描述為構造型，并在關聯端使用了多重性。

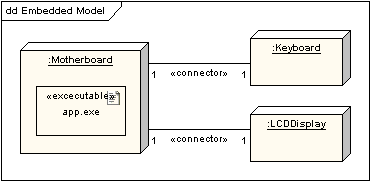

節點作為容器

節點可以包含其他元素，例如組件或工件。下圖顯示了嵌入式系統一部分的部署圖，其中描述了一個由主板節點包含的可執行工件。

=====================================================
