SOLIDWORKS 2020 : 焊件|大型裝配體設計|工程圖的改進

任何設計師都會告訴您，他們一直在尋找更快，更智能的工作方式。對于SOLIDWORKS 2020，焊件，大型裝配體設計和工程圖的改進將提供更高的生產率和更高的性能。

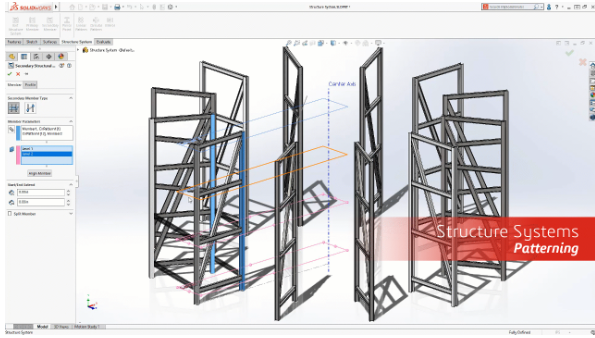

去年，我們推出了結構系統 - 對焊件的巨大更新，為焊件建模增加了功能和效率。作為正在進行的開發項目的一部分，我們繼續改進結構系統以包括圖案化！此增強功能使用戶可以更快地創建更大的結構。

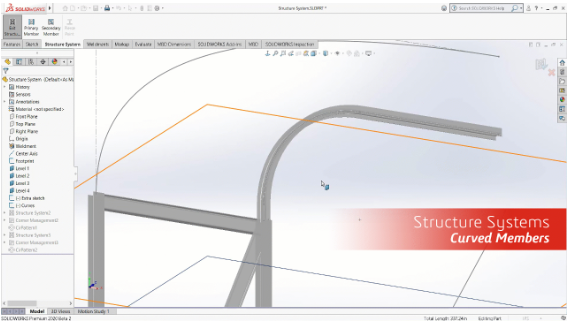

我們還增加了對彎曲結構構件的支持，包括弧形和樣條曲線，這在圓形油管框架中很常見。

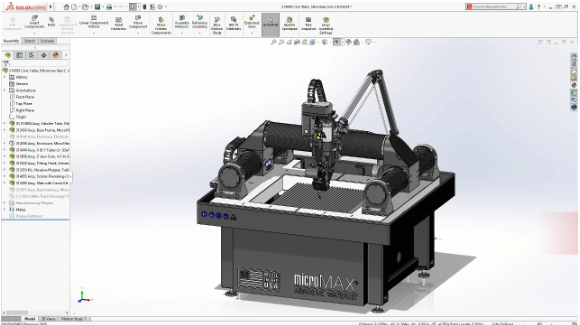

復雜的自上而下的設計工作流程可能很棘手，而新的Envelope Publisher是此類裝配模型的一項重大改進。一個包絡是對于較大的幾何的基團，從而允許用戶在其他組件參照組件，但不必加載引用組件整個的簡化占位符。

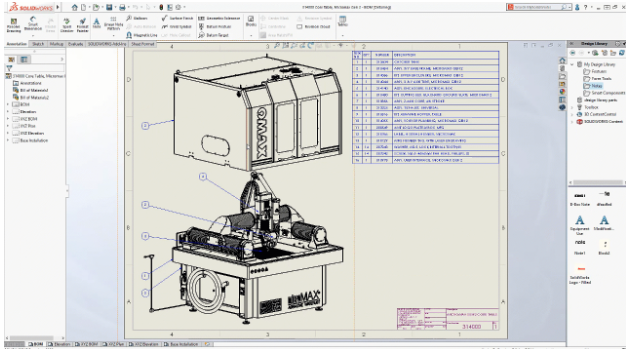

在存在復雜設計的地方，也存在復雜的工程圖，并且SOLIDWORKS 2020引入了一種全新的方法，以工程圖中的局部詳圖模式應對這一挑戰。

在“ 詳圖模式”中，用戶仍然可以訪問大多數繪圖功能，但是由于“ 詳圖模式 ”不需要將3D模型信息加載到后臺，因此它們的執行時間很少。這意味著大型，復雜的圖形將快速打開，并且交互將更快。

當打開大型裝配體的工程圖或包含多張圖紙的工程圖時，請使用“ 詳圖模式”減少較長的打開和重建時間。當打開具有多個剖面圖，尺寸和注釋的工程圖時，也會看到性能提高。

借助Structure Systems，用于自上而下設計的新型Envelope Publisher和用于圖紙的閃電般快速的出詳圖模式，升級了焊接工作流程，從而在SOLIDWORKS 2020中提高了生產率并提高了性能！
