　　在工程上，常常要繪制平面等值線圖、剖面圖、表面圖、平面剖面圖等等，前三種圖形可直接利用TeeChart繪制，而平面剖面圖卻不能直接繪制，本文簡單介紹如何利用TeeChart動態繪制工程上的平面剖面圖，其中編譯環境為C++Builder 6.0，TeeChart版本為TeeChart.v8.01。（在安裝C++ Builder6.0時并非此版本，用戶可自行下載安裝）。

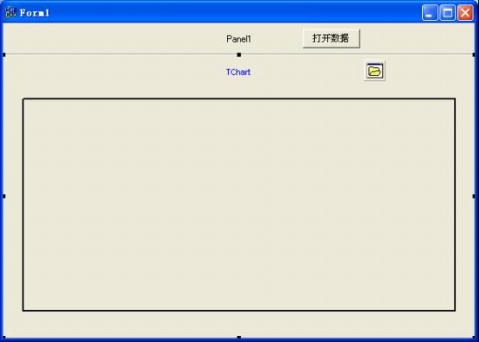

　　首先新建一工程，在Form1上添加一個Panel，一個Chart，一個按鈕和一個OpenDialog，去掉Chart的3D效果，將Panel的Align屬性設為“alTop”，將Chart的Align屬性設為“alClient”，將按鈕的Caption設為“打開數據”，用以打開數據文件。如下圖所示：

　　雙擊按鈕，并在按鈕的函數下寫上如下代碼：

#include "stdio.h"

int n=0;

void __fastcall TForm1::SpeedButton4Click(TObject *Sender)

{double maxvalue=-10000,minvalue=10000;

FILE *fp1;

int line,linetmp=-1;double value; float point;

TChartAxis *Axis;

TFastLineSeries *Series;

TColorLineTool *Tool;

if(OpenDialog1->Execute())

{ if((fp1=fopen(OpenDialog1->FileName.c_str(),"r"))!=NULL)

 {  while(!feof(fp1))

  {if(fscanf(fp1,"%d%f%lf",&line,&point,&value)!=EOF)

   {  maxvalue=(value>maxvalue)?value:maxvalue;

      minvalue=(value<minvalue)?value:minvalue;

   if(line!=linetmp)

      {

     ;Axis=new TChartAxis(Chart1->CustomAxes);

     Series=new TFastLineSeries(Chart1);

&nbsp;    Chart1->AddSeries(Series);

     Series->CustomVertAxis=Axis;

     Tool=new TColorLineTool(Chart1);

     Tool->Axis=Series->;GetVertAxis ;

     Tool->Pen-&gt;Color=clWhite;

 &nbsp;   Tool->AllowDrag=false;

     Tool->Value=0;

    Series->SeriesColor=(TColor)RGB(random(255),random(250),random(250));

    Axis->;LabelsFont->Color=clWhite;

&nbsp;   Axis->Axis->Color=clWhite;

  &nbsp; Series->AddXY(point,value,FloatToStr(point));

    Series->Title=&quot;Line"+IntToStr(line);

    linetmp=line;

    n=n+1;

   }

  ;  else  Series->AddXY(point,value,FloatToStr(point));

   }

}

fclose(fp1);

for(int i=0;i<n;i++)

{Chart1->Series[n-i-1]->CustomVertAxis->StartPosition=(int)(100*i/n);

Chart1->Series[n-i-1]->CustomVertAxis->EndPosition=(int)(100*(i+1)/n);

Chart1->Series[i]->CustomVertAxis->Automatic=false;

Chart1->Series[i]->CustomVertAxis->Maximum=maxvalue;

Chart1->Series[i]->CustomVertAxis->Minimum=minvalue;

}

Chart1->MarginLeft=5;Chart1->MarginRight=0;

Chart1->MarginTop=2; Chart1->MarginBottom=2;

}

}

}

//---------------------------------------------------------------------------

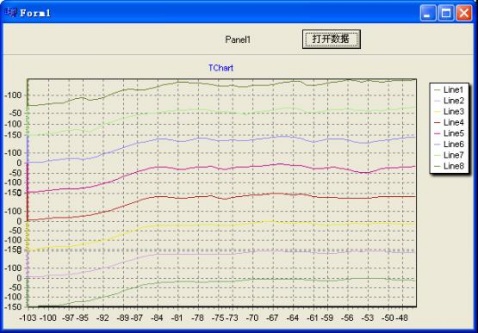

 ;編譯運行，點按鈕打開一個數據文件（此處要求數據為三列，分別為線號、點號、對應的值，且相同線號的數據連續排列），即可得到平面剖面圖。

為了使背景和線條區分明顯，可以將背景改為黑色，坐標改白色，為了實現更多的功能，可在其上加上其它功能的按鈕，具體功能根據開發者的意愿添加。

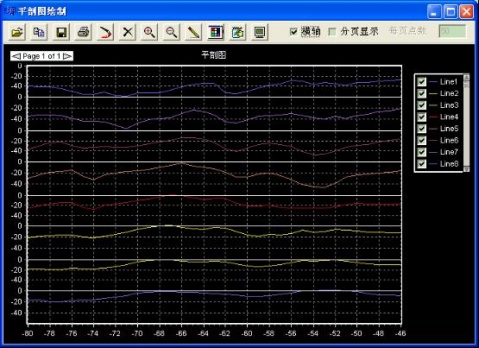

如下圖所示，并加上了其它一些功能，從左到右各個按鈕的功能分別為：打開數據、復制圖形、保存圖形、打印圖形、編輯圖形、全部清除、放大、縮小、手繪任意線條、設置手繪線條顏色和粗細、打開輔助幾何尺用以輔助畫線、全屏瀏覽、是否顯示橫軸分隔線、是否分頁顯示、分頁顯示時每頁顯示的點數。圖例上的復選框可以任意隱藏線條。

清除按鈕下的代碼如下：

//-----------------------------------------------------------------

int nn;

Chart1->RemoveAllSeries(); nn=n;n=0;

for(int i=0;i<nn;i++)

Chart1->Tools->Delete(3); //清除橫軸分隔線

////在這里用Delete(3)，而不是Delete(0)；是因為有三個其它的ChartTool是    //之前就創建的，并非動態創建的，因此不用刪掉，動態創建的只是ColorLine。

maxvalue=-10000;minvalue=10000;

//-------------------------------------------------------------------------

放大按鈕下的代碼如下：

float j=1;

void __fastcall TForm1::SpeedButton6Click(TObject *Sender)

{j=j+0.5;

for(int i=0;i<n;i++)

{Chart1->Series[n-i-1]-&gt;CustomVertAxis->StartPosition=(int)(j*100*i/n);

Chart1->Series[n-i-1]->CustomVertAxis->EndPosition=(int)(j*100*(i+1)/n);

}

}

//---------------------------------------------------------------------------

縮小按鈕下的代碼如下：

void&nbsp;__fastcall TForm1::SpeedButton7Click(TObject *Sender)

{if(j>1)

{j=j-0.5;

for(int i=0;i<n;i++)

{Chart1->Series[n-i-1]->CustomVertAxis->StartPosition=(int)(j*100*i/n);

Chart1-&gt;Series[n-i-1]->CustomVertAxis->EndPosition=(int)(j*100*(i+1)/n);

}

}

}

//---------------------------------------------------------------------------

“橫軸”復選框下的代碼如下：

void __fastcall TForm1::CheckBox2Click(TObject *Sender)

{

if(!CheckBox2->Checked)

for(int i=3;i<n+3;i++)

Chart1->Tools->Items[i]->Active=false;

else

for(int i=3;i<n+3;i++)

Chart1->Tools->Items[i]->Active=true;

}

//---------------------------------------------------------------------------

其它按鈕的功能在此不作說明了，相信讀者已經會了。

    以上這種方法動態地地繪制線條，且沒有數量限制，線條過多時，曲線起伏變小，區分不太明顯，這時可以放大瀏覽，用鼠標右鍵可移動圖形瀏覽。

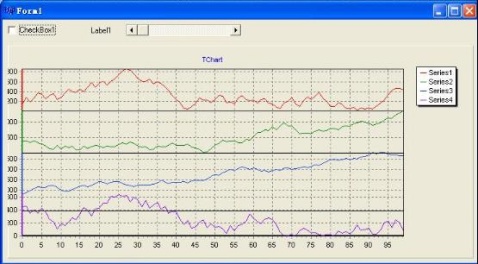

    另外，有人用SeriesAfterDraw、SeriesBeforeDraw和ChartScroll等函數，可以通過ScrollBar上下移動線條，如下圖所示。但用這種方法動態創建ChartTool、Axis和Series卻不如上述方法容易，在此不作說明。
