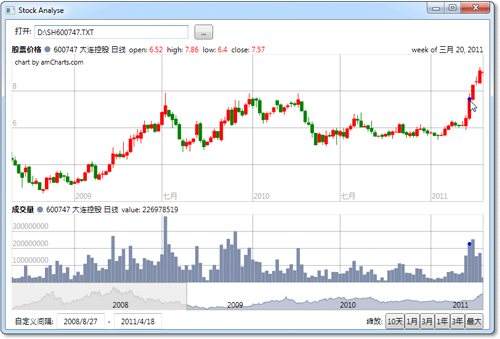

本想自己用GDI繪圖, 通過數據直接繪制一張蠟柱圖, 但覺得這樣子的功能比較少, 所以到網上搜索一些能畫出K線圖的控件. 發現DynamicDataDisplay挺好的, 在它的開發截圖里也發現可以繪制蠟柱圖, 但文檔好像做的不是很好, 不知道怎么用它來畫, 在尋找它比較好的例子的時候發現有人推薦用amCharts繪制, 所以便去看了一下, 發現挺好用的, 效果如下:

準備工作

　　先要去下載amCharts Stock Chart for WPF并解壓, 新建一個WPF Project, 在Toolbox里右擊, 選擇Choose Items, 然后點擊Browse, 找到解壓后的文件夾里有一個AmCharts.Windows.Stock.dll, 單擊Okay, 準備工作就做好了.

界面中amCharts控件的配置

       ; <ams:StockChart></ams:StockChart>用于在窗口中添加這樣一個控件, 先看看這個控件是怎么綁定數據的:

<ams:StockChart.DataSets>

<ams:DataSet Name="stockSet1" Brush="#7f8da9"

ItemsSource="{Binding Data}"

DateMemberPath="date"

OpenMemberPath=&quot;open" HighMemberPath="high"

LowMemberPath="low" CloseMemberPath="close"

6 ValueMemberPath=&quot;close" VolumeMemberPath="volume"

/>

</ams:StockChart.DataSets>

　　其中ItemSource中的Data是在程序里產生的, 它是一個StockInfo類的集合. DataMenberPath, HighMenberPath, LowMenberPath, CloseMenberPath, ValueMenberPath, VolumeMenberPath指定的元素都是Data集合中StockInfo的屬性. StockInfo類結構如下:

public class StockInfo

{

public DateTime date { get; set; }

public double open { get; set; }

public double high { get; set; }

public double low { get; set; }

public double close { get; set; }

public double volume { get; set; }

}

<ams:StockChart.Charts></ams:StockChart.Charts>標簽用于插入表格, 表格中可以插入多個圖形, 用<ams:Chart.Graphs></amd:Chart.Graphs>標簽來創建圖形. 比如下面的代碼就創建了一個圖形:

<ams:StockChart.Charts>

<ams:Chart Title="股票價格" GridHeight="2*">

<ams:Chart.Graphs>

<ams:Graph GraphType="Candlestick"

NegativeBrush="Green" PositiveBrush="Red"

LegendItemType="Ohlc" LegendPeriodItemType="Ohlc"

CursorBrush="Blue" CursorSize="6" />

</ams:Chart.Graphs>

</ams:Chart>

</ams:StockChart.Charts>

　　注意其中的NegativeBrush和PositiveBrush屬性, 如果不指定顏色的話, 就會默認按照美國股市的顏色來顯示. 在美國, 股票漲了用綠色表示, 跌了用紅色表示, 這與中國是完全相反的, 因此需要指定顏色. LegentItemType和LegendPeriodItemType用于指定鼠標懸停在圖形上, 圖形上方的信息顯示什么內容, 這里我指定的是OHLC, 也就是Open(開盤), High(最高價), Low(最低價), Close(收盤).

　　除此之外, 在<ams:StockChart.Charts>標簽中我們還可以設置其它屬性, 比如線條顏色, 標尺顏色, 信息顯示顏色, 是否顯示日期:

<ams:Chart.DateTimeAxis>

<ams:DateTimeAxis ValuesForeground="#90000000" StrokeThickness="0" TickLength="0" />

</ams:Chart.DateTimeAxis>

<ams:Chart.LeftValueAxis>

<ams:ValueAxis ValuesForeground="#90000000"

StrokeThickness="0" TickLength=";0" />

</ams:Chart.LeftValueAxis>

<ams:Chart.Legend>

<ams:Legend

PositiveValueForeground="Red" NegativeValueForeground="Green"

IsDateVisible="True"/>

</ams:Chart.Legend>

　　上面的代碼都是產生的K線圖, amCharts控件還可以在K線圖下面畫一個成交量的柱形圖或者折線圖.

<ams:Chart Title="成交量">

<ams:Chart.Graphs>

<ams:Graph GraphType="Column"

LegendItemType=";Value&quot; LegendPeriodItemType="Value"

DataField="Volume" PeriodValue="Sum"

CursorBrush="Blue" CursorSize="6"

/>

</ams:Chart.Graphs>

<ams:Chart.DateTimeAxis>

<ams:DateTimeAxis ValuesEnabled="False" StrokeThickness=";0" />

</ams:Chart.DateTimeAxis>

<ams:Chart.LeftValueAxis>

<ams:ValueAxis ValuesForeground="#90000000&quot;

StrokeThickness="0" TickLength="0"

/>

</ams:Chart.LeftValueAxis>

<ams:Chart.Legend>

<ams:Legend PositiveValueForeground=

"Red" NegativeValueForeground="Green" />

</ams:Chart.Legend>

</ams:Chart>

</ams:StockChart.Charts>

　　在文章上方截圖的右下角有個縮放功能, 這個功能在<ams:StockChart.PeriodSelector></ams:StockChart.PeriodSelector>標簽里實現的:

<ams:StockChart.PeriodSelector>

<ams:PeriodSelector CustomPeriodLabelText="自定義間隔:" PresetPeriodLabelText="縮放:";

Margin="0,5,0,0">

<ams:PeriodSelector.PresetPeriods>

<ams:PresetPeriodButton Interval="Day" Quantity="10"

ToolTipService.ToolTip="10天" Content=&quot;10天" />

<ams:PresetPeriodButton Interval="Month" Quantity=&quot;1"

ToolTipService.ToolTip="1個月" Content="1月" /&gt;

<ams:PresetPeriodButton Interval="Month" Quantity=";3"

ToolTipService.ToolTip="3個月" Content="3月" />

<ams:PresetPeriodButton Interval=&quot;Year" Quantity="1"

ToolTipService.ToolTip=&quot;1年" Content="1年" />

<ams:PresetPeriodButton Interval="Year" Quantity="3"

ToolTipService.ToolTip="3年" Content="3年" />

<ams:PresetPeriodButton Quantity="NaN&quot;

ToolTipService.ToolTip="所有數據" Content="最大" />

</ams:PeriodSelector.PresetPeriods>

</ams:PeriodSelector>

</ams:StockChart.PeriodSelector>

對數據進行分析

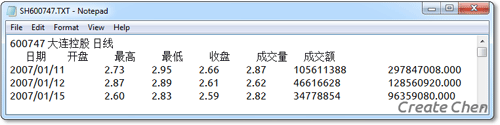

　　至此, 關于控件的界面方面就是這些內容. 上面提到了綁定了程序里的Data, 這個Data是怎么來的呢? 數據是從國信金太陽網上交易專業版里下載的日線數據, 這個數據格式還是比較有規則的, 第一行表示股票信息, 第二行表示數據類型, 接下來就是數據了, 每個數據之間用\t制表符分隔開.

先看一下Data的定義:

public List<StockInfo> Data { get; set; }

　　當選擇了一個上圖所示的格式的文本文件, 程序會對這個文本文件進行解析, 注意從國信金太陽下載的數據編碼用的是ANSI編碼. 解析步驟如下:

private List<StockInfo>; LoadStockInfo(string fileName)

{

using (Stream resourceStream =new FileStream(fileName, FileMode.Open))

{

using (StreamReader reader = new StreamReader(resourceStream, Encoding.GetEncoding("GB2312")))

{

//讀文本中的每一行

var strings = reader.ReadToEnd().Split(new char[] { '\n' },

StringSplitOptions.RemoveEmptyEntries);

//獲取股票名稱

stockName = strings[0].Replace("\r", "");

var res = new List<StockInfo>(strings.Length - 2);

//第一行是股票名稱, 第二行是類型名稱, 第3行才是股票數據

for (int i = 2; i < strings.Length; i++)

{

string line = strings[i];

string[] subLines = line.Split('\t');

DateTime date = DateTime.Parse(subLines[0]);

Double open = Double.Parse(subLines[1]);

Double high = Double.Parse(subLines[2]);

Double low = Double.Parse(subLines[3]);

Double close = Double.Parse(subLines[4]);

Double volumn = Double.Parse(subLines[5]);

res.Add(

new StockInfo {

date = date,

open = open,

high = high,

low = low,

close = close,

volume = volumn

});

}

return res;

}

}

}

　　在程序中有一個按鈕用來打開一個"打開文件對話框", 選擇了一個文件之后, 調用LoadData方法進行數據的顯示:

private void LoadData(string path)

{

Data = LoadStockInfo(path);

stockChart.Charts[0].Graphs[0].Title = stockName;

stockChart.Charts[1].Graphs[0].Title = stockName;

}
