SubTrees

樹形圖可能會變得非常大。簡化圖的一種方法是隱藏樹的分支?！罢郫B”樹節點意味著不顯示其所有子節點及其鏈接，并遞歸折疊所有具有子節點的子節點。

要折疊樹中的節點，請將Node.isTreeExpanded設置為false。為了確保它被擴展，將該屬性設置為true。您不應在不是GraphObject.visible的Node上將此屬性設置為true 。

通常，在節點上提供一個按鈕以允許用戶根據需要折疊和展開子樹。 GoJS通過提供一種預定義的面板，稱為“ TreeExpanderButton”，使該面板易于實現，該面板用作折疊和展開節點子樹的按鈕。此按鈕更改子樹除節點本身以外的所有部分的可見性。

單擊擴展器按鈕也會使對節點負責的布局無效。折疊子樹通常會導致較大的空白區域，而展開子樹通常會導致節點重疊，因此應再次執行新的布局以使樹看起來更好。

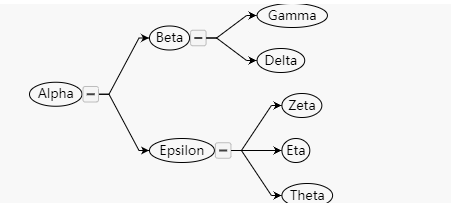

  diagram.nodeTemplate =
    $(go.Node, "Horizontal",
      $(go.Panel, "Auto",
        $(go.Shape, "Ellipse", { fill: null }),
        $(go.TextBlock,
          new go.Binding("text", "key"))
      ),
      $("TreeExpanderButton")
    );

  diagram.layout = $(go.TreeLayout);

  var nodeDataArray = [
    { key: "Alpha" }, { key: "Beta" }, { key: "Gamma" }, { key: "Delta" },
    { key: "Epsilon" }, { key: "Zeta" }, { key: "Eta" }, { key: "Theta" }
  ];
  var linkDataArray = [
    { from: "Alpha", to: "Beta" },
    { from: "Beta", to: "Gamma" },
    { from: "Beta", to: "Delta" },
    { from: "Alpha", to: "Epsilon" },
    { from: "Epsilon", to: "Zeta" },
    { from: "Epsilon", to: "Eta" },
    { from: "Epsilon", to: "Theta" }
  ];
  diagram.model = new go.GraphLinksModel(nodeDataArray, linkDataArray);

請注意，如果先折疊“ Beta”節點，然后折疊“ Alpha”根節點，然后再展開“ Alpha”節點，則“ Beta”節點將保持折疊狀態，而“ Epsilon”節點將保持展開狀態。這是因為折疊操作會記住子樹內節點的狀態，即屬性Node.wasTreeExpanded。通過子樹遞歸時，擴展操作會尊重該屬性的值。

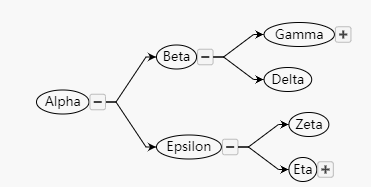

您可能還想從樹上開始大部分或完全崩潰。首先，在模板中將Node.isTreeExpanded設置為false。這將僅顯示樹的根。其次，如果要顯示樹的三個級別，請調用Node.expandTree。

  diagram.nodeTemplate =
    $(go.Node, "Horizontal",
      { isTreeExpanded: false },  // by default collapsed
      $(go.Panel, "Auto",
        $(go.Shape, "Ellipse", { fill: null }),
        $(go.TextBlock,
          new go.Binding("text", "key"))
      ),
      $("TreeExpanderButton")
    );

  diagram.layout = $(go.TreeLayout);

  // After the nodes and links have been created,
  // expand each of the tree roots to 3 levels deep.
  diagram.addDiagramListener("InitialLayoutCompleted", function(e) {
      e.diagram.findTreeRoots().each(function(r) { r.expandTree(3); });
    });

  var nodeDataArray = [
    { key: "Alpha" }, { key: "Beta" }, { key: "Gamma" }, { key: "Delta" },
    { key: "Epsilon" }, { key: "Zeta" }, { key: "Eta" }, { key: "Theta" },
    { key: "Iota" }, { key: "Kappa" }, { key: "Lambda" }
  ];
  var linkDataArray = [
    { from: "Alpha", to: "Beta" },
    { from: "Beta", to: "Gamma" },
    { from: "Beta", to: "Delta" },
    { from: "Alpha", to: "Epsilon" },
    { from: "Epsilon", to: "Zeta" },
    { from: "Epsilon", to: "Eta" },
    { from: "Eta", to: "Theta" },
    { from: "Gamma", to: "Iota" },
    { from: "Iota", to: "Kappa" },
    { from: "Iota", to: "Lambda" }
  ];
  diagram.model = new go.GraphLinksModel(nodeDataArray, linkDataArray);

====================================================
