ABViewer是一款高質量、高效率、低成本的多功能設計及工程文檔管理工具，能為您提供全面的專業的瀏覽及編輯功能，同時支持30多種光柵和矢量圖形格式。

在小編看來，ABViewer是一款非常簡單且實用的CAD文檔查看與編輯器。對于使用小白可能還比較陌生，現在小編為大家整理了一篇《ABViewer從零開始系列操作教程》，從查看到編輯，以及其他功能的使用，供大家學習。

ABViewer最新版免費下載

ABViewer從零開始系列操作教——查看器

可視化參數

本節提供更好的可視化的不同選項，但不更改文件的參數?？梢暬瘏档哪J設置是在選項卡可視化下的對話框選項中執行的，這些參數在ribbon中不可用。

▲修剪光柵

• 快速訪問面板：
• 色帶：查看器->工具->修剪光柵
• 菜單：編輯->修剪光柵

當您必須打印掃描圖時，此功能非常有用。在下面的示例中，圖像以黑色背景顯示。

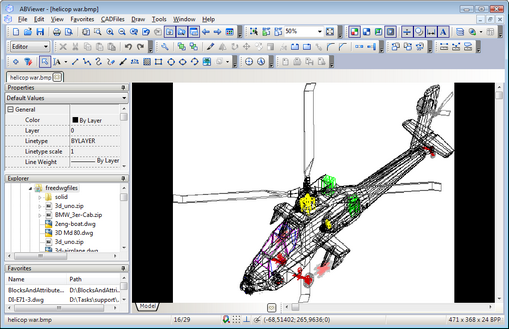

使用修剪光柵前：

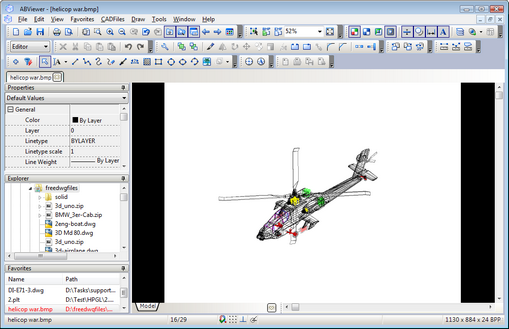

使用修剪光柵后:

▲配色方案

ABViewer有一組命令，允許更改繪圖的配色方案和背景顏色。默認情況下，在安裝程序后，所有的繪圖都在白色背景下以彩色模式打開。即使在關閉程序后，也會保存更改這些設置。

·功能區中的命令

B/W繪圖按鈕（Viewer選項卡->CAD圖像）：將加載的CAD文件重新繪制為黑白（當按鈕打開時）或所有可用的顏色（當按鈕關閉時）。當需要用黑白打印機打印圖紙時，該模式非常有用。這將完成操作，而不扭曲線條的重量和強度的顏色。

黑色背景按鈕（Viewer tab->CAD Image）：顯示黑色背景上的CAD文件，實體默認顏色為白色。

背景顏色按鈕（Viewer tab->CAD Image）：允許定義背景的自定義顏色。選擇該命令將調用所選擇顏色的標準對話框顏色。

▲顯示/隱藏

查看器選項卡“隱藏”部分中的元素組使您能夠隱藏和顯示行權、度量和文本，并顯示諸如短行序列或使用彎曲行之類的對象。

Arcs spl按鈕（Viewer tab -> CAD Image -> Arcs spl）：將加載的CAD文件中的所有圓弧和圓繪制為一個短行序列。關閉此按鈕（釋放）后，通過Windows GDI函數橢圓、圓弧等繪制出圖像中大部分的圓弧和圓，未進行線性化，這就意味著圖形顯示存在一定的誤差。點弧和圓總是線性化的。

Show Measurements按鈕（Viewer選項卡-> Hide ->; Show Dimensions）：顯示或隱藏加載的CAD文件上的尺寸線。

顯示文本按鈕（查看器選項卡->隱藏->顯示文本）：顯示或隱藏加載的CAD文件上的文本。

Show Lineweight按鈕（Viewer選項卡-> Hide -> Show Lineweight）：可以繪制所有具有實際權重的圖像行。停用此按鈕（釋放）將導致繪制所有具有一個像素權重的圖像線。線權顯示的比例是在對話框選項的選項卡可視化中設置的。

圖紙定位

▲變焦

鍵盤、鼠標指向設備、上下文菜單命令和位于ribbon菜單中的命令用于放大或縮小所加載文件的顯示。

加載后，圖像會自動縮放以適應窗口大小。您可以使用縮放命令更改顯示的圖像大小?？s放工具顯示在查看器選項卡的節位置。在經典的ABViewer菜單中，它們可以在菜單視圖和標準工具欄下找到。除此之外，還可以通過鼠標和鍵盤來實現縮放。

Rect縮放：通過鼠標選擇圖像上的矩形，允許縮放。您可以使用Rect縮放工具選擇圖像的矩形區域，方法是左鍵單擊起始點并拖動到矩形的端點。按鈕釋放后，圖像將被放大，以使所選區域適合窗口大小。

放大（+）：放大整個圖像的顯示。通過單擊按鈕旁邊的黑色向下定向箭頭，您可以選擇縮放模式:普通縮放或精細縮放。精細變焦允許連續變焦。您還可以使用“+”鍵進行普通縮放，并使用Ctrl +鼠標滾輪向上進行精細縮放。

縮?。?）：縮小圖像。通過單擊按鈕旁邊的黑色向下定向箭頭，您可以選擇縮放模式:普通縮放或精細縮放。精細變焦允許連續變焦。您還可以使用“-”鍵進行正常縮放，并使用Ctrl +鼠標滾輪向下進行精細縮放。

縮放撤銷【Ctrl + U】：將圖像縮放到先前的大小（如果可用）。

Fit Drawing to Window按鈕：縮小或放大圖像以適應窗口。雙擊鼠標滾輪執行相同的操作。

▲旋轉

在ABViewer中，無論打開的是二維圖形還是三維圖形，圖形都可以在表的所有平面上旋轉。在ribbon中的命令或鍵盤的幫助下，可以實現一定角度的旋轉。利用三維軌道軸線和鼠標左鍵實現模型的自由旋轉。您可以在HPGL/2文件的打開處設置旋轉角度。此設置可在對話框選項的“顯示”選項卡上使用。

這些工具位于選項卡查看器的節位置。在經典的ABViewer菜單中，它們位于菜單視圖和工具欄旋轉中。注意:旋轉角度只適用于CAD文件。

設置隱藏窗口后，繼續選項不活動，以離開旋轉角度對話框在頂部。角度的正值使圖像沿指定軸逆時針旋轉。軸向和旋轉方向如下圖所示：

要撤消旋轉并使用命令3D Orbit返回到繪圖的初始視圖，請按下向箭頭并從下拉列表中選擇初始視圖。

-- 持續更新中 --
