歡迎閱讀 SolidWorks Simulation 系列入門教程的第二部分。這一次，在完成任何仿真模擬，準備幾何體之前，我們將引導你完成所需的第一步。

如果你還沒有這么做，那么請務必先查看第一部分（介紹有限元分析），第一部分教程向我們介紹了運行仿真模擬研究的基本概念。

SolidWorks Simulation 是設計過程中使用的重要工具，用于識別潛在的問題區域并在產品質量達到生產階段之前提高產品質量。

今天，我們將介紹在運行第一次仿真模擬之前如何準備幾何體。

這可以是 SolidWorks 零件和裝配文件，或者你也可以使用新的 SolidWorks 3D Interconnect 功能：

• CATIA

• Autodesk

• PTC

• Solid Edge

• NX

• STEP

• IGES

• Parasolid文件

仿真模擬軟件需要將CAD模型拆分為更小，更簡單的實體，稱為元素。我們在模型中擁有的元素越多，運行研究所需的時間越長，所需的計算資源（如RAM）就越多。因此，我們的目標是使用足夠的元素來準確地表示幾何體，但不要太多，否則會使得使用你可用的資源運行模擬研究變得無法管理甚至不可能。

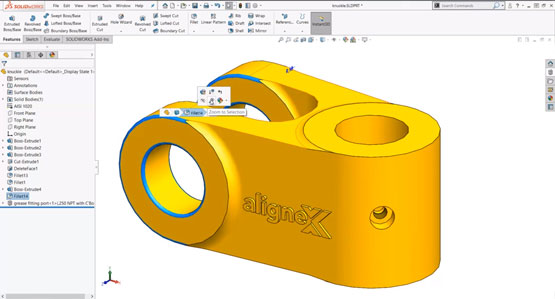

有一種讓我們可以減少元素數量的方法，那就是簡化和Defeature（目的就是為了簡化幾何模型）你的CAD模型。如果模型包含對設計的結構完整性沒有顯著影響的裝飾細節或特征，那么我們可以在設置仿真模擬研究之前繼續并刪除這些特征。

例如，我們通?？梢砸种仆獠繄A角，徽標，沖壓零件編號以及其他不會顯著影響強度或剛度的特征。

順便說一句，創建一個即將運行仿真模擬研究的裝配或零件的打包（Pack＆Go）副本通常是個好主意。這樣，你可以在不影響生產零件和裝配體的情況下抑制，更改和刪除特征。

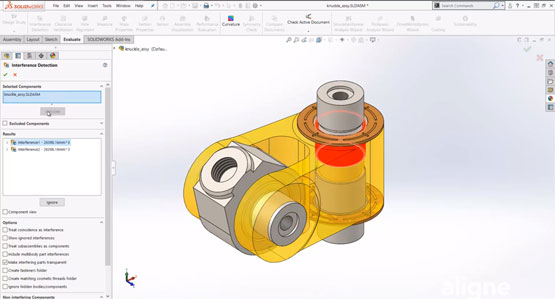

最后，在創建仿真模擬研究之前，請確保運行“干涉檢測”以檢查是否存在任何重疊體。當需要進行網格劃分時，任何體積干擾都會導致問題發生，因此我們需要清理CAD模型以確保沒有物體干擾。
