TeeChart Pro VCL/FMX是一款主流的圖表制作工具。提供了數百種用于可視化的2D、3D圖形樣式、56種數學、統計和金融函數，以及不限數量的坐標軸和30種調色板組件。TeeChart Pro VCL/FMX教程將會以連載的形式持續為大家?guī)鞹eeChart Pro VCL/FMX的使用方法。

點擊下載TeeChart Pro VCL/FMX最新試用版

    本篇教程為大家?guī)淼氖?a target="_self" style="white-space: normal; color: rgb(31, 73, 125);">TeeChart Pro VCL/FMX中XML導出和導入這一節，在TeeChart版本5及更高版本中，支持圖表系列數據的XML輸出；版本6及更高版本支持XML格式的數據輸入。

    本教程顯示了有關以XML格式導出和導入圖表數據的詳細說明。

導出

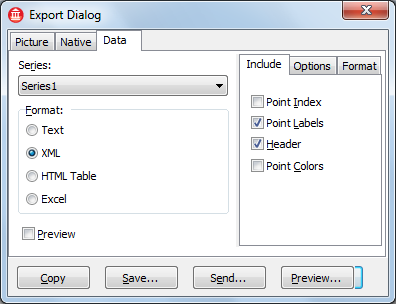

    使用圖表導出對話框，可以在設計時或運行時輕松地將圖表數據導出為XML格式：

    在此對話框中，您可以選擇要導出的系列（或?qū)?出所有系列），以及是否要導出點索引（0,1,2 ...等），點文本（標簽）或顏色。復制按鈕將會生成XML文本并將其復制到Windows或Linux剪貼板；保存按鈕創建一個新的XML文件。

    例如，可以使用Internet Explorer打開XML文件。

包含單個系列的示例XML文件

    導出多個系列時，XML格式有點不同：

包含單個系列的示例XML文件

按代碼導出

    TeeChart提供了一個以XML格式導出系列數據的類，該類位于TeeStore.pas單元中，其名稱為TSeriesDataXML。

保存到文件的示例：

Uses TeeStore;

with TSeriesDataXML.Create(Chart1, Series1) do
try
  SaveToFile('c:\sample.xml');
finally
  Free;
end;

    如果要導出Chart1中的所有系列，需要傳遞nil而不是在Create構造函數的最后一個參數中傳遞Series1。

該類還提供了將XML輸出轉換為字符串的函數：

var S : String;
with TSeriesDataXML.Create(Chart1, Series1) do
try
  S:=AsString;
finally
  Free;
end;

如果是有幾個屬性控制要導出的數據類型，例如是否包含點顏色：

with TSeriesDataXML.Create(Chart1, Series1) do
try  IncludeColors:=True;
  SaveToFile('c:\sample.xml');
finally
  Free;
end;

    到目前為止，我們已經看到如何生成包含TeeChart系列點的XML數據。接下來就是將這個XML導入圖表。

導入XML數據

    TeeChart Pro包含一個自動加載XML數據的組件，該組件位于TeeXML.pas單元，類名稱為TTeeXMLSource。

    加載XML圖表所需的最小屬性是Chart和FileName。Chart屬性指示添加XML數據的位置（哪個Chart）；FileName屬性也可以是Web地址（URL）；Load方法啟動將XML數據加載到圖表系列中。

讓我們創建一個新的應用程序并刪除Chart1組件和TeeXMLSource1組件。

uses Series;

procedure TForm1.FormCreate(Sender: TObject);
begin
  RegisterTeeStandardSeries; // make sure "Line" style is loaded.

  TeeXMLSource1.Chart:=Chart1;
  TeeXMLSource1.FileName:='//www.steema.com/support/teechart/6/tutorials/xml/TeeChartSampleManySeries.xml';
  TeeXMLSource1.Load;
end;

//www.steema.com/support/teechart/6/tutorials/xml/TeeChartSampleManySeries.xml：

    注意：在上面的示例中，可以通過添加TeeChart工具欄或?qū)eeGally單元添加到uses來省略對RegisterTeeStandardSeries的調用，它只是注冊基本的圖表樣式（線條，條形圖，餅圖等），因此XML導入過程可以根據xml文件中的系列樣式自動創建系列。

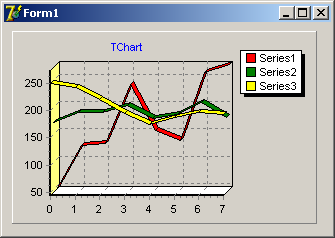

生成的圖表是：

    從Web URL加載遠程XML文件也很簡單：

procedure TForm1.FormCreate(Sender: TObject);
begin
  TeeXMLSource1.Chart:=Chart1;
  TeeXMLSource1.FileName:='//www.steema.com/SampleData.xml';
  TeeXMLSource1.Load;
end;

只加載一個系列

    XML源組件具有SeriesNode屬性，可用于僅加載一個系列（如果XML文件包含多個系列）。

TeeXMLSource1.SeriesNode:='Series2';

加載到現有系列

    如果要將XML文件中包含的一個系列數據加載到現有系列中，請?jiān)O(shè)置Series屬性：

TeeXMLSource1.Series:=Series1;
TeeXMLSource1.SeriesNode:='Series2';

上面的代碼將把與Series2對應的XML數據加載到Series1中。

注意：

    如果系列類不同（例如，XML Series2是Line，而Series1是Bar），則最終輸出將是Series1填充零點。

為什么？

    Series2的XML數據將點值定義為Y值，而Series1（Bar系列）則將點定義為Bar。

    這個問題有兩種解決方案：

• 設置Series1 valuesource屬性以匹配XML點的名稱：

Series1.YValues.ValueSource := 'Y';

• 設置XMLSource組件的ValueSource屬性以匹配Series1 valuesource的名稱：

TeeXMLSource1.ValueSource := 'Y';

附加功能

    TeeXMLSource組件還包括一個XMLDocument屬性，該屬性將會返回對解析和加載XML數據內部對象的OleVariant引用。此屬性是指實現Microsoft的IXMLDomDocument接口的后期綁定創建的實例。

    TeeChart能否使用早期綁定的實例來避免可能出現的版本不兼容的問題，具體取決于您的Windows版本，Internet Explorer版本等。

    TeeXMLSource組件的另一個有用屬性是TStringList類型的XML。您可以使用此屬性來設置XML數據，而不是使用FileName屬性，這樣，就不需要XML外部文件。
