Enterprise Architect是一個對于軟件系統開發有著極好支持的CASE軟件（Computer Aided Software Engineering）。EA不同于普通的UML畫圖工具（如VISIO），它將支撐系統開發的全過程。在需求分析階段，系統分析與設計階段，系統開發及部署等方面有著強大的支持，同時加上對10種編程語言的正反向工程，項目管理，文檔生成，數據建模等方面。可以讓系統開發中各個角色都獲得最好的開發效率。

點擊下載Enterprise Architect最新版本

可用性

快速訪問工具，Windows和工作區

一組新的易于訪問的快速訪問彈出窗口已經實現，可幫助您快速，輕松地找到特定任務所需的工具或窗口。

使用Alt + 1，Alt + 2，Alt + 3，Alt + 4和Alt + 5熱鍵，您可以快速搜索以前隱藏在各種菜單中的各種工具和窗口列表。這些快速訪問彈出窗口也可通過“開始”和“設計色帶”獲得。

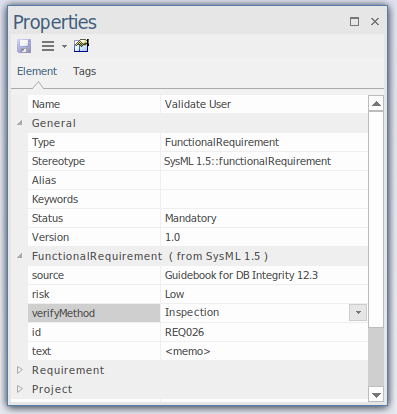

擴展和簡化的停靠屬性窗口

停靠的屬性窗口已經過徹底檢查并大大擴展，以直接暴露更廣泛的基礎UML和擴展技術以及基于域的屬性。現在，更容易找到并使用標準元素屬性和基于域的擴展中定義的屬性。

這一重大而深遠的變化有助于快速準確地建模，重點關注當前感興趣的領域，而不是一組簡單的標準屬性。

此外，已在停靠的屬性窗口中更新了構造型的處理，以便為各個元素提供更直觀和準確的建模構造型的選擇和應用。

停靠屬性窗口支持廣泛的“子上下文”

停靠屬性窗口現在支持更多元素的單個功能。現在可以在停靠屬性窗口中輕松編輯的項目包括：

• 測試

• 資源

• 問題

• 缺陷

• 方案

• 要求

• 約束

• 屬性

• 操作

• 以及更多“子上下文”項目

在元素瀏覽器或其他位置選擇子上下文將使其成為屬性窗口中的當前編輯上下文。

元素瀏覽器，各種停靠功能，維護，測試和職責窗口以及基于圖表的元素隔間之間的緊密集成意味著現在非常容易專注于元素細節，功能和構造。

即時備注窗口 - 對備注的快速和上下文敏感訪問

需要快速，干凈地更新元素或子上下文或其他構造的注釋嗎？新的即時備注窗口幾乎可以通過Ctrl + Space熱鍵組合實現。

快速訪問和更新說明（包括可用的標準和“歷史”說明），并緊緊關注當前的建模環境。

穩定的上下文 - 保持專注并在選擇和配置之間快速切換

已經做了很多工作來確保鍵盤用戶特別改進了對快速模型導航的支持，特別是訪問和配置屬性的能力，然后返回到他們當前的圖表或?yàn)g覽器焦點而不使用鼠標。

已啟用“Ctrl + Enter”熱鍵組合，以允許從當前瀏覽器或圖表焦點快速切換到停靠屬性窗口，以配置和管理元素（或子上下文）屬性。在停靠窗口中再次按Ctrl + Enter會立即返回到上一個上下文。

改進了超鏈接和復合圖的圖表導航

每次執行超鏈接，復合或其他導航樣式操作時，版本15將在與當前圖表相同的選項卡中打開圖表目標，而不是打開新的圖表選項卡。

每個選項卡都會保留其來源的歷史記錄，雖然歷史記錄中有先前的圖表，但“X”按鈕顯示為“< - ”箭頭，單擊它會返回上一個圖表。退格鍵也可以用于導航。

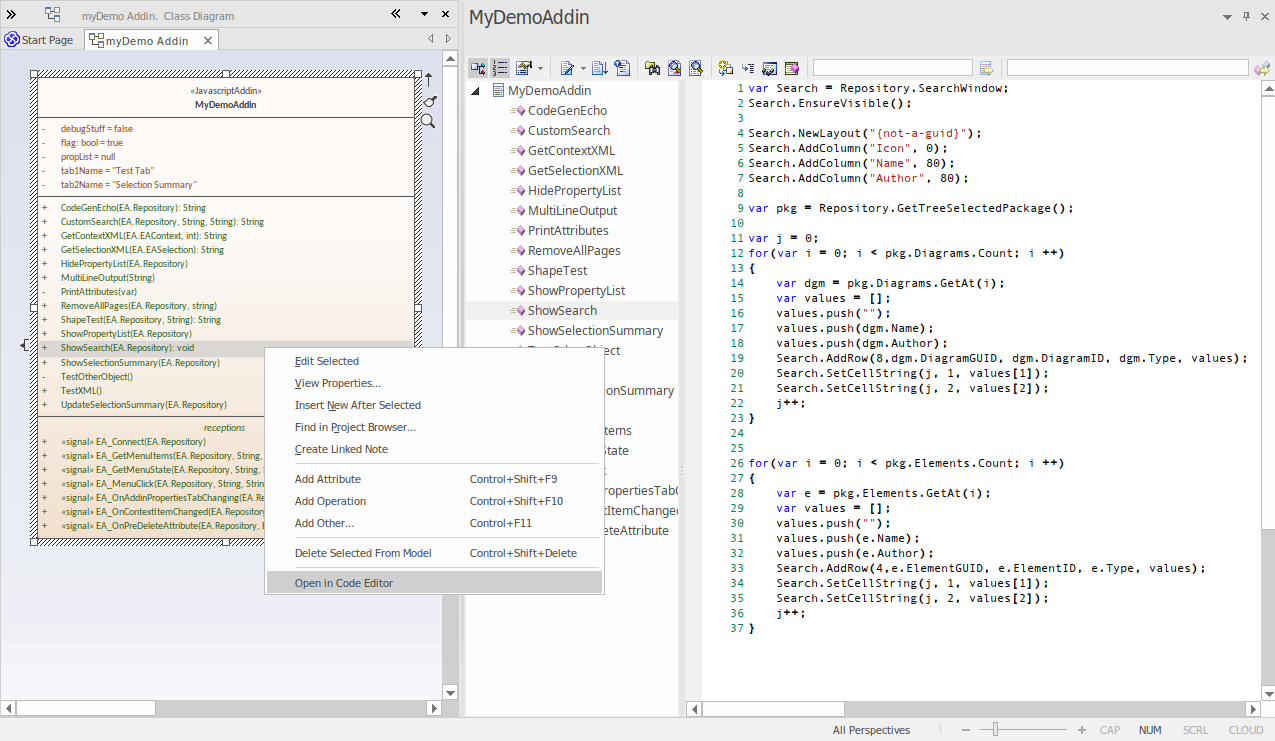

行為代碼編輯器 - 快速訪問和編輯模型加載項，數據挖掘器，操作等的代碼。

模型中有許多地方可以應用和使用行為代碼 - 操作，狀態，模擬，模型加載項，BP Sim，DMN等等。為了更好地促進編輯和訪問行為代碼，現在可以在內置代碼編輯器中快速訪問元素行為代碼。對于當前上下文元素，可以為約束，操作和許多其他元素添加行為。模型和可執行代碼之間的這種緊密集成提供了一種簡潔直觀的方式來構建復雜且富有表現力的模型，這些模型在運行時展現出詳細的行為。

更快和擴展對表元素功能的訪問

表元素現在完全支持停靠功能列表和停靠屬性窗口中的列和行為。

除了數據庫構建器和彈出列編輯器之外，還擴展了停靠的功能列表和停靠的屬性窗口，以便為表功能提供完整的編輯功能。

元素特征編輯 - 屬性，操作，接收等。

元素功能的創建和編輯已得到顯著更新和簡化，以提供更快，更直觀的快速構建和定義方法。一些值得注意的變化包括：

• 元素瀏覽器提供更具包容性和實用性的可訪問性

• 使用停靠功能窗口輕松創建和導航

• 使用直觀的下拉參數編輯器快速訪問參數創建

• 改進和更新屬性，操作和其他的功能對話框

• 在停靠功能窗口中更好地處理零件/端口，接收和交互點

• 顯著改進了停靠屬性窗口中主要功能（如操作）的編輯

新的更快的原生XML導入/導出

對于EA模型之間的模型到模型傳輸，包復制和其他標準模型內容操作，已經實現了一種新的“原生XML”格式，以避免渲染到XMI中的開銷。這是一種更快速且簡化的格式，可在適當?shù)那闆r下改進模型導入和導出時間。

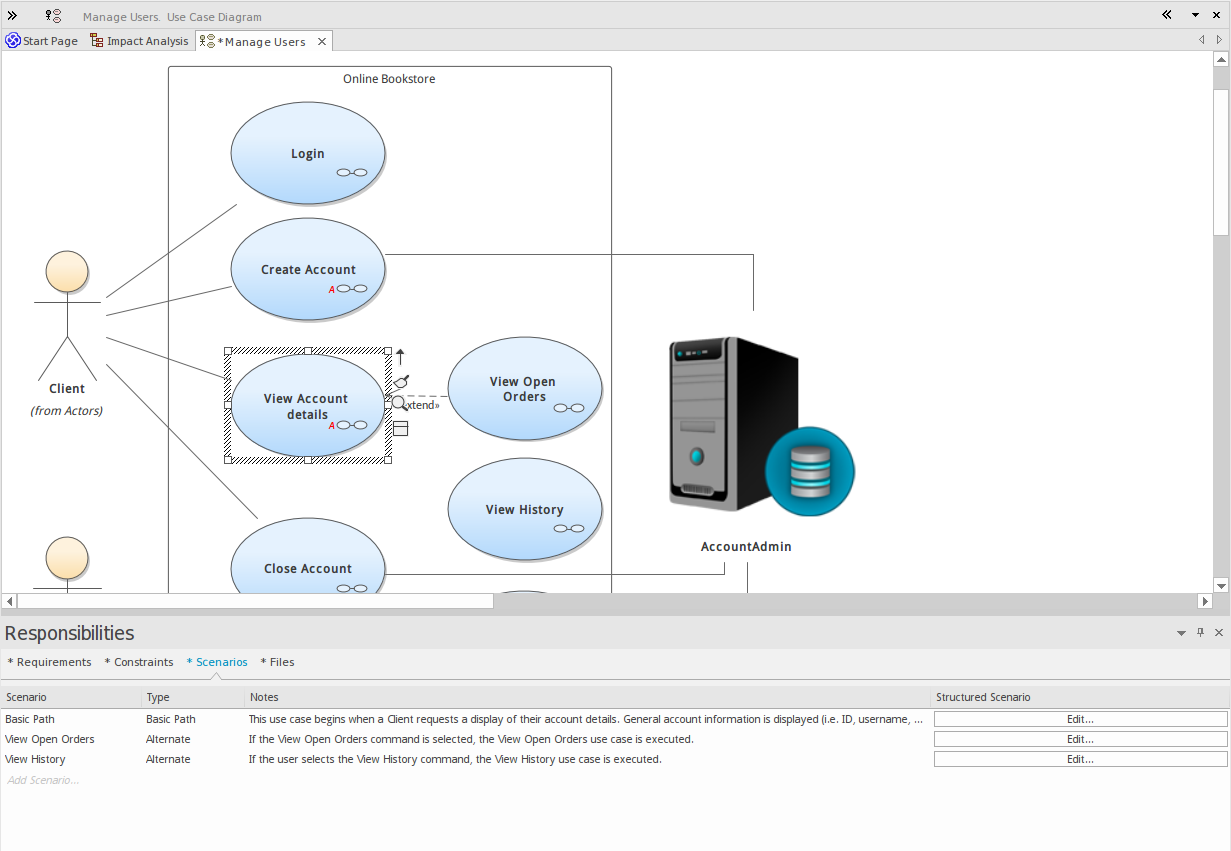

職責窗口 - 快速訪問和編輯方案，約束，要求等

停靠的“責任”窗口現在具有頁面

• 場景 - 直接編輯或切換到結構化場景編輯器以獲得更復雜的場景

• 要求 - 快速輕松地編輯和訪問元素內部要求

• 約束 - 對元素約束的即時和簡化訪問

• 文件 - 訪問，編輯，管理和處理與當前元素關聯的文件

新的和改進的“特征到特征”關系矩陣和管理

為了便于在一個元素和另一個元素上的屬性/操作之間快速準確地進行映射，版本15包括：

當要素在圖表元素中進行選擇時，圖表元素上的新的直觀快速訪問圖標。單擊并將快速訪問圖標拖動到另一個元素允許您以最少的工作量和總體準確度快速鏈接源要素和目標要素。

此外，還創建了一個新的“特征級別”矩陣（設計/元素/特征矩陣），以便在熟悉的電子表格樣式界面中創建和檢查特征關系/映射的特征。

這兩種新方法都是完全兼容的，并且結果映射在圖表，矩陣，圖表矩陣和關聯的停靠屬性窗口中都是可見的。
