UML軟件開發與建模工具Enterprise Architect版本15更新詳解（四）：擴展項目瀏覽器

翻譯|其它|編輯：吳園園|2019-09-24 10:50:05.113|閱讀 379 次

概述：本文解析了Enterprise Architect版本15新更新的擴展項目瀏覽器功能。

Enterprise Architect是一個對于軟件系統開發有著極好支持的CASE軟件（Computer Aided Software Engineering）。EA不同于普通的UML畫圖工具（如VISIO），它將支撐系統開發的全過程。在需求分析階段，系統分析與設計階段，系統開發及部署等方面有著強大的支持，同時加上對10種編程語言的正反向工程，項目管理，文檔生成，數據建模等方面?？梢宰屜到y(tǒng)開發中各個角色都獲得最好的開發效率。

Enterprise Architect現已更新至最新版本15，感興趣的朋友歡迎下載體驗~ 點擊查看更新詳情

點擊下載Enterprise Architect最新試用版

擴展項目瀏覽器

深入研究模型

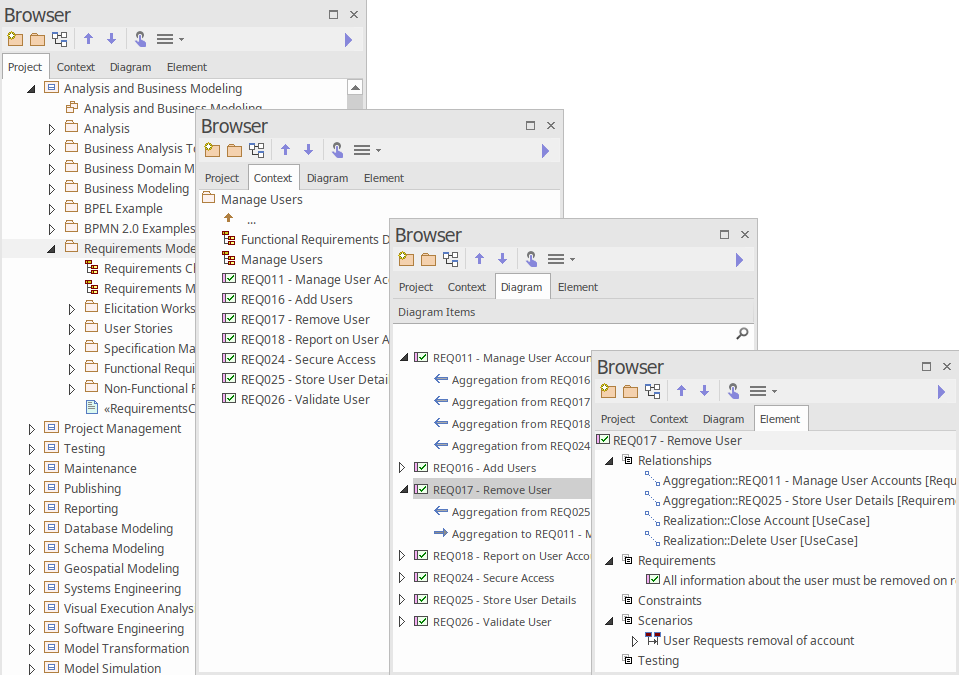

項目瀏覽器已被重命名為“瀏覽器”，現在包含了模型的四種不同視圖類型：

1. 標準完整模型層次結構

2. 版本14中引入的僅上下文層次結構

3. 新的圖瀏覽器

4. 新的元素瀏覽器

同樣作為版本15 UI繪圖重組的一部分，為樹節點渲染的圖標現在是手工繪制的，并且與DPI或比例級別兼容。

UML軟件開發與建模工具Enterprise Architect版本15更新詳解（四）：擴展項目瀏覽器

查看視頻

圖元素的瀏覽器

元素瀏覽器已從一個單獨的停靠窗口移到了瀏覽器套件的一部分。這使用戶可以快速找到并使用此窗口來驅動其模型的其他方面，例如功能，任務，職責，討論，評論等。

元素瀏覽器還具有改進的上下文菜單，可從元素瀏覽器驅動高級編輯功能。例如，可以從場景的“元素瀏覽器”上下文菜單輕松快速地訪問場景的結構化場景編輯器，或者直接通過Jira和ServiceNow等工具與集成元素連接。

UML軟件開發與建模工具Enterprise Architect版本15更新詳解（四）：擴展項目瀏覽器

快速選擇和導航圖元素

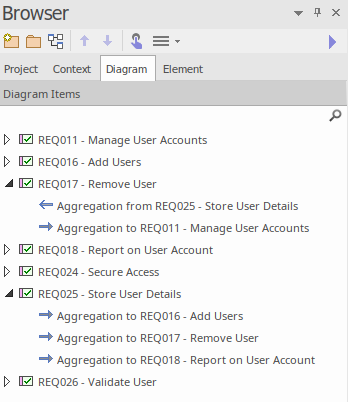

圖瀏覽器是瀏覽器中名為“圖”的新選項卡。這提供了當前查看圖中的元素視圖。主要用途是允許基于該圖中僅顯示的元素快速選擇和導航該圖。

單擊瀏覽器中的元素以在圖中突出顯示
在圖中單擊時在瀏覽器中選擇元素
在瀏覽器中搜索特定元素

圖表瀏覽器是Enterprise Architect的一個很好的補充，它支持建模人員，他們專注于其可視化表示并重視瀏覽器樹中僅位于當前圖中的那些過濾元素集?，F(xiàn)在，通過使用圖瀏覽器的過濾功能以及在樹中選擇并突出顯示和居中元素的功能，現在簡化了在大型圖中查找元素的過程。

UML軟件開發與建模工具Enterprise Architect版本15更新詳解（四）：擴展項目瀏覽器
