概述:?達索系統推出了一個名為3D EXPERIENCE Marketplace的新平臺。3D EXPERIENCE市場被稱為“制造業的亞馬遜”,分為兩個部分:Marketplace PartSupply(在線3D組件目錄)和Marketplace Make(服務),可通過您喜歡的任何過程與全球制造商聯系以制造零件: 3D打印,CNC加工,注塑成型等。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
達索系統推出了一個名為3D EXPERIENCE Marketplace的新平臺。3D EXPERIENCE市場被稱為“制造業的亞馬遜”,分為兩個部分:Marketplace PartSupply(在線3D組件目錄)和Marketplace Make(服務),可通過您喜歡的任何過程與全球制造商聯系以制造零件: 3D打印,CNC加工,注塑成型等。

為了演示Marketplace Make提供的功能,我們希望對其進行測試。在本文中,我們將逐步介紹在市場上制造零件的步驟。
我們假設您已經有需要制造的零件-如果沒有,Marketplace PartSupply有超過3000萬個零件可以幫助您入門。在我們的演示中,我們選擇為engineering.com大地測量徽標制作一個簡單的3D模型:

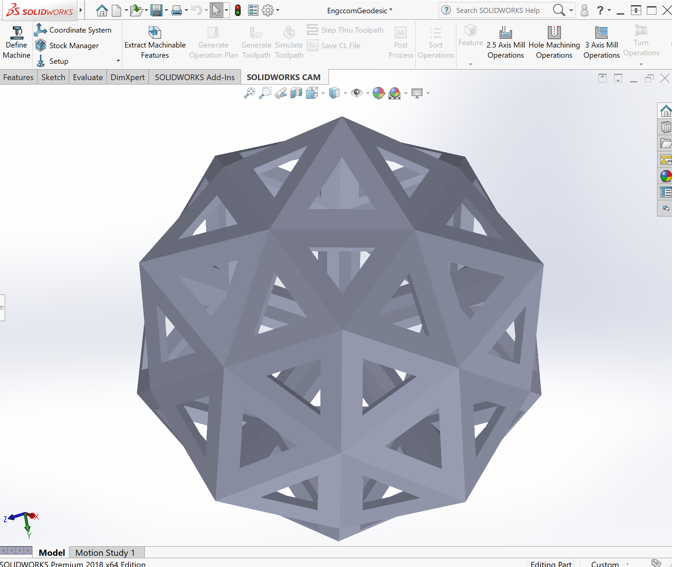

在SOLIDWORKS中進行了一些燈光建模工作之后,我們已經完成了自己的工作:

進行建模,下一步是前往Marketplace品牌。您必須使用您的SOLIDWORKS帳戶(或3DEXPERIENCE Passport)登錄,然后單擊搜索欄下方的“發送請求”按鈕。在這里,您可以上傳想要制作的零件-您可以瀏覽Dropbox,Google云端硬盤,3DEXPERIENCE,或者僅上傳硬盤中的文件。可接受的格式為STL,OBJ,STP,STEP,3DXML,CATPART和SLDPRT。

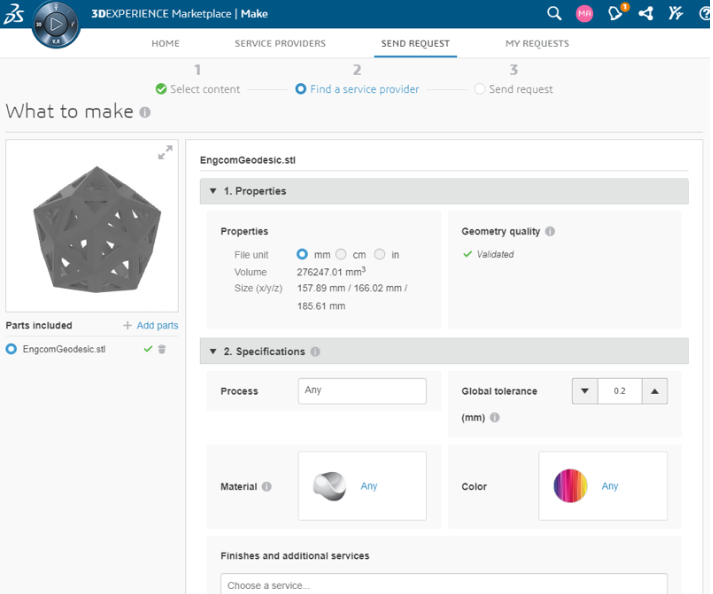

在上傳文件之后,該選擇要制造文件的人了。點擊右上角的“選擇”,Marketplace將自動驗證幾何圖形并報告任何問題。您還會看到文件的微型預覽,因此可以確保上傳正確的部分:

在此頁面上,您還可以填寫有關過程,材料,公差,顏色,數量,交付以及所需的任何其他服務的詳細信息。對于每個條目,將自動過濾可用的制造商。
有很長的流程可供選擇:

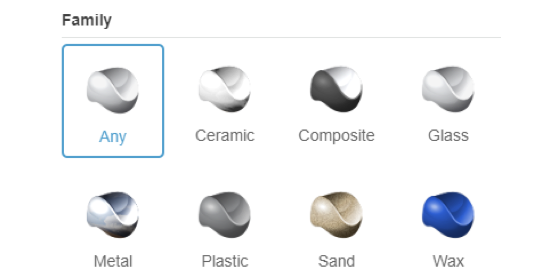

大量材料:

您還可以選擇幾種飾面和其他服務:

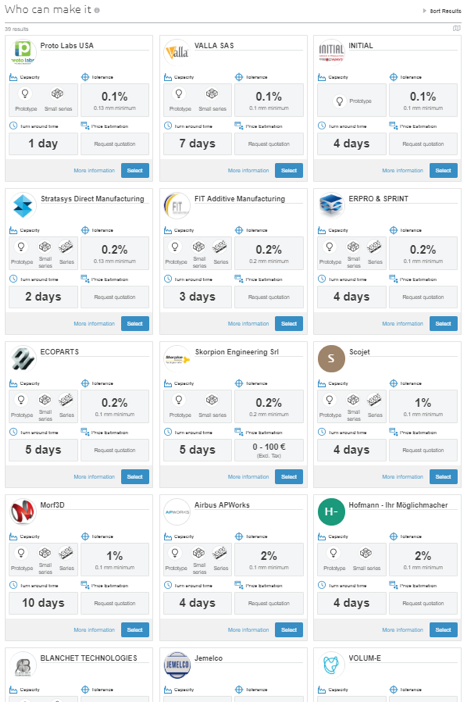

對于測地線,我們將選擇“任何”工藝,保持默認的全局公差為0.2mm,為我們的材料選擇鋁,然后選擇漂亮的靛藍顏色,不進行任何飾面處理或提供其他服務。使用這些參數,Marketplace為制造商顯示39個選項:

39個制造商中有一些可以制造具有上述規格的零件。

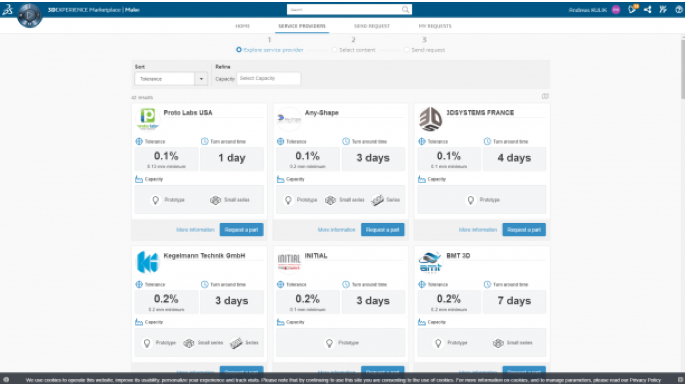

每個制造商下方都有有關其容量,公差,周轉時間和價格的數據。您還可以按價格,周轉時間和公差對結果進行排序,并按容量進行優化。
我們希望對此部分進行快速周轉,因此我們選擇了列表中的第一個選項Proto Labs USA。選擇服務提供商后,將為您提供選擇摘要以供審核。如果一切順利,您只需輸入您的收貨地址,附加任何其他相關文件(例如NDA),如果愿意,您可以向供應商寫一條消息。然后,您發送報價請求并保持聯系。

我們?cè)?5分鐘內收到Proto Labs的David Giebenhain的迅速答復:
感謝您提交請求!我看到您正在尋找使用鋁制成的零件。我們可以使用CNC加工或3D打印來生產鋁制零件,但是由于這種特殊幾何形狀的內部空隙,我相信3D打印將可能是最佳選擇。我已將您的零件提交給3D打印應用工程師,他應盡快向我退還價格。如果您有任何疑問或想討論CNC加工還是3D打印這部分,請告訴我。
我們無法代表Marketplace上的所有服務提供商,但Proto Labs響應迅速,友好且樂于助人,可為我們提供有關不同制造方法和材料的建議。在幾次交流中,我們決定使用尼龍12材料進行增材制造,Proto Labs給我們報價:黑色605.88美元,黑色701.74美元,包括我們先前選擇的靛藍染色工藝。
建模的零件相當大-將其減小到原始尺寸的三分之一,使Proto Labs的報價降至150.94美元。價格便宜很多,但是考慮到我們這一部分的輕浮性,我們現在將堅持使用內部3D打印機。
如果我們沒有Proto Labs,我們將通過Marketplace發送正式報價以啟動流程。我們的交貨時間為四天,因此,如果我們選擇了最快的交貨方式(聯邦快遞優先),那么到本周末我們將擁有一部分。
