如何將SOLIDWORKS彎曲注釋角更改為互補角

原創|Solidworks資訊|編輯：李燕|2019-12-25 14:16:08.747|閱讀 842 次

概述：如果您的商店使用的是歐洲制造的制動器，則可能需要輸入彎曲角度作為補充值，換句話說，就是從彎曲內部測得的角度。默認情況下，當用折彎注釋對平面樣式進行細化時，SOLIDWORKS將使用補充角度（外部度量）。好消息是，有多種方法可以一次或永久地調整此設置，快來看看吧。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

什么是互補角？

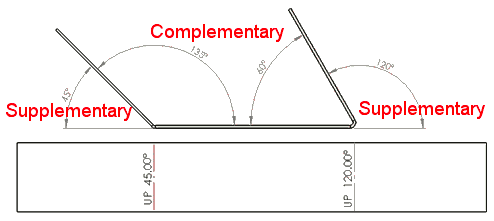

互補角指的是將折彎角度更改為互補,不幸的是，這并不意味著您的平面圖案會贊美您的設計師水平，但這無疑可以給制造部門留下深刻的印象！查看下圖，該圖描述了在彎曲的鈑金零件上測量的輔助角和互補角之間的差異。

SOLIDWORKS默認顯示輔助角度

補充角和補充角的解釋——為什么要更改彎曲說明？

如果您的商店使用的是歐洲制造的制動器，則可能需要輸入彎曲角度作為補充值，換句話說，就是從彎曲內部測得的角度。默認情況下，當用折彎注釋對平面樣式進行細化時，SOLIDWORKS將使用補充角度（外部度量）。好消息是，有多種方法可以一次或永久地調整此設置。

第一種也是最簡單的方法是更改所選平面圖案工程圖視圖中的所有折彎注釋。

更改工程圖視圖的折彎注釋

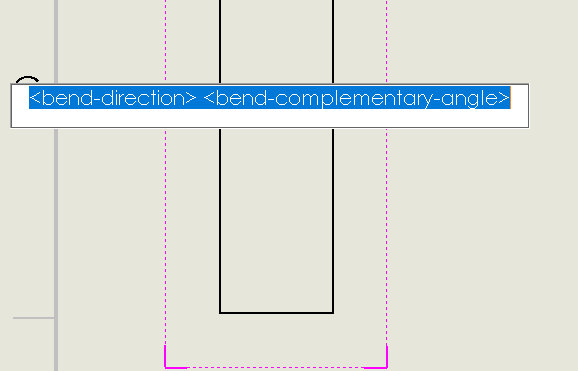

在屬性管理器的“彎曲注釋”部分中，選擇<bend-angle>文本，然后單擊互補角度按鈕。對于選定的工程圖視圖中的所有折彎注記，這將用補充量度替換補充角。

更改工程圖視圖的折彎注釋

更新工程圖視圖的“折彎注釋”部分以更改該視圖中的所有折彎注釋

如果需要調整各個折彎音符，則雙擊該音符將彈出定義文本，可以用相同的方式進行調整。也可以調整各個折彎音的內容。

在系統級別設置

如果您始終希望彎曲角度是互補的，則可以通過編輯安裝目錄中的bendnoteformat.txt文件在系統級別進行設置。
