創建圖表的一般步驟

    一個應用系統，為了達到圖文并茂、相映成趣的效果，往往以圖表形式進行形象描述，

這時，TeeChart就派上用場了。一般按下列步驟進行：

1. 新建一個工程。單擊 Delphi7 IDE主菜單中的File→New→ Application命令新建一個工程 Project1，屏幕中顯示主窗口Form1。

2. 在 Delphi元件板的 Additional頁面，選中 TChart組件，如圖1所示。




   圖1

3. 在Form1窗體中用鼠標拖曳一個矩形區域放置Chart組件，如圖2所示。



   圖2

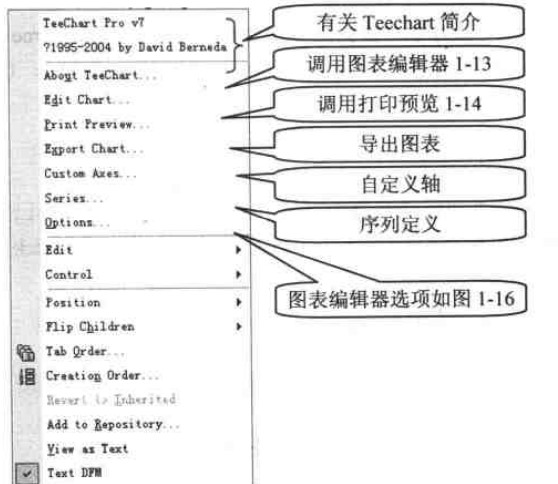

4. 在Chart組件上右擊，彈出如圖3所示的快捷菜單。







   圖3

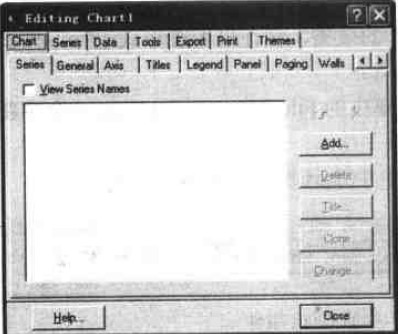

5. 其中的 Edit Chart…對應的對話框如圖4所示：







   圖4

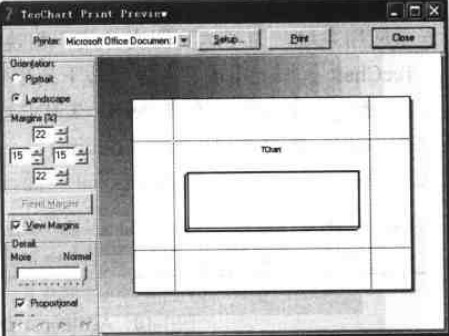

6. Print preview...對應的窗口如圖5所示：







   圖5

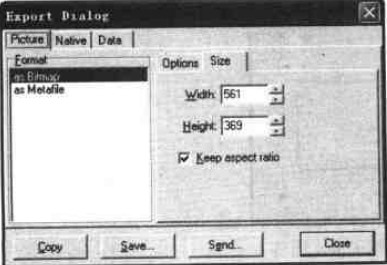

7. Export Chart...對應的對話框如圖6所示：



   圖6


   Options...對應的對話框如圖7所示：



   圖7

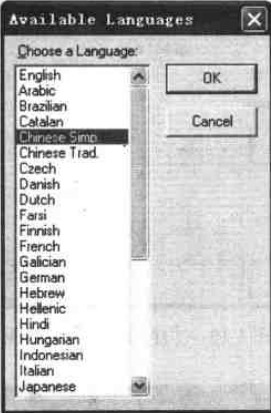

8. 如果在Chart組件的快捷菜單中選擇 Options...，顯示如圖7所示的對話框，當單擊 Change...按鈕，彈出如圖8所示的對話框，可改變編輯器使用語言的種類。



   圖8

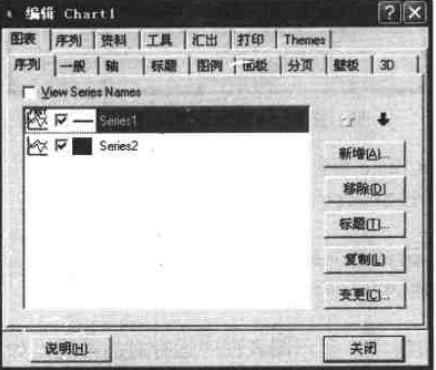

9. 選擇 Chinese Simp...，然后單擊OK按鈕，這時的快捷菜單已變為中文名稱，圖表編輯器的外觀如圖9所示(可以和圖4英文提示界面比對)。



   圖9


   說明：為方便敘述，本書全文均以英文界面提示

10. 單擊圖4中Chart選項卡的Series的Add按鈕，打開TeeChart Gallery窗口，選擇希望的序列類型如Bubble，然后單擊OK按鈕，圖表編輯器中增加了一個序列名稱，這時，Delete、Tite...、Clone、Change...按鈕均可用，根據需要進行序列的刪除、標題設定、復制、改變序列等操作。

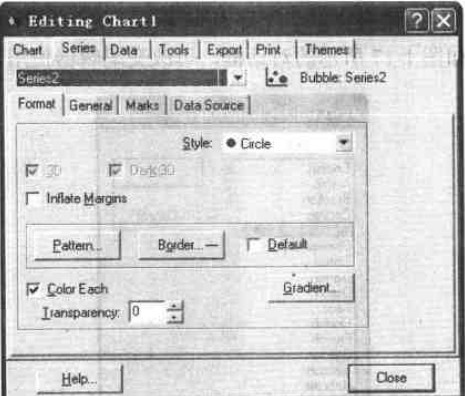

11. 然后選擇圖4的Series選項卡，進行有關序列屬性的設置，如圖10所示。



    圖10

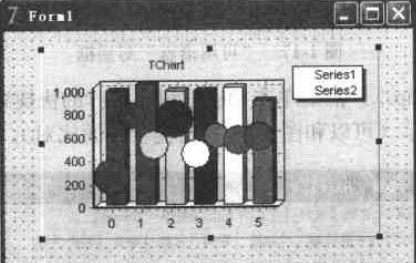

12. 在圖10的序列屬性設置過程中，它是動態實時的過程，圖表編輯器的任何修改都會立即反映到圖11所示的窗口中。




    圖11


13. 在FormI的OnCreate事件中加入下列代碼：

    procedure TEForml. FormCreate(Sender: TObject);begin
    Series1. FillSampleValues (5);
    Series2. FillSampleValues (5);
    end；

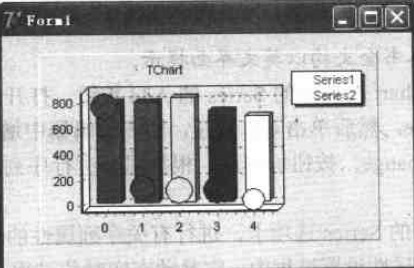

14. 單擊運行按鈕，顯示圖表程序運行時的外觀，如圖12所示。



    圖12


    上述是有關建立圖表的基本過程，如果需要代碼控制可參看后續章節的介紹。

    本節的第一部分就到這里，下一部分是Teechart組件的應用舉例中的第二部分：使用Teechart向導創建圖表。
