提示簽工具( TMarksTipTool）

   ; 當需要在鼠標移動過程中或單擊序列的某一位置時，希望能夠顯示出當前位置的值，那么提示簽工具TMArksTipTool就可以實現這一功能。

• 鼠標作用( MouseAction)。 TMarksTipTool工具的Mouse Action是說明在鼠標什么狀態顯示提示標簽。該屬性是一個類，定義如下：

TMarkToolMouseAction =(mtmMove, mtmClick)

    所以，在RadioGroup1的OnClick事件中加入下列代碼，用于設定是鼠標移動時還是鼠標單擊時顯示提示標簽：

case RadioGroup1 ItemIndex of
0: ChartTool7. MouseAction : =mtmMove;     //移動時
1: ChartTool7. MouseAction : =mtmClick;         //單擊時

• 提示風格(Style)。該屬性設定提示標簽顯示的內容或者顯示的格式，它也是以類的形式定義的，即：

TSeriesMarksStyle=( smsValue,            {1234}
              smsPercent,          {12% }
             smsLabel,               {Cars }
             smsLabelPercent,       {Cars 12%      }
             smsLabelValue,        {Cars 1234     }
             smsLegend,           {(Legend. Style) }
             smsPercentTotal,      {12%of1234}
             smsLabelPercentTotal,   {Cars 12%of 1234}
             smsXValue          {1..2..3..or21/6/1996}
             smsXY             {123456}

    實例是在ComboBox2的OnChange事件中設定Mark的風格，其代碼如下：

case ComboBox2. ItemIndex of
0: ChartTool7.Style :=smsValue;
1: ChartTool7.Style :=smsPercent;
2: ChartTool7.Style :=smsLabel;
3: ChartTool7.Style :=smsLabelPercent;
4: ChartTool7.Style :=smsLabelv;Value;
5: ChartTool7.Style :=smsLegend;
6: ChartTool7.Style :=smsPercentTotal;
7: ChartTool7.Style :=smsLabelPercentTotal;
8: ChartTool7.Style :=smsXValue;
9: ChartTool7.Style :=smsXY;

• 延遲時間( Delay)。該工具還提供了MouseDelay屬性，用于設定顯示提示標簽的一個延遲時間，實例中使用SpinEdit1組件以數值的方式設定：

ChartTool7. MouseDelay :=SpinEdit1. Value;

• 序列屬性( Series)。該屬性可在設計階段設定為Al，使它對圖表中的所有序列都有用。

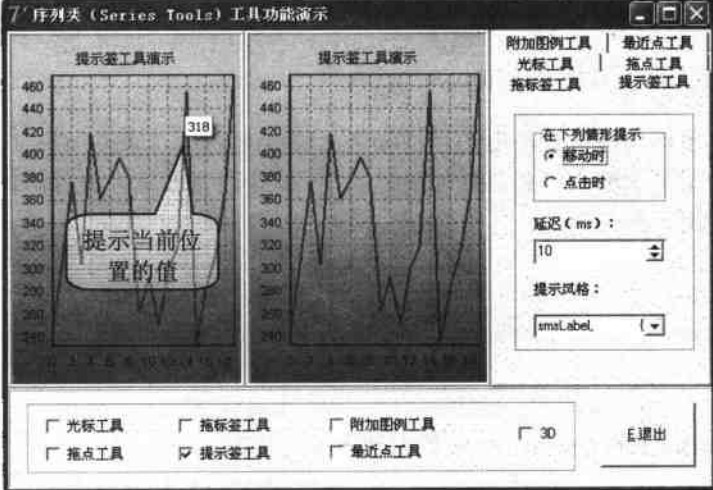

• 運行效果。提示簽工具TMarksTipTool運行的效果如下圖所示。



附加圖例工具( TExtraLegendTool)

    附加圖例工具TExtraLegendTool是為某一序列設定圖例的，只需要為該工具指定要顯示圖例的序列名稱就可以。例如：

ChartTool9. Series := Series2；
ChartTool10. Series : =Series4；

    如果在顯示附加圖例時還想看到主圖例，可以在CheckBox4的OnClick事件中加入代碼：

Chart1.Legend.Visible：= CheckBox4.Checked；// CheckBox4設定圖例
Chart2.Legend.Visible：= CheckBox4.Checked；// CheckBox4設定圖例

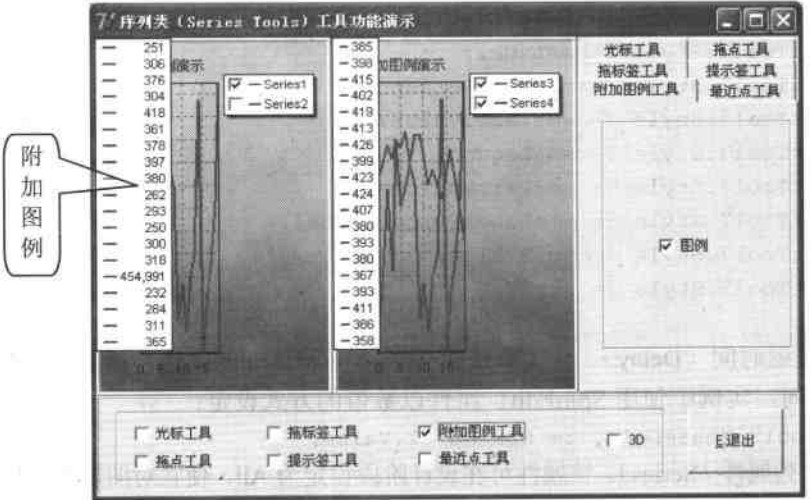

    附加圖例工具TExtraLegendTool運行效果如下圖：
