柵格帶工具( TGridBandTool)
柵格帶工具TGrid BandTool是按指定樣式模板構成的兩個柵格帶交替排列構成圖表背景，使用戶可以比較圖表各參數所處的范圍。
可對工具的顏色、筆、刷子和柵格帶的顏色、風格等參數進行設置。其方法和一般的筆、顏色設置方法是一樣的，下列代碼完成柵格帶顏色和刷子形狀的設定：
ChartTool6.Band1.Color : =ColorDialog1.Color;//柵格帶顏色設定 ChartTool6.Band1.Style：=TBrushStyle( ComboBox4.ItemIndex)；//柵格帶刷子形狀 //設定

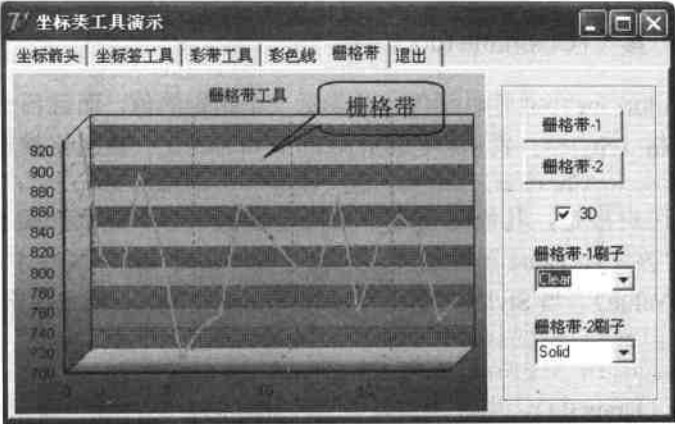

鑒于該參數的設置比較簡單，不再贅述。其運行效果如下圖5-22所示：
綜合應用舉例

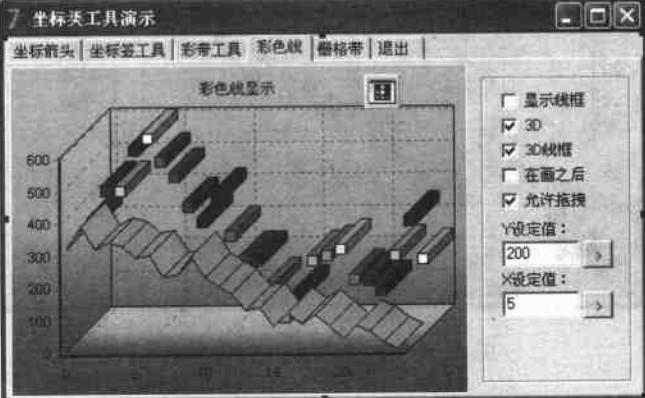

下圖是坐標類工具綜合應用舉例設計階段的界面。在PageControl組件的5個TabSheet選項卡中放置了6個Series組件和5個Panel組件， Panel組件作為托盤放置每個圖表工具需要設置的參數。有關參數設置如下表所示，程序運行階段的界面如前面所有工具運行效果圖一樣。
坐標類工具功能演示有關屬性設置：
| 組件 | 屬性 | 設定值 | 說明 |
| TPageControl | Name | PageControl | 采用頁面組件演示多個功能 |
| TTabSheet | Name | TabSheet1~TabSheet5 | 用右鍵的彈出菜單增加5個TabSheet |
| Chart | Name | Chart1~Chart5 | 每個TabSheet放置一個Chart組件和Panel |
| Panel | Name | Panel1~Panel5 | 每個Panel上放置一個Group Box，每個Group Box上放置要設定的參數。 |
| Series | Series1:TVolumeSeries; | 屬Chart1，增加 ChartTool1TAxisArrowTool工具 | |
| Series2:TFastLineSeries; | 屬Chart2，增加 ChartTool2TAxisScrollTool工具 | ||
| Series3:TBarSeries; | 屬Chart3，增加ChartTool3和ChartTool4：TColorLineTool | ||
Series4:TPointSeries; Series5:TLineSeries; | 屬Chart4，增加 ChartTool5：TColorLineTool工具 | ||
| Series6:TFastLineSeries; | 屬Chart5，增加 ChartTool6：TGridBandTool工具 | ||
