彩帶工具( TColorBandTool)

    彩帶工具TColorBandTool是用一種指定顏色的矩形區域顯示一個范圍。如果需要顯示多個范圍，就必須使用多個彩帶工具。

• 開始與結束值( StartValue、 EndValue)。用于設定彩帶工具顯示的范圍。此例用編輯框作為數值輸入組件，可在編輯框的OnChange事件或在另添加的一個按鈕的OnClick事件中加入如下代碼：

ChartToo13.StartValue：= StrToFloat(Edit1.Text)；//開始值
ChartToo13.EndValue：= StrToFloat(Edit2.Text)；//結束值

• 彩帶與繪制圖表、坐標關系( DrawBehind、DrawBehindAxes)。設定彩帶與圖表位置的關系，用 CheckBox的狀態確定，代碼如下：

ChartTool3. DrawBehind := CheckBox11. Checked;
ChartTool3. DrawBehindAxes := CheckBox12. Checked;

• 透明度( Transparency)。用于設定彩帶的透明度，在SpinEdit3的OnChange事件中。加入如下代碼：

ChartTool3. Transparency : =SpinEdit3. Value;

• 顏色( Color)。設定彩帶顏色。可調用顏色對話框設定，也可使用顏色柵格組件設定，下列代碼是采用顏色柵格的前景色設定彩帶的顏色：

ChartTool3. Color := ColorGrid2. ForegroundColor;

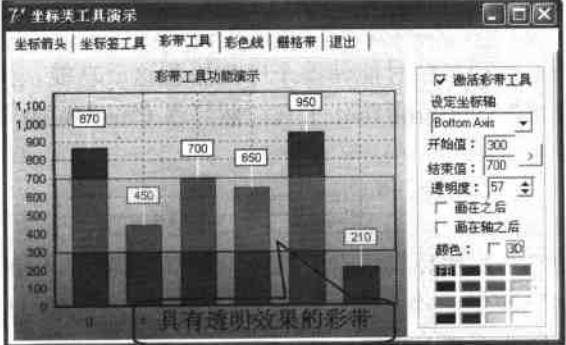

    彩帶工具運行效果如下圖：

彩色線工具( TColorLineTool)

    彩色線工具TColorLineTool是以顏色線條表示一個指定的值，而且各坐標軸都可以表示。

• 彩色線風格( Style)。表示彩色線代表的值如何確定。該風格被定義為一個類：

TColorLineStyle=(clCustom, clMaximum, clCenter, clMinimum);

    clCuStom表示用戶指定，其他三項表示采用坐標的中心、最大和最小值。如果設定為clCuStom，需要設定該工具Value屬性的值，也就是說，這時Value屬性才是有效的。

• 指定值( Value)。當Style被定義為clCuStom時，Value用來設定用戶定義的值

ChartTool4. Style : =clCustom;
ChartTool4. Value : =StrToFloat(Edit3.text);

• 三維線框(Draw3D)。當設定該屬性為False時，彩色線是顯示在二維上的，即使Chart的View3D屬性為True也是如此。代碼如下：

ChartTool4.Draw3D: =CheckBox16.Checked;//設Bottom軸的彩色線
ChartTool5.Draw 3D:=CheckBox 16.Checked;//設Left軸的彩色線

• 允許拖拽( AllowDrag)。當該屬性設為true時，可以用鼠標拖動彩色線框(條)

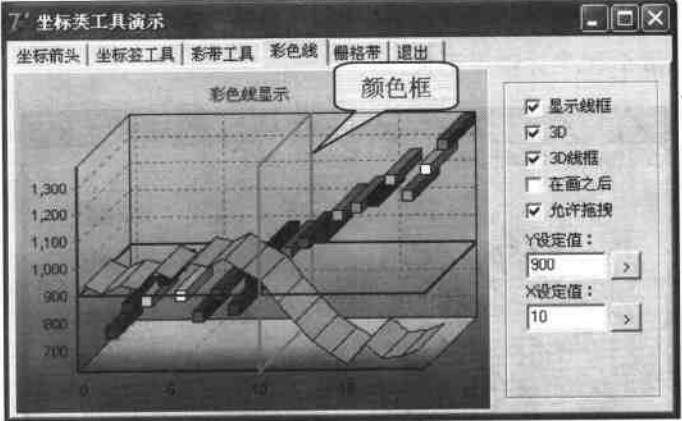

    彩色線工具運行效果如下圖所示：
