拖點工具( TDragPointTool）

    拖點工具TDragPointTool實際上是為用戶提供了一個動態的、直觀的修改圖表數據的手段。所謂動態是指程序運行中可直接在圖表上修改，而直觀是指不用輸入具體數據，只需要把指定點用鼠標拖到希望的位置即可。

• 拖點風格( Style)。這個Style是指拖動X軸上的點還是Y軸上的點，或者是X和Y軸上的點一起拖動。這個Style是用一個類定義的：

TDragPointStyle=(dsX, dsY, dsBoth);

   ; 所以，將ComboBox1的items設為dsX、dsY、dsBoth，并在 OnChange事件中加入下列代碼，就可以根據用戶選擇拖拽指定的點：

case ComboBox1. ItemIndex of
0: ChartTool2. DragStyle :=dsX;
1: ChartToo12. DragStyle:= dsY;
2: ChartToo12. DragStyle:= dsBoth;
end;

• 顯示數值點( Pointer)。為便于拖拽，設定序列的 Pointer屬性為true，使數值點直觀顯示：

Series1. Pointer. Visible := CheckBox12 Checked;

    CheckBox12是設定拖動工具是否被激活的。

• 序列( Series)。拖動點是指具體的某一個序列，所以拖動前需要指定拖動的序列或在工具激活時設定序列名稱，如：

ChartTool2. Series : =Series1;     // Chart1拖點工具對應的序列1
ChartTool4. Series : =Series3;     // Chart2拖點工具對應的序列3

兩圖表同步拖點。如果希望在拖圖表Chart2的序列時，Chart1中對應序列的值也能夠同步移動，只需要在拖點工具的OnGragPoint事件中加入下列代碼：

procedure TForm1. ChartTool4DragPoint(Sender: TDragPointTool; Index: Integer);
begin
    Series1. YValue[Index]: =Series3 .YVAlue [Index];
end;

    如果希望相互拖動同步，可在Chart1的拖點工具的OnGragPoint事件中加入代碼：

Series3.YValue[ Index] := Series1. YValue[Index];

• 演示程序中還使用ChartGrid1組件顯示序列的數據，可以知道，隨著鼠標的拖動，柵格中的數據也在發生變化。如果拖動X或者X與Y一起拖動，這時柵格中出現了一個X對應兩個Y值的情況。

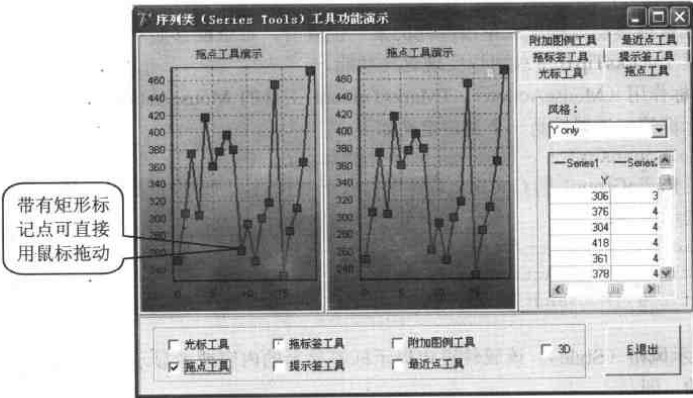

• 工具使用效果。拖點工具TDragPointTool運行階段的效果如下圖所示。

拖拽標簽工具（TDragMarksTool）

    拖拽標簽工具TDragMarksTool提供了隨意拖動圖表標簽的功能，當工具被激活后，只要序列的標簽顯示，就可用鼠標拖到希望的位置；如果標簽沒有顯示，那是拖不動的，這時，設定序列的Marks特性為ture就可以了，如：

Series1.Marks.Visible：= CheckBox3.Checked；// CheckBox3為是否顯示 Marks檢查框

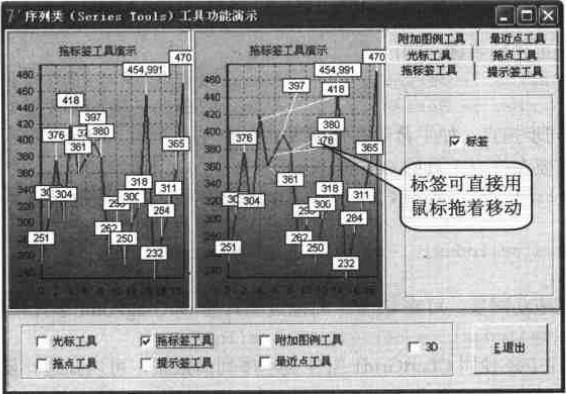

    拖拽標簽工具TDragMarksTool的使用效果如下圖所示。
