Teechart圖表應用技術詳解—第四章之序列帶和序列裁剪工具

TeeChart for .NET中文版讓您在使用和學習上沒有任何語言障礙，至少可以節省30%的開發時間。TeeChart for .NET中文版具有易上手，使用方便，穩定性好，性價比高，價格優惠等優勢，并且針對Web應用提供無限制服務器分發授權方式，非常有利于產品集成。

    好消息！！！11月慧都技術服務月，TeeChart圖表的TeeChart for .NET>>也參加了哦，現在購買立省￥631，抓緊時間購買吧！早買早享受哦！

點擊下載TeeChart for .NET最新試用版

序列帶工具( TSeriesBandTool)

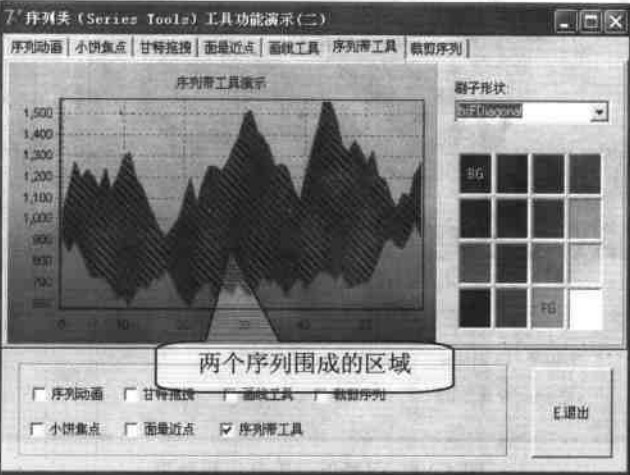

    序列帶工具TSeriesBandTool用于顯示由兩個序列圍成的區域，然后用指定的顏色、刷子進行標示。也就是說，該工具使用時必須要指定兩個序列Series1和Series2后才能正常顯示效果，如下圖所示。

序列裁剪工具( TClipSeriesTool)

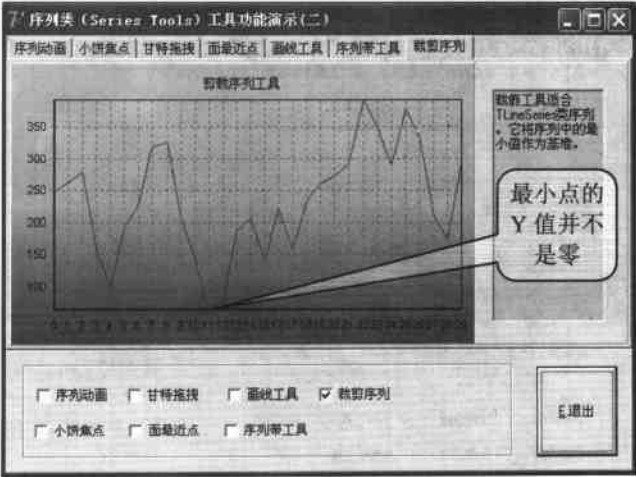

    序列裁剪工具TClipSeriesTool的作用是能夠在有限的窗口內表示圖表的許多屬性，該工具使用時只需設定需要裁剪的序列，且該序列處于激活狀態就可以了。運行效果下圖所示，可以看出，曲線與坐標軸接觸點的數值并不是0，也就是說該工具是以序列的最小值作為坐標的零點。

綜合應用舉例

    在這個例子中，為了敘述和設計方便，在每一個TabSheet頁面中演示一種工具，并且需要?jiǎng)討B(tài)修改的參數也在這個頁面顯示。

    在演示程序的主窗口上部放置一個PageControl組件，設定7個TabSheet頁面用于7個工具的Chart組件和其他組件：窗口底部的Panel上的GroupBox組框內放置7個CheckBox組件控制7個工具的激活與關閉。

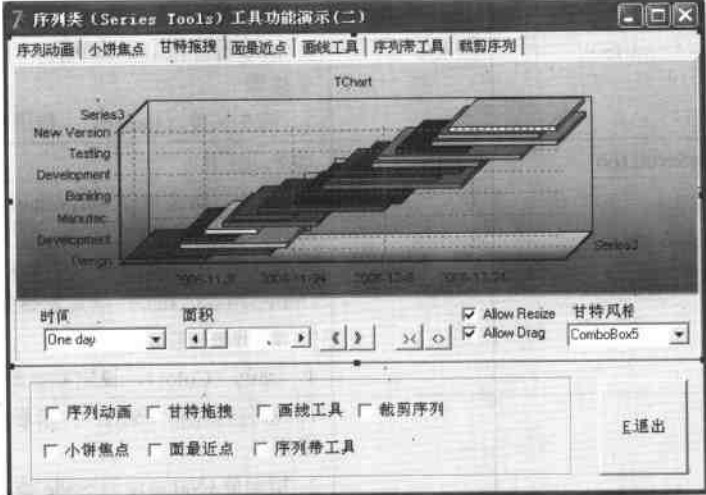

    程序設計階段的界面下圖所示，各工具的主要屬性設置如下列表格所示。

序列類工具功能演示有關屬性設置

注：

• 在設計階段增加工具時，默認將Series屬性設定為Chart對應的Series。

• 每個頁面有關參數設定、組件屬性設置參看源程序。
