坐標箭頭工具( TAxisArrowTool)

    坐標箭頭工具TAxisArrowTool提供了圖表在指定坐標上的左右、上下、內外的平移功能，TeeChart頁面的TChartPageNavigator組件功能與它有點類似，但前者是直接放置在坐標軸的，可以在指定坐標軸上進行平移操作，后者只是多頁面時的平移。

• 位置( Position)。該參數用來設定坐標上的箭頭如何顯示，分為起始、終止和全部顯示三種情況，它被定義為一個類：

TAxisArrowToolPosition(aaStart, aaEnd, aaBoth);

在ComboBox2的OnChange事件中加入下列代碼：

ChartTool1. Position:= TAxisArrowToolPosition(ComboBox2.ItemIndex);

• 滾動百分比( ScrollPercent)。用于設定每次單擊箭頭時窗口的移動比例，用下列代碼實現：

ChartTool1. ScrollPercent : =SpinEdit2.Value;

• 箭頭長度( Length)。該屬性設定坐標軸上顯示的箭頭長度，也可仿照滾動百分比的設定方法，用下列代碼實現：

ChartTool1.Length:= SpinEdit1. Value;

    該工具的運行效果如下圖所示。

坐標滾動工具( TAxisScrollTool）

    當需要實現在坐標軸上拖動鼠標時能使整個序列平移這個功能，坐標軸滾動工具就可以滿足要求。在設計階段增加TAxisScrollTool工具，然后在 CheckBox9的OnClick事件中加入下列代碼：

ChartTool2. Active := CheckBox9. Checked;
ChartTool2。Axis：= Chart2.LeftAxis;//設定作用軸

    當CheckBox9被選中之后，坐標軸滾動工具可用。ChartTool2.Axis：=Chart2.LeftAxis語句指定該工具應用到LeftAxis軸。那么，只要拖動左邊的軸(Y軸)序列就可以沿垂直方向平移，這就是TAxisScrollTool工具的作用。

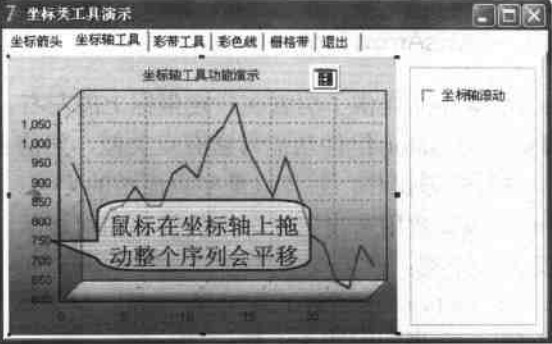

    該工具的運行效果如下圖所示。
