Teechart圖表應用技術詳解—第二章之Teechart組件的應用實例：序列文本源組件SeriesTextSource

Steema公司和慧都科技針對中國市場聯合推出中文版TeeChart for .NET圖表控件，一共漢化2000個詞條（17000個單詞），漢化文檔35000個單詞，包括控件設計時與運行時的界面漢化以及控件使用向導文檔的漢化，總漢化90%以上！

TeeChart for .NET中文版讓您在使用和學習上沒有任何語言障礙，至少可以節省30%的開發時間。TeeChart for .NET中文版具有易上手，使用方便，穩定性好，性價比高，價格優惠等優勢，并且針對Web應用提供無限制服務器分發授權方式，非常有利于產品集成。

點擊下載TeeChart for .NET最新試用版

Teechart組件的應用實例

 Steema為了充分發揮TeeChart頁圖表組件的功能，將圖表編輯器的選項卡進行了拆分，構成獨立的可視或非可視組件，由程序設計員根據用戶的功能要求進行重新組合，以滿足用戶需要。

序列文本源組件SeriesTextSource

演示：SeriesTextSource。

功能：演示文本文件作為數據源時該組件的使用方法。從其他途徑獲得的數據文件以文本形式存儲時，利用該組件如何實現圖表方式的顯示。

設計：

采用文本作為圖表組件序列的數據源時可以采用兩種途徑。

在程序設計階段

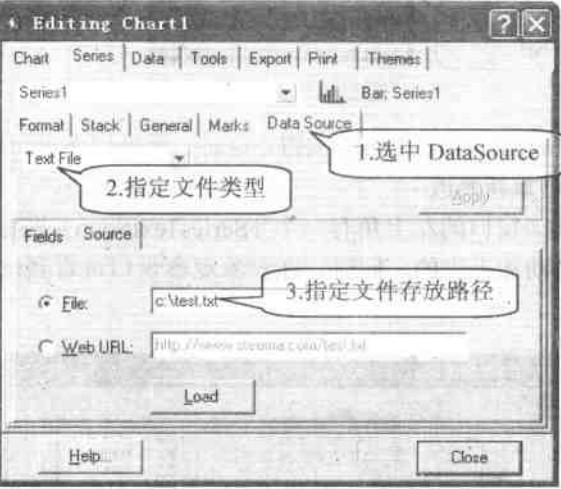

在窗體拖入圖表組件Chart1并增加序列TBarSeries為Series1，然后打開Series選項卡中的DataSource頁面，選定數據源為TextFile型，并在下面的Source選項卡中設置文本文件所在位置，如下圖1所示。
圖1

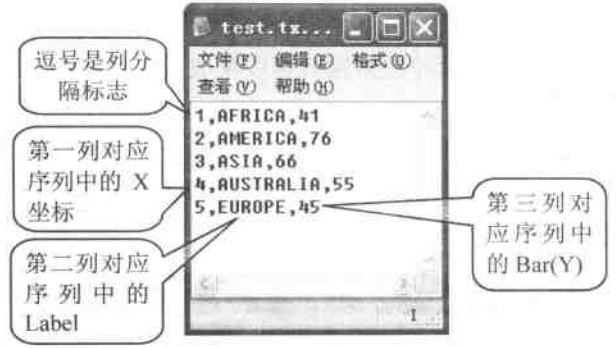

選擇圖1的Fields選項卡，指定文本源中列與序列中的Label、X、Y坐標的對應關系，如圖2所示。文本數據源顯示在圖3中，從圖3可以看出，柵格中Column列的數字是文本中的數據所在的列號，例如Column和Text對應的數字2說明序列中的Text就是文本文件的第2列的內容。
圖2
圖3
待有關項設置完成后，單擊Apply按鈕，這時，就可以在窗口中看到如圖5所示的顯示結果，如果不理想可重新修改。

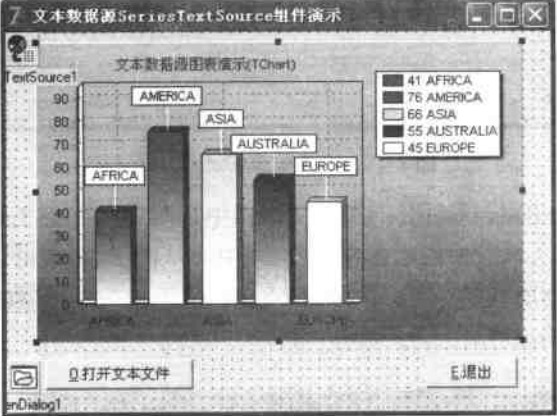

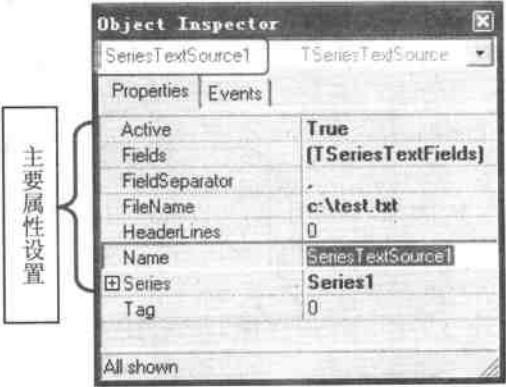

從4中看出，窗口的左上角有一個TSeriesTextSource圖標，這是在選中數據源類型為TextFile時系統自動加上去的，同時，在對象觀察窗口可看到這個組件的有關設置，如圖5所示。
圖4
圖5

在程序運行階段

當在程序設計階段設置文本數據源的屬性時，先在窗體中拖入圖表組件Chart、序列文本數據源組件SeriesTextSource和打開文件對話框組件OpenDialog，然后在打開文本文件按鈕的OnClick事件中加入下列代碼：

procedure TForm1.Button2Click(Sender:TObject);
begin
if OpenDialog.Execute then
  begin
  SeriesTextSource1.FileName:=OpenDialog1.FileName;
  SeriesTextSource1.Fieldseparator:=',';
  SeriesTextSource1.HeaderLines:=0;
  SeriesTextSource1.Series:=Series1;
  SeriesTextSource1.Fields[0].FieldIndex:=1;
  SeriesTextSource1.Fields[0].FieldName:='X';
  SeriesTextSource1.Fields[1].FieldIndex: =2;
  SeriesTextSource1.Fields[1].FieldName:='Text';
  SeriesTextSource1.Fields[2].FieldIndex:=3;
  SeriesTextSource1.Fields[2].FieldName:='Bar';
  SeriesTextSource1.Active:=true;
  end;
end;

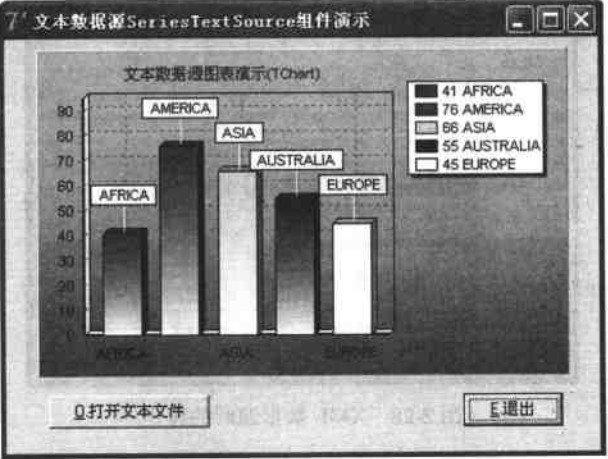

在這個例子中使用了 TOpenDialog對話框，采用隨時打開文件隨時顯示的方法顯示文本數據源，這樣使用起來更方便也更靈活，程序運行效果如圖6所示。

圖6

打開文本數據源的運行效果
