    圖表導出是指將圖表組件產生的圖形轉換為某種格式或以文件形式保存或復制到剪貼板上。Tee Chart Pro v7提供了豐富的轉換格式，圖形可導出的格式有： Native tee、PNG、GIF、BMP、WMF、EMF、JPEG、PCX、PDF、EPS、VML、SVG、GDI+等，數據導出的格式有：Native(二進制或文本)tee、文本(CSV)、XML、Excel、HTML表等。

通過調用圖表組件的方法導出

    Tee Chart Pro v7為導出圖表提供了多種方法。在程序運行過程中，可以通過調用圖表組件有關復制與保存位圖文件的方法實現圖表導出。組件中的方法可分為兩組，一組是保存為Bitmap格式的位圖文件和元文件( Metafile。)格式，如

• Chart1.SaveToBitmapFile( Const FileName:string);

• Chart1.Save ToBitmapFile( Const FileName:string: Const R:TRect);

• Chart1.Save ToMetafile( Const FileName:string);

• Chart1.Save ToMetafileEnh( Const FileName: string);

• Chart1.Save ToMetafileRect(Enhances:Boolean, Const FileName: string; Const R:TRect );

    另一組方法是將圖表以位圖或元文件格式復制到剪貼板上，如：

• Chart1.Copy ToClipboardBitmap;

• Chart1.Copy ToClipboardBitmap( Const R:TRect);

• Chart1.Copy ToClipboardMetafile( Enhanced: Boolean);

• Chart1.Copy ToClipboardMetafile(Enhanced: Boolean; Const R:TRect );

通過調用非可視組件的方法導出

    在 TeeChart Pro v7的源程序中，包含類似TeeJPEG.pas、TeePNG.pas、TeeSVGCanvas.pas等一些*pas文件，通過仔細分析發現，這些文件的作用就是將圖表組件顯示的圖表導出為指定的格式。為將圖形轉換為指定格式，需將對應文件在用戶程序的uses段進行引用，也就是說在源程序的uses段加入相應的源文件例如，需要轉換為JPEG格式，則在ues段加入TeeJPEG。即uses TeeJPEG

    然后，在導出的代碼段中采用下列格式調用：

procedure TeeSaveToJPEG( APanel:TCustomTeePanel;//圖表組件的Panel
Const FileName:WideString;//需要保存的文件名
AWidth, AHeight: Integer);// Panel的寬、高

    其中APanel就是圖表組件的Panel， FileName是需要導出的文件名， AWidth、 AHeight分別為Panel的寬和高。下面的代碼將圖表導出為BB.PG文件：

TeeSaveToJPEG (Chart1,'BB.JPG', 289, 229);

    為了便于讀者程序設計時使用，下表中列出圖表組件未提供的格式導出所使用的源程序與調用格式。

導出格式列表

注意：在導出上標中的任一格式時，必須在uses段引用指定格式的源代碼。

導出對話框( Export Dialog)的調用

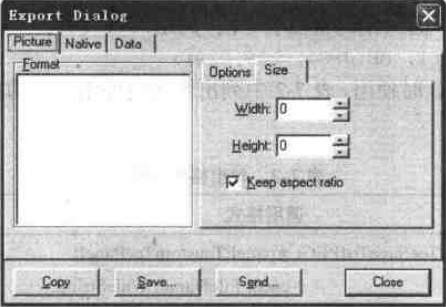

    在Tee Chart Pro v7的源代碼中，可以找到導出對話框( Export Dialog)窗口及對應代碼，由于該對話框與多個窗體有關，用戶很難在短時內將其關系搞清楚，直接調用這個對話框出現的一些錯誤也不知如何處理，這里采用在圖表編輯器的基礎上實現調用導出對話框的功能，導出對話框設計階段的界面如下圖所示。

    為了能夠實現導出對話框的功能，這里提供一個最為簡便且與直接調用效果完全相同的方法。在Delphi7的TeeChart組件板上提供了圖表編輯器對話框 TChartEditor，程序設計時可將該組件拖入窗體，然后在調用導出對話框Button2的OnClick事件中加入下列代碼：

begin
ChartEditor1.HideTabs:=
[cetMain, cetGeneral, cetAxis, cetTitles, cetLegend,
cetPanel, cetPaging, cetWalls, cet 3D, cetSeriesGeneral,
cetSeriesMarks, cetAllSeries, cetSeriesData, cetExport,
cetTools, cetPrintPreview];
ChartEditor1.Title:='圖表導出( Export)';
ChartEditor1.HighLightTabs:=true;//高亮
ChartEditor1.DefaultTab:=cetExport;//頁面名稱，導出頁面
ChartEditor1.Execute;
End;

    該代碼中的ChartEditor1.HideTabs的作用是將TChartEditor組件中的頁面全部隱藏，然后，以高亮的形式顯示導出頁面( Export)。下圖有單擊調用導出對話框后顯示的導出頁面，與直接調用導出對話框的效果一致。下圖所示的對話框Picture選項卡的Format列表框中顯示的內容中只有三種導出類型，出現這種現象的原因是導出的每種格式都是需要源代碼支持的，因此，在用戶程序的uses段需加入下列引用：

TeePDFCanvas,
TeeSVGCanvas,
TeeVMLCanvas
TeePSCanvas,
TeePCX,
TeeGIF,
TeePNG
TeeJPEG

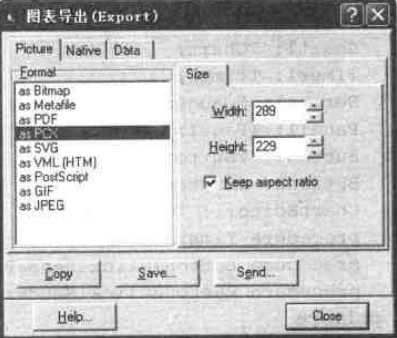

    上述引用加入后，需要重新啟動計算機，然后再運行該程序，這時導出對話框的Picture選項卡的Format列表框顯示的內容就發生變化——增加了新的格式，如下面右圖所示：

導出對話框調用演示實例

    導出對話框調用演示的設計階段界面如下圖所示。窗體上部是圖表組件Chart1，下部的

Panel1上放置導出對話框和退出兩個按鈕Button2和Button1，以及圖表編輯器組件ChartEditor1和定時器Timer1。

    圖表編輯器ChartEditor1是在Button2的OnClick事件中調用的，代碼如導出對話框( Export Dialog)的調用中所示。定時器組件是考慮到Series1:TGaugeSeries是一個儀表組件，在任一時刻都只有一個值，所以在Timer1的OnTimer事件中用隨機函數發生器產生0~100的一個整數，使得該組件在程序運行期間一直處于動態變化之中。下面是演示程序的源代碼：

unit Unit1;
interface
uses
Windows, Messages,SysUtils,Variants,Classes,Graphics,Controls,Forms,Dialogs,Series,TeEngine,TeeGauges,ExtCtrls,TeeProcs,Chart,TeePDFCanvas,TeeSVGCanvas, TeeVMLCanvas,TeePSCanvas,TeeGIF,TeePNG,TeeJPEG,TeeEdit,
Buttons,StdCtrls,JPEG,TeeExport,TeeBmpOptions,TeeEmfOptions,TeeEdiTCha,Menus;
type
TForm1=class(TForm)
Chart:TChart;
Timer1:TTimer;
Series1:TGaugeSeries;
Panel1:TPanel;
Button1:TButton;
Button2:TButton;
ChartEditor1:TChartEditor;
procedure Timer1Timer(Sender:TObject);
procedure Button1Click(Sender:TObject);
procedure Button2Click(Sender:Tobject);
Private
{Private declarations}
public
{Public declarations}
end;
var
Form1:TForm1;
implementation
{$R * .dfm}
procedure TForm1.Timer1Timer(Sender:Tobject);
begin//定時器事件中產生隨機數驅動儀表盤
Series1.Value:=Random(100);
end;
procedure TForm1.Button1Click(Sender: TObject):
begin// Button1為退出按鈕
Close;
end;
procedure TForm1.Button2Click(Sender:TObject);
begin//調用圖表編輯器的導出對話框( Export Dialog）
ChartEditor1.HideTabs:=//隱藏所有頁面
[cetMain, cetGeneral, cetAxis, cetTitles,cetLegend, cetPanel, cetPaging, cetWalls,cet3D, cetSeriesGeneral,cetSeriesMarks,cetAllSeries,cetSeriesData,cetExport, cetTools, cetPrintPreview];
ChartEditor1.Title：=·圖表導出( Export)'；
ChartEditor1.HighLightTabs:=true;//高亮
ChartEditor1.De faultTab:=cetExport;/頁面名稱：導出
ChartEditor1.Execute;//執行組件
end;
end.

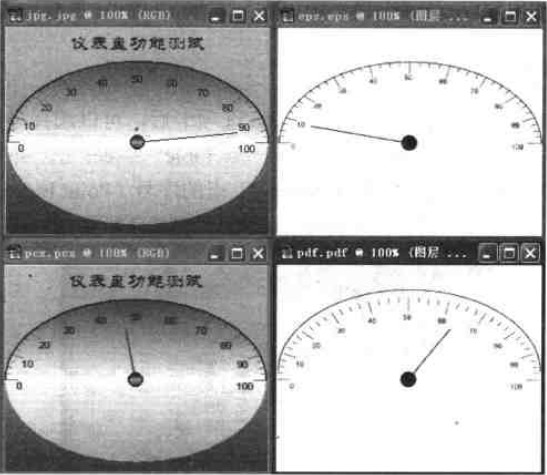

注意：圖表編輯器的Chart屬性一定要設定為圖表組件名，否則將調用失敗。下圖是導出的JPG、EPS、PCX和PDF格式效果示意圖。
