Teechart圖表應用技術詳解—第二章之Teechart組件的應用實例：圖表滾動棒與頁面導航組件

Steema公司和慧都科技針對中國市場聯合推出中文版TeeChart for .NET圖表控件，一共漢化2000個詞條（17000個單詞），漢化文檔35000個單詞，包括控件設計時與運行時的界面漢化以及控件使用向?qū)臋n的漢化，總漢化90%以上！

TeeChart for .NET中文版讓您在使用和學習上沒有任何語言障礙，至少可以節省30%的開發時間。TeeChart for .NET中文版具有易上手，使用方便，穩定性好，性價比高，價格優惠等優勢，并且針對Web應用提供無限制服務器分發授權方式，非常有利于產品集成。

點擊下載TeeChart for .NET最新試用版

Teechart組件的應用實例

Steema為了充分發揮TeeChart頁圖表組件的功能，將圖表編輯器的選項卡進行了拆分，構成獨立的可視或非可視組件，由程序設計員根據用戶的功能要求進行重新組合，以滿足用戶需要。

圖表滾動棒與頁面導航組件

演示： ChartScrollBar與ChartPageNavigator組件。

功能：本例通過圖表滾動與翻頁導航組件，演示在圖表點數很多的情況下如何控制圖表的滾動和翻頁，即使圖表數據規模很大，也可以使用戶非常方便地瀏覽圖表概貌和局部細節。

設計:

設置 ChartScrollBar和ChartPageNavigator組件的Chart屬性為對應的圖表組件名Chart1，使這兩個操作圖表的組件與圖表建立聯系。
設定ChartScrollBar組件可以操作最大頁面數等有關參數，在Form的Oncreate事件中加入下列代碼：
```
ChartScrollBar1.Min:=1;
ChartScrollBar1.Max:=60;        //該最大值是指頁面數最大值
ChartscrollBar1.Position:=1;
```
其中參數Max是指可以控制的圖表頁面數。假如序列共有1200個點，每頁最大點數即Chart1.MaxPointsPerPage屬性的值是20，那么Max=60。

序列的點標記( Pointer)和值標簽可以在設計階段通過圖表編輯器的Series選項卡中進行設置，在程序運行階段通過下列代碼進行控制。

Series.Pointer.Visible:= true;        //點標記可見
Series.Marks.Visible:=true;          //值標簽可見
Chart1. View3D:=true;               //以3D方式顯示

為方便用戶在翻頁時知道當前所在頁面，在設計階段可以通過圖表編輯器的Paging和Tools選項卡中設定顯示頁碼和顯示格式，如圖1所示。在圖1的Tools選項卡中設定頁碼顯示格式，其設計階段和實際運行效果如圖2和圖3所示。
圖1

設置：如下所示

組件名稱	屬性名	設定值	備注
TChart	Name	Chart1	用圖表編輯器設定
TChartScrollBar	Name	ChartScrollBar1	設定圖標滾動組件隸屬Chart1
TChartScrollBar	Chart	Chart1	設定圖標滾動組件隸屬Chart1
TChartPageNavigator	Name	ChartPageNavigator1	圖表占用多個頁面時按頁移動
TChartPageNavigator	Chart	Chart1	圖表占用多個頁面時按頁移動
TCheckBox	Name	CheckBox1	標簽檢查框
	Caption	標簽
	Checked	ture
TCheckBox	Name	CheckBox2	點標記檢查框
	Caption	點標記
	Checked	ture
TCheckBox	Name	CheckBox3	3D方式顯示檢查框
	Caption	3D
	Checked	true

技巧：

ChartScrollBar與ChartPageNavigator組件的功能很類似，實際應用中可根據個人喜好選擇一種方法。
如果不設定Chart組件每頁顯示的最大點數，這兩個組件將不起作用，因為圖表組件將所有點顯示在一個頁面上，當然就不需要滾動了。
ChartScrollBar組件的Max等參數最好放在代碼中設定，通過每頁點數和實際點數獲得需要顯示的頁數，這時，就可以利用這兩個中的任意一個進行翻頁和滾動了。

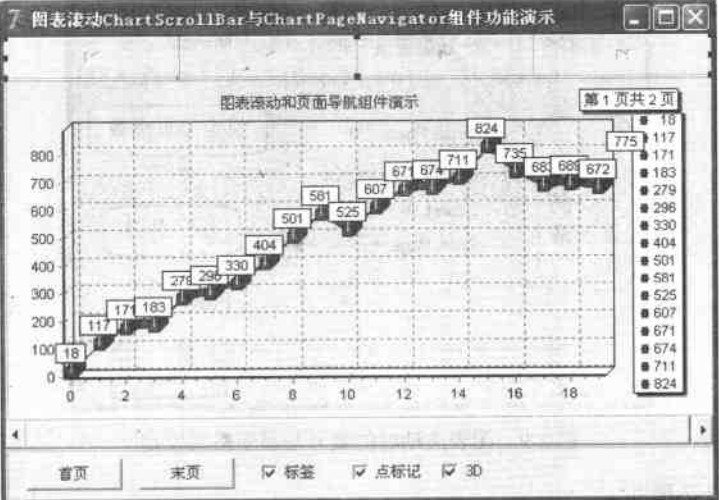

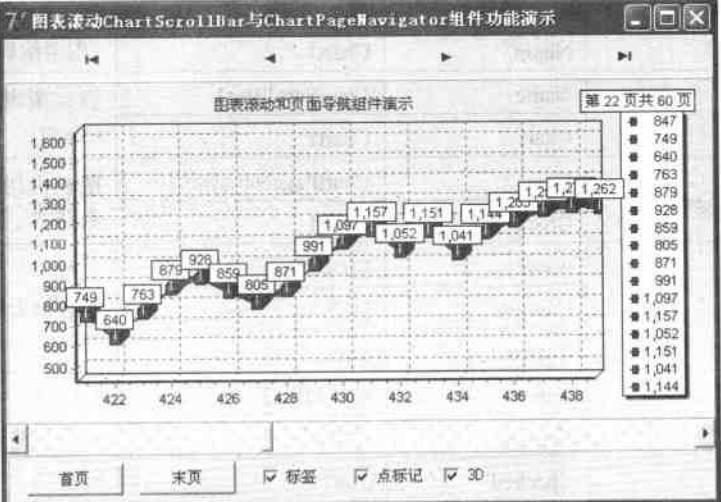

界面：程序設計和運行階段的界面如下所示。

圖2

ChartScrollBar與ChartPageNavigator組件演示設計階段
