【操作視頻】奔馳漏油了，你的模型還好嗎？

最近奔馳因為漏油了，火了。但是我們在流體分析的時候，也經常出現模型不封閉，沒法繼續分析的情況。所以今天想給大家介紹下，模型在分析前的準備。

Flow Simulation 把流體分析劃分為兩個獨立的類型：內流 和 外流。

內流分析：

流體在固體內部流動，要確保模型封閉。除自然對流的問題，必須有入口和出口條件，才是有效流體區域。通常情況下，需要添加封蓋完成密封，可以通過模型檢查來完成判斷。

外流分析：

流體在固體外部流動。有種特殊情況，既有外流和內流的情況，我們將視其為外流分析。模型通常不用特殊處理。

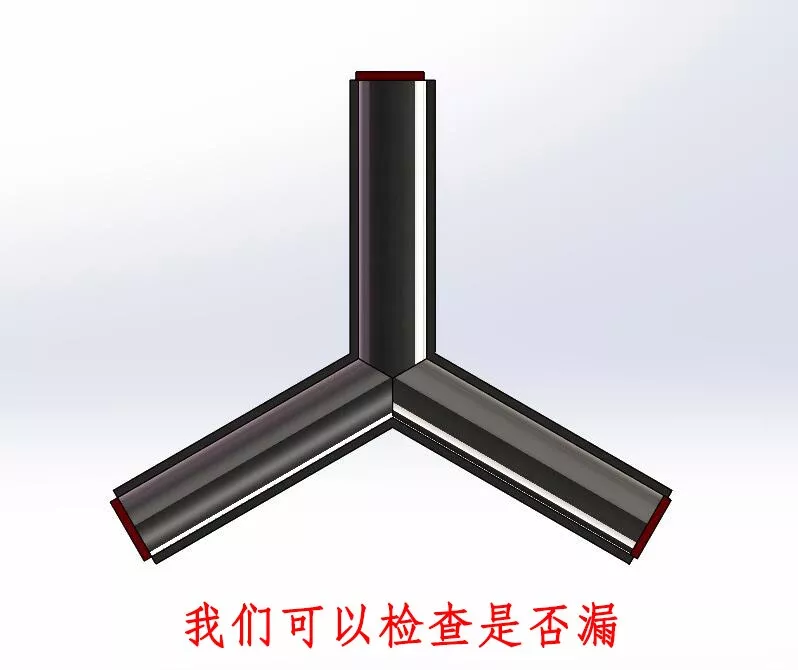

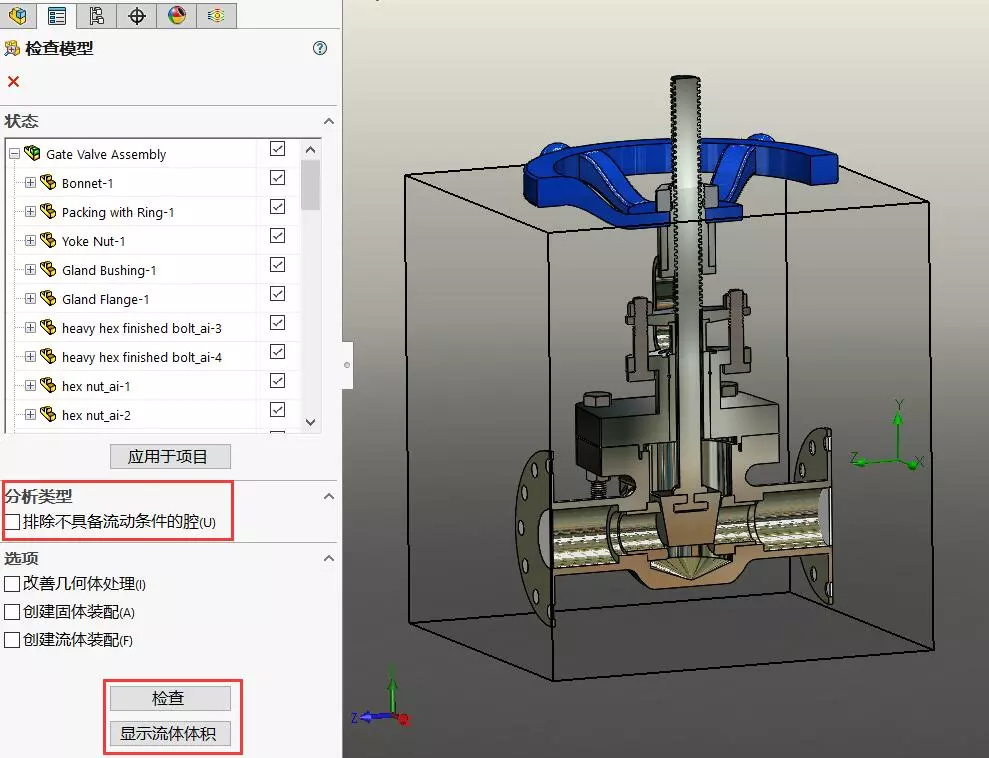

模型檢查的使用，可以幫助完成模型封閉。

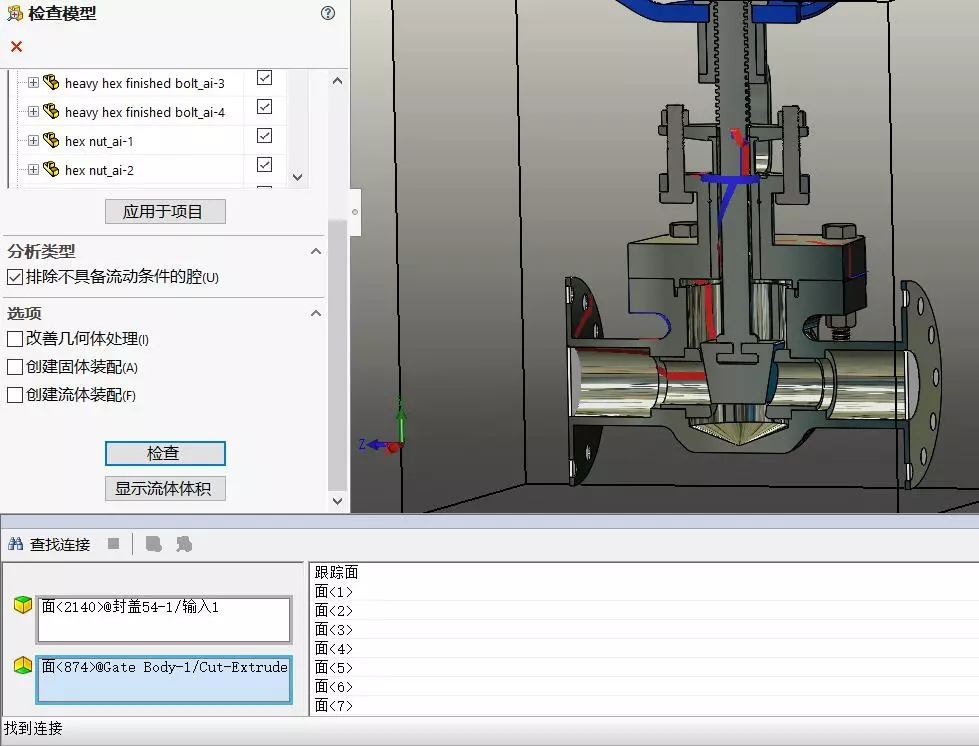

檢查失敗，可以使用泄露跟蹤協助檢查錯誤。

常見的錯誤封蓋（封蓋可以使用封蓋命令，也可以使用拉伸特征或實體裝配）無效接觸和有縫隙。

流體分析前的模型封閉性檢查真的非常重要，會直接影響模型的分析結果，那么如何避免這些分析錯誤呢？

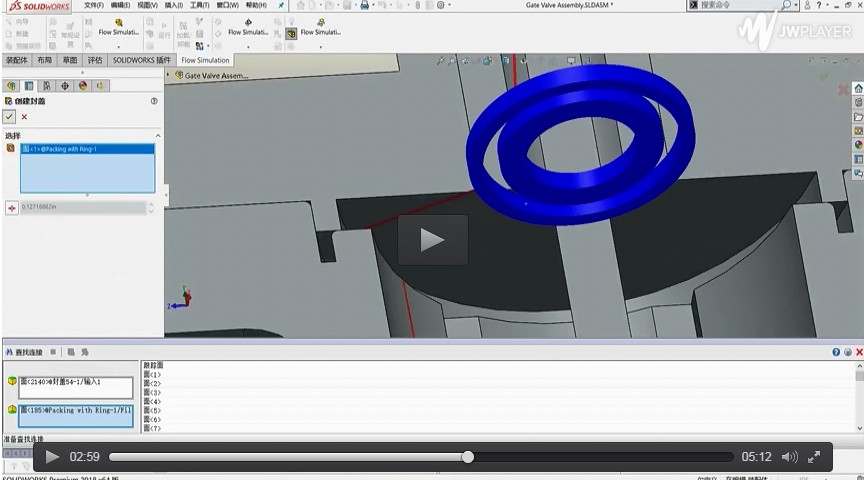

點擊下方視頻文件立即查看詳細操作過程。
