SOLIDWORKS：使您的圖紙栩栩如生！

使用3D模型時，很容易理解裝配體的運動范圍。但是，如何在2D繪圖環境中有效地傳達這一信息呢？好的，“備用位置視圖”使您可以通過在不同位置顯示裝配零件來指示它們的運動范圍，從而快速完成此工作。

它利用模型的配置，使用幻影線在原始模型上疊加一個或多個視圖。您可以在插入視圖之前創建這些配置，也可以選擇在創建視圖時創建新配置。

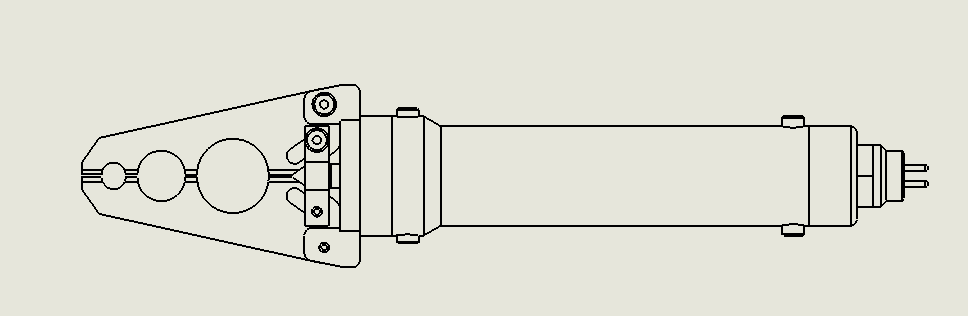

在此示例中，我們將從組件的工程圖視圖開始，該視圖顯示了處于閉合配置的抓手。我們的目標是在夾具處于打開位置的情況下疊加組件的視圖。

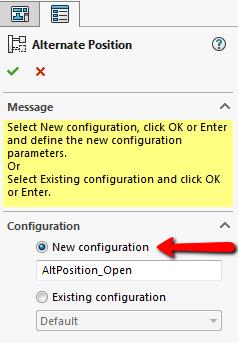

要創建此備用位置，我們將選擇視圖，然后在CommandManager中的“視圖布局”選項卡上單擊“備用位置視圖”。這將打開備用位置視圖PropertyManager，您將在其中找到兩個選項：創建“新配置”或選擇“現有配置”。如果我們的抓爪配置處于打開位置，則可以選擇“現有配置”，然后從下拉菜單中選擇它。由于不這樣做，我們將選擇“新建配置”，然后鍵入新的配置名稱。

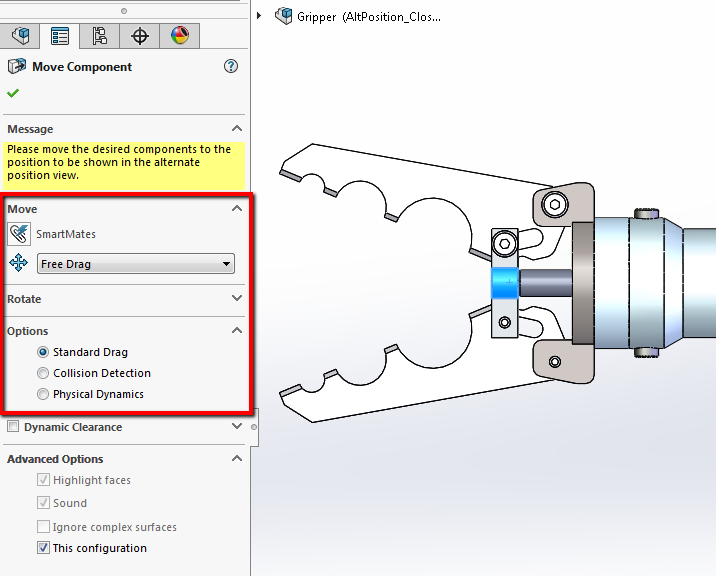

當您單擊確定時，SOLIDWORKS將在活動零部件工具處于活動狀態時切換到裝配體模型（或自動打開它）。您可以使用PropertyManager中的選項將零部件移動/旋轉到所需位置。您甚至可以使用碰撞檢測來實現逼真的運動/位置。

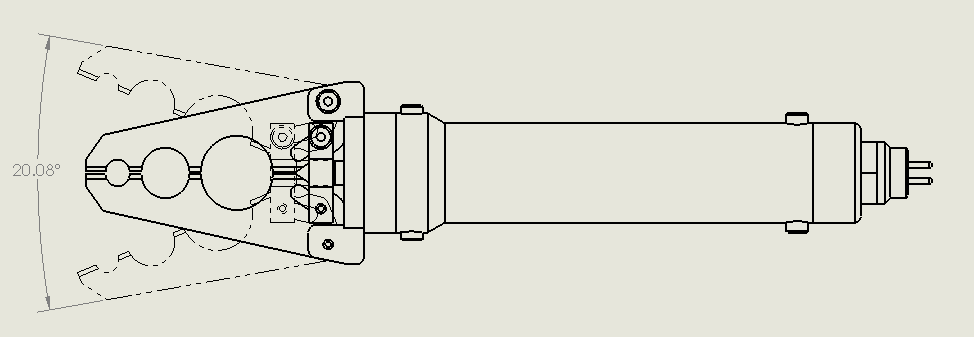

將裝配體對準所需的方向后，單擊“確定”。SOLIDWORKS將切換回工程圖，您將看到新配置的輪廓（以虛線顯示）已添加到工程圖視圖中，您可以根據需要對其進行尺寸標注。
