SolidWorks如何創建和使用配合參考？

在使用 SolidWorks 時，將Mate References（配合參考）應用于常用零件和裝配體是快速輕松地將它們自動配合在一起的好方法。配合參考允許你簡單地將零件或子裝配體拖動到裝配體中并使其自動配合。可以想象一個滑輪以正確的方向自動與軸進行配合。

必須考慮如何使用配合參考。首先，你需要確定是否命名配合參考。命名配合參考將有助于通過將兩個部件拖放到頂層組件中來自動將兩個部件配合在一起。配合參考的相同名稱應位于要配對的兩個部分中。如果未命名配合參考，并且保留默認名稱，則在將零件添加到裝配時仍可使用配合參考。通常，使用默認名稱會將配合參考創建的配合數限制為1，但是有一種方法可以通過使用“peg in hole（插軸入孔）”技術來應用兩個配合。

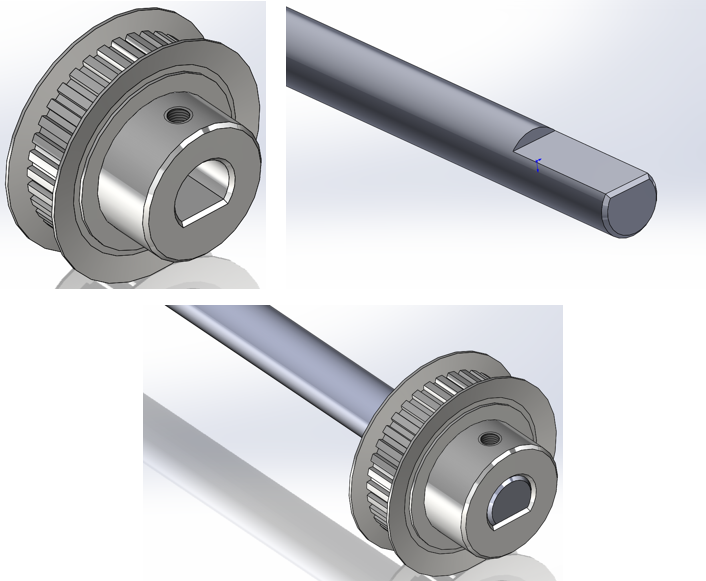

讓我們來看看“peg and hole（軸和孔）”技術是如何工作的。在這個例子中，我們將使用帶有“D”孔的滑輪和固定螺釘螺紋孔。滑輪必須正確定向，以使輪轂朝向軸的末端定位。

你可以從Reference Geometry（參考幾何體）下的Insert Pulldown Menu（插入的下拉菜單）中找到Mate References（配合參考）。

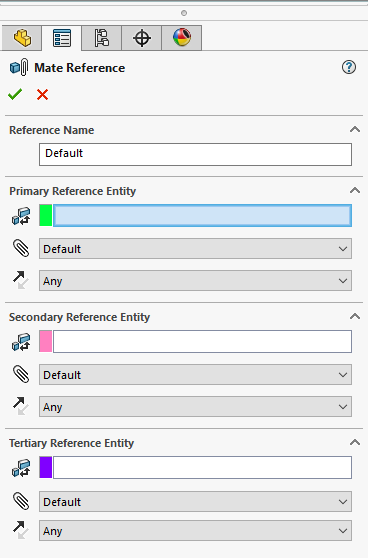

這是配合參考的PropertyManager。對于此示例，引用名稱將保持為“默認”。

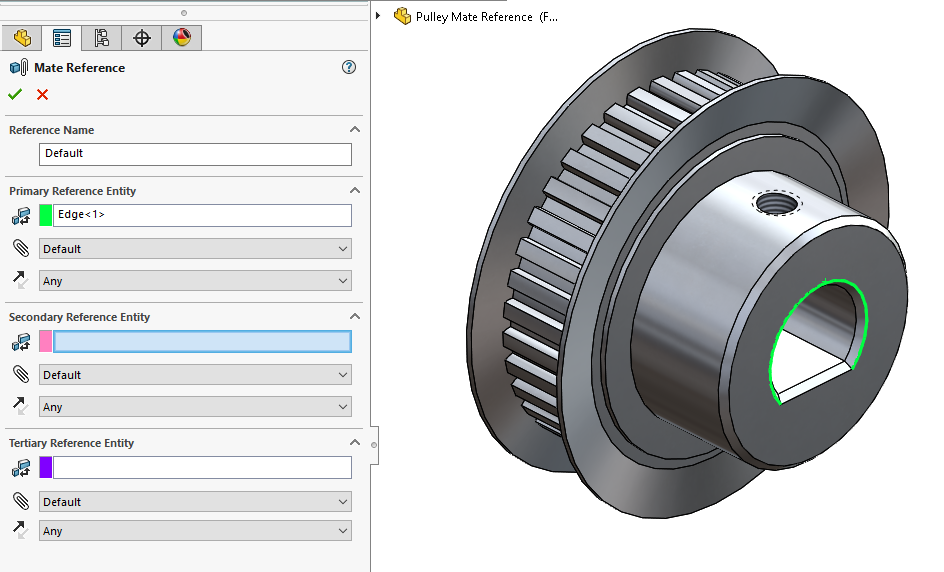

主參考將是“D”孔的邊緣。配合參考類型將為默認，配合參考對齊將為任意。使用“D”孔的邊緣信號SOLIDWORKS在裝配中應用兩個配合; 與軸OD同心并且與軸的端面重合。要記住的一件事是，重合配合將被放置為反對齊，并且可以通過使用Tab鍵切換到對齊。配合將翻轉并將滑輪翻轉到正確的方向。

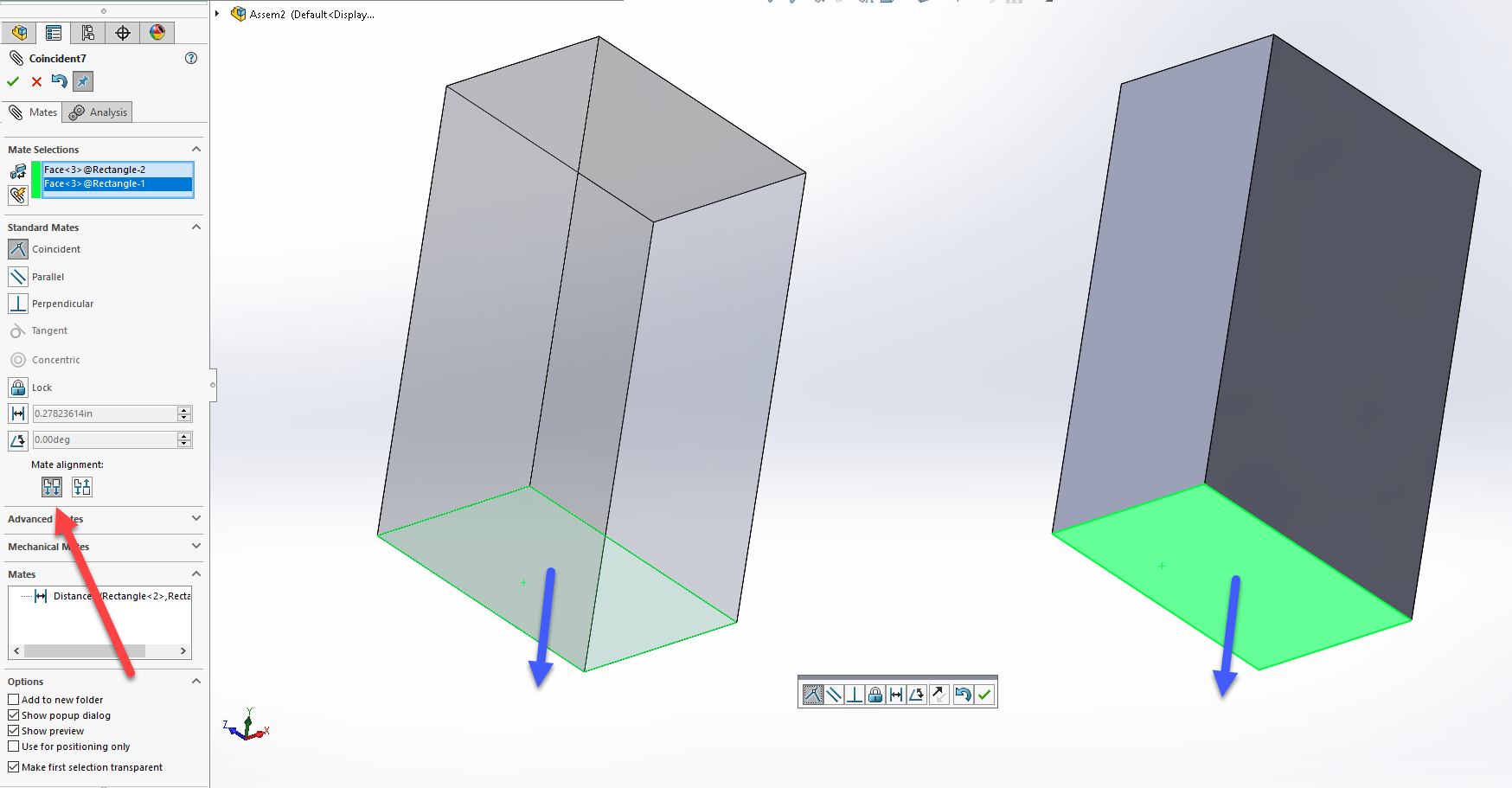

為了描述對齊和反對齊的配合，我們將使用這兩個部分并使用重合配合來配合底面。默認情況下，“對齊”選項將應用于配合。這意味著指向兩個部分上突出顯示的面之外的箭頭朝向相同的方向。

通過選擇反對齊選項，零件翻轉，每個面的箭頭現在指向相反的方向。

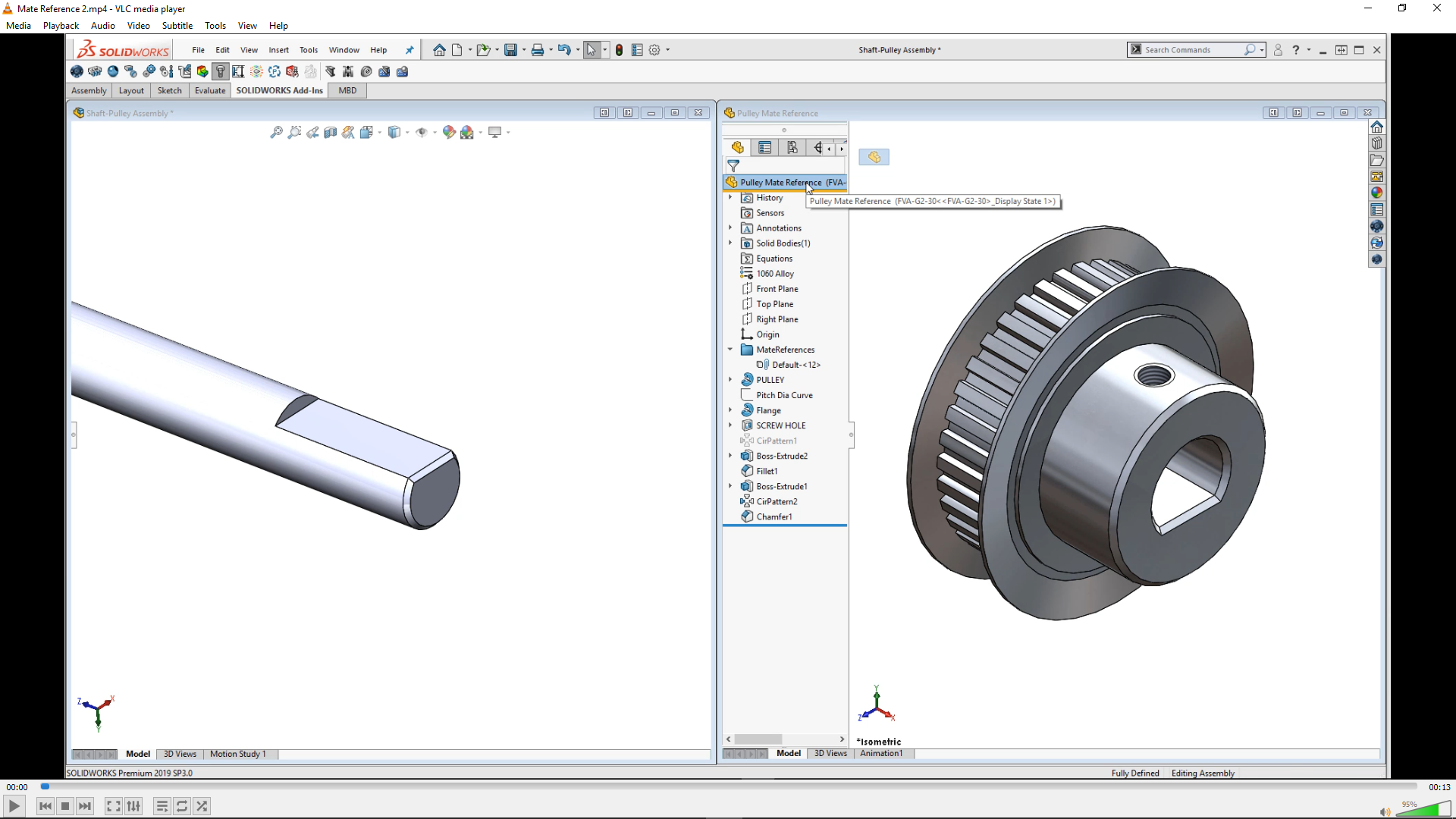

我們知道了在軸，滑輪組件中拖拉滑輪時，配合參考如何進行工作。這是沒有命名的配合參考行為。要記住的重要事項是：使用TAB鍵翻轉配合對齊。

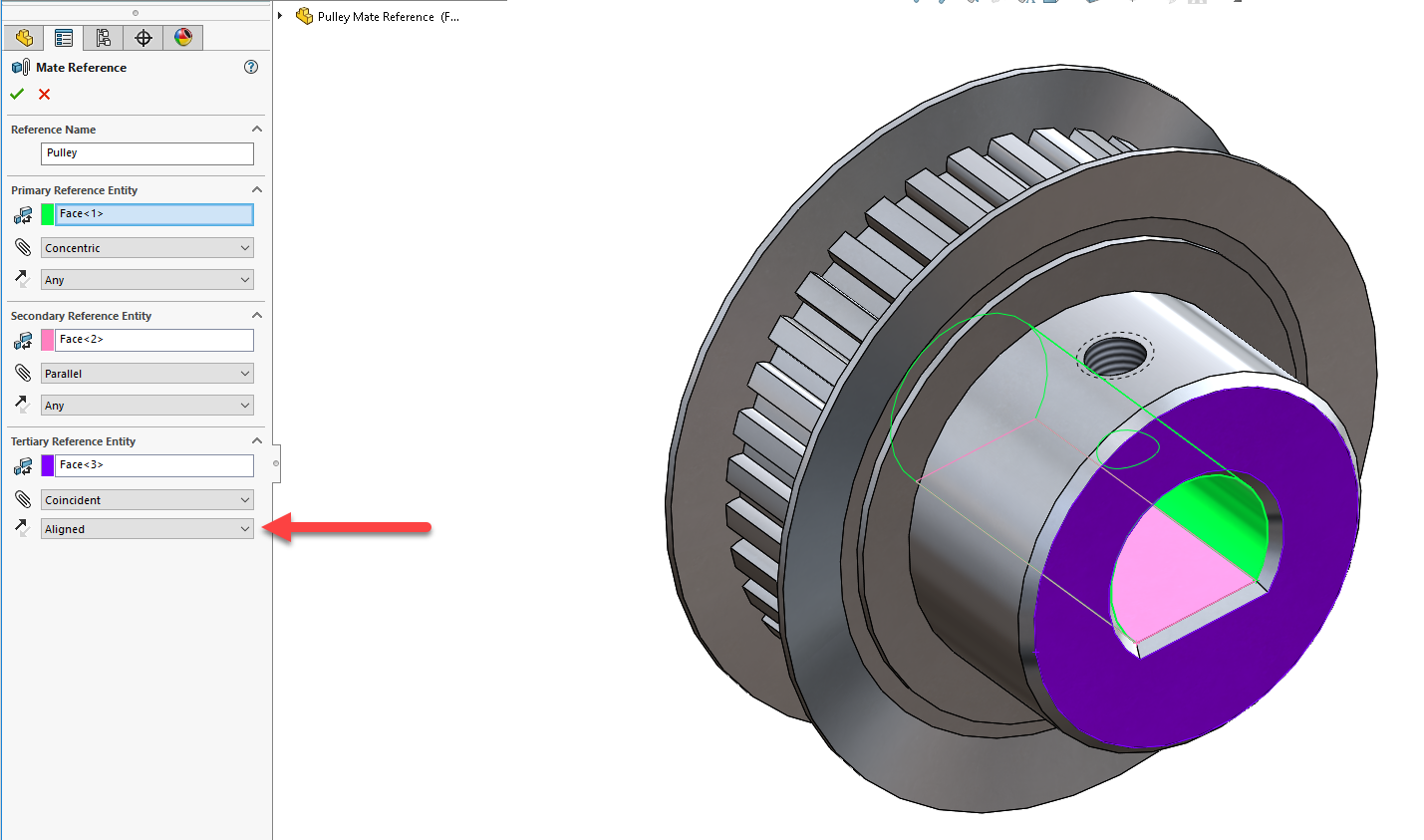

現在，讓我們使用命名后的配合參考設置相同的部分。參考名稱為滑輪，當滑輪添加到組件中時，將使用3個配合將滑輪完全定位到軸上。需要將第三參考配合對齊更改為對齊，因為我們希望將滑輪組裝在軸上，如果對齊是反對齊的，則不要將其配對到它的末端。

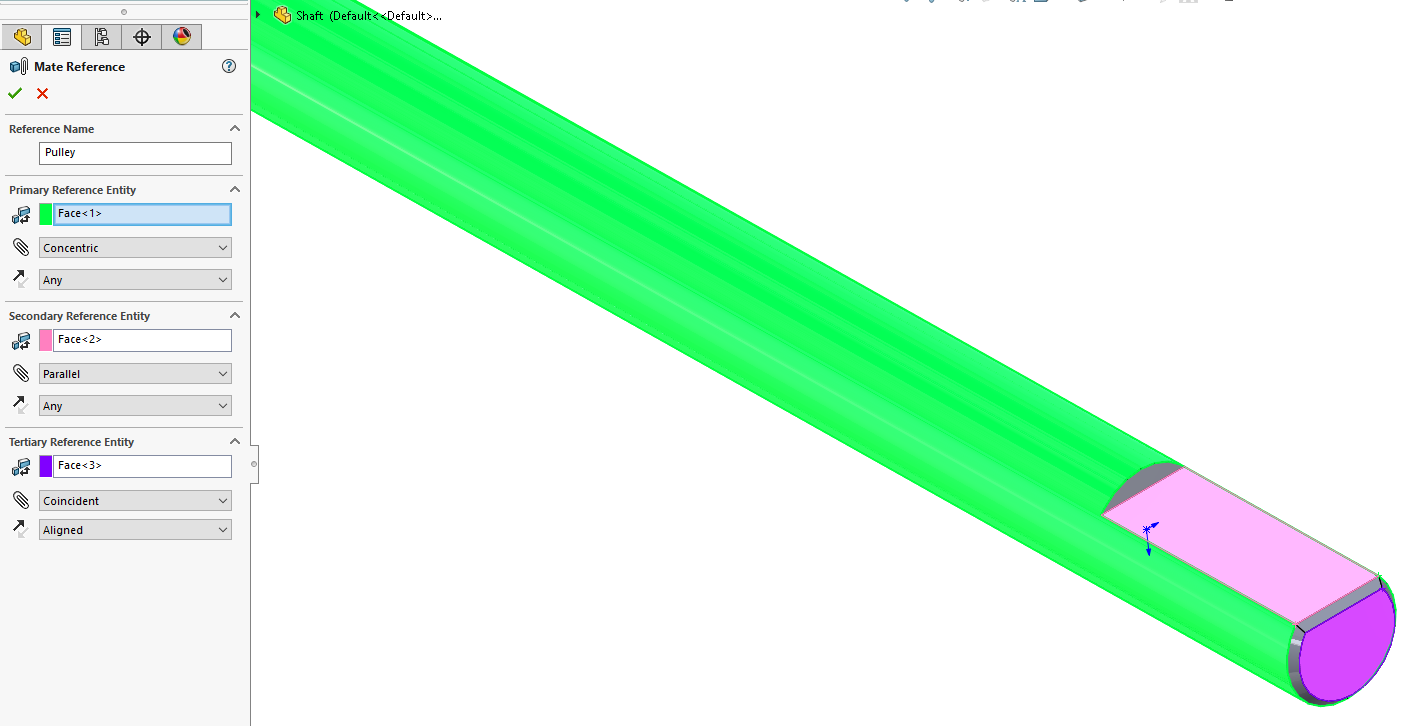

軸將以相同的方式設置。

既然你已經知道如何應用和使用配合參考，那么你就可以節省大量時間，而不必重復地將常用組件重復進行配對。
