SOLIDWORKS 邊界框工具及其教程演示

邊界框工具

邊界框將虛擬長方體放置在每個唯一的（非結構性構件）實體上，并返回厚度，寬度和長度值，并將它們整理為可以在切割清單中顯示的描述。這些值會隨著模型的更改而自動更新，非常適合鋼結構板和木結構板（例如家具）。

但是，如果您決定將“結構”創建為由單個零件而非多體焊接零件組成的組件，該怎么辦？好吧，在SOLIDWORKS的早期版本（2018之前）中，您將完全失去邊界框功能。SOLIDWORKS 2018中的新邊界框功能已解決此問題，該功能可用于零件并執行極其相似的操作。但是，它不是切割清單屬性，而是使用長度，厚度，寬度和體積值填充特定于配置的文件屬性。

它得出的值對于各種應用程序很有用，例如生成標題欄或材料明細表（BOM）中要引用的零件的描述。它還允許您計算工作庫存大小或進行運輸計算等。

邊界框工具如何工作？

看下面的示例：

在這里，我們創建了一個抽屜包裝組件，其中每個面板/組件都是一個零件。

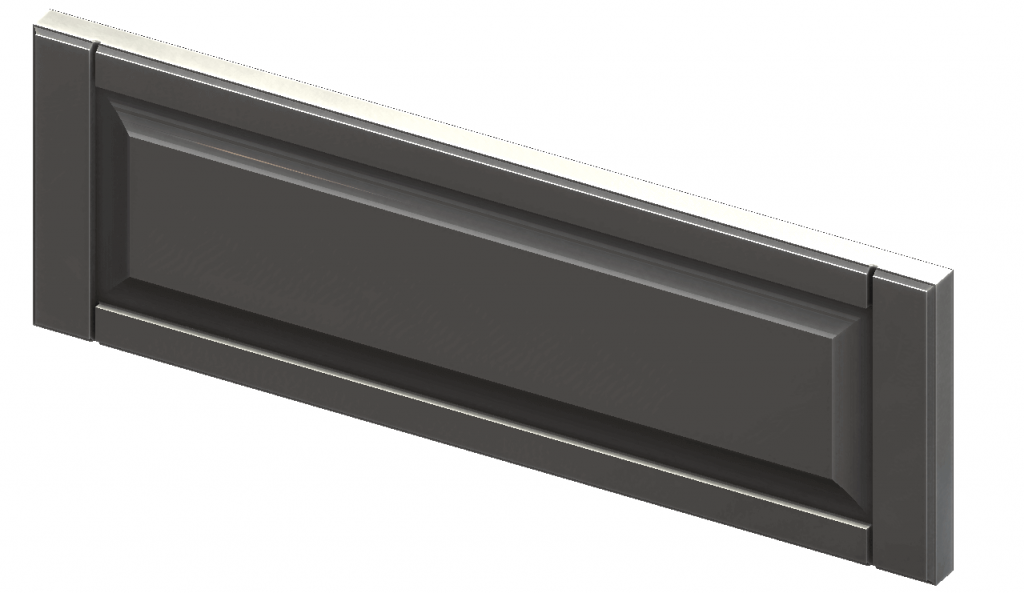

如何將“邊界框”功能應用到抽屜前面：

步驟：

1. 1.啟動工具參考幾何->邊界框。

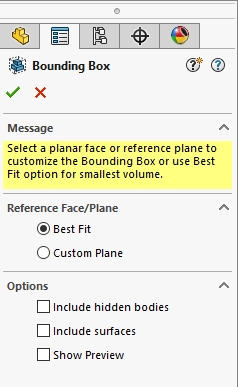

這將啟動“邊界框”屬性管理器。

1. 2.選擇“最適合”選項，然后選擇綠色的勾號以完成功能。“最佳擬合”將使模型幾何體上的最小虛擬長方體適合。而“自定義平面”將允許您選擇一個平面或平面來定義邊界框的方向。

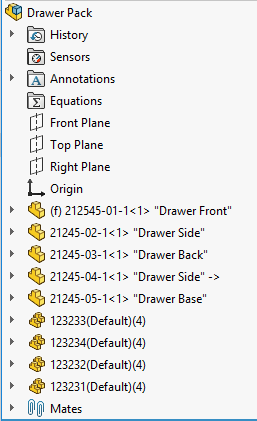

2. 3.將邊界框功能添加到樹的頂部，并將虛擬長方體應用于所生成模型的范圍（以藍色點劃線顯示）。

3.

4.

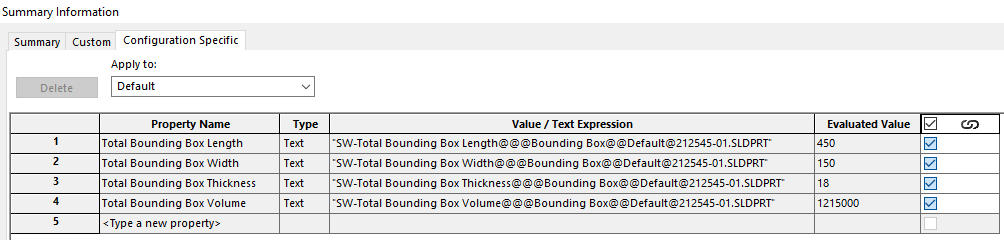

5. 4.檢查特定于配置的屬性，您將看到它生成了總邊界框的長度，寬度，厚度和體積屬性。

6.

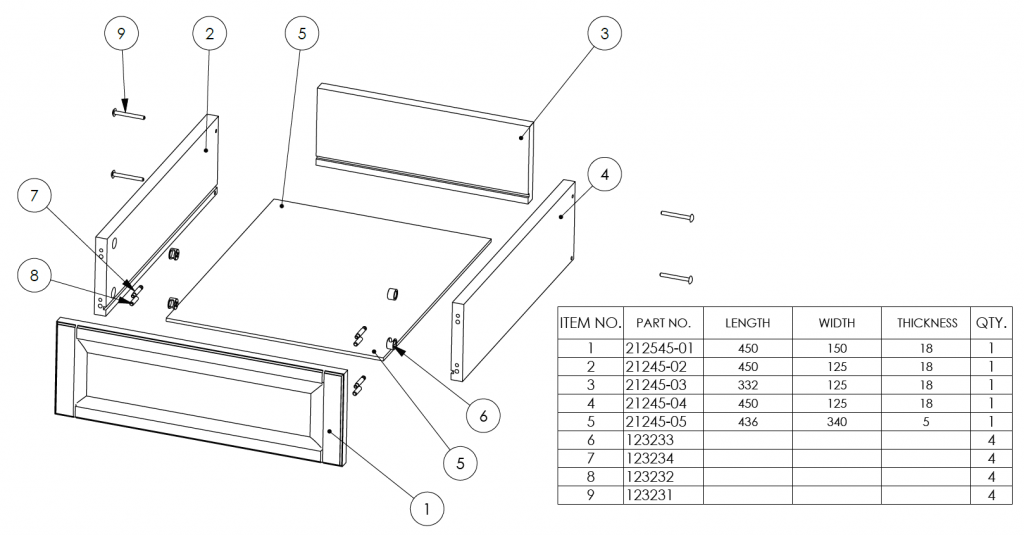

7. 5.抽屜包裝組件中的所有面板均已完成此操作。如果我們為此裝配創建材料明細表，則可以看到我們可以在其自己的列中引用邊界框值。

8.

9. 6.我們還可以將這些值整理到一個名為“描述”的屬性中。

10.

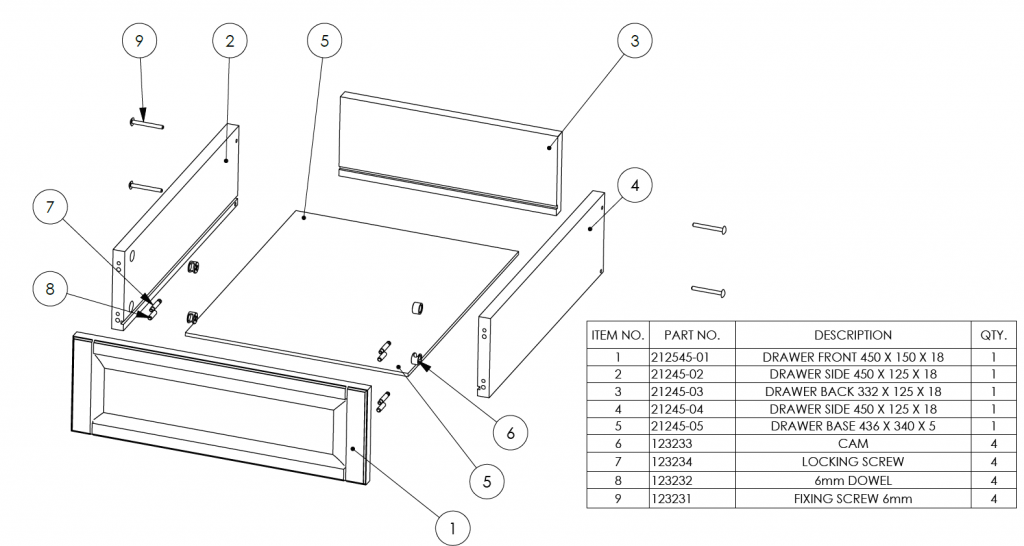

11. 7.這為我們提供了參數鏈接的“描述”屬性，并且BOM表中不再需要長度，寬度，厚度列。

12.

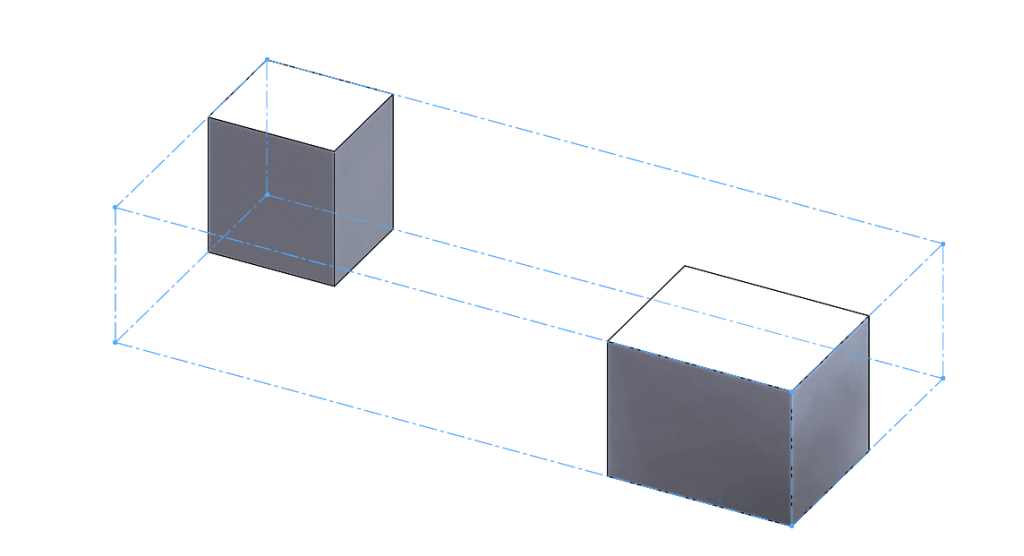

13. 8.如果您確實決定將“邊界框”功能與多主體零件配合使用，則會按照下圖將邊界框應用于兩個主體。

14.

邊界框內的其他選項允許您包括隱藏的實體，曲面和顯示預覽。
