Solidworks 必備的十大技巧

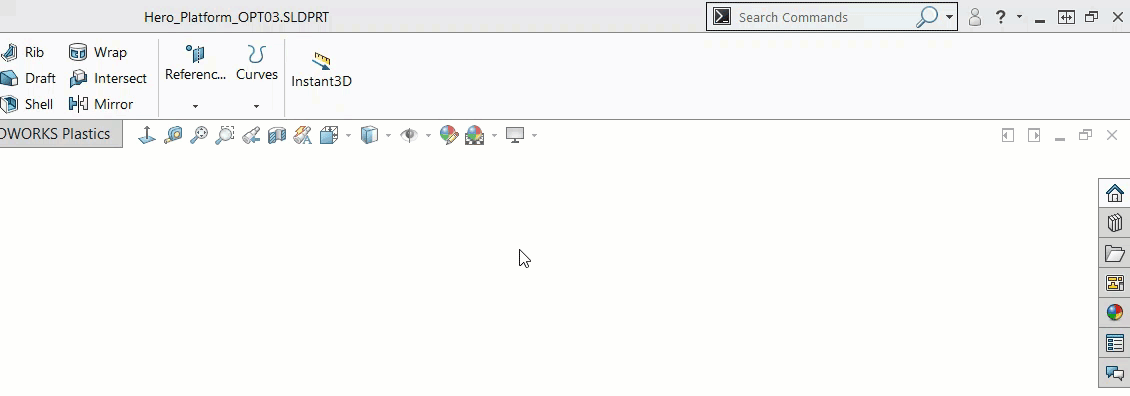

1. 命令搜索–快速查找并激活任何Solidworks命令

這是我在列表中最喜歡的技巧，希望分享給大家。命令搜索是啟動命令的快速方法。與其瀏覽菜單以查找命令，不如每個月（或更少）使用一次，只需輸入其名稱并從命令列表中啟動它即可。

您還可以通過將圖標拖放到命令管理器來自定義UI。這是一種快速添加一些自定義項的快速方法，以防您可能多次使用同一命令。

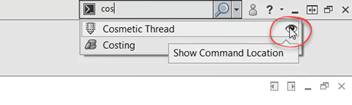

而且，如果您想知道命令所在的位置，則可以使用命令搜索將鼠標引導到命令的位置，并使用不容錯過的大紅色箭頭指向它。為此，您要做的就是單擊命令旁邊的眼鏡，以一勞永逸地查看它的位置。

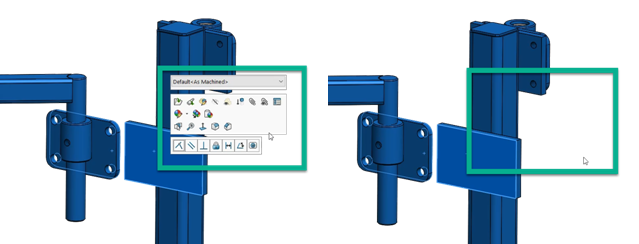

2.上下文菜單–消失時如何取回

上下文菜單是鼠標旁邊彈出的框，帶有可單擊的一堆按鈕。之所以稱為上下文菜單，是因?yàn)楦鶕?jù)選擇的上下文，它看起來會有所不同。所有高級用戶都可以使用上下文菜單，因?yàn)樗?以將任何相關命令帶到您的鼠標上，從而使您可以快速建模。

但是，大多數高級用戶不知道的是如何在它消失時將其取回。如果您的鼠標沒有直接移到上下文菜單，它將消失。從某種意義上說，這是非常需要和非常敏感的，如果您不注意它，它似乎會發瘋。

我們都處于要建模的情況，我們猶豫了片刻，上下文菜單消失了。好消息是它不會永遠消失。您可以通過按控制鍵將其取回。只要確保您的鼠標位于最初顯示的區域中，它就會重新出現。

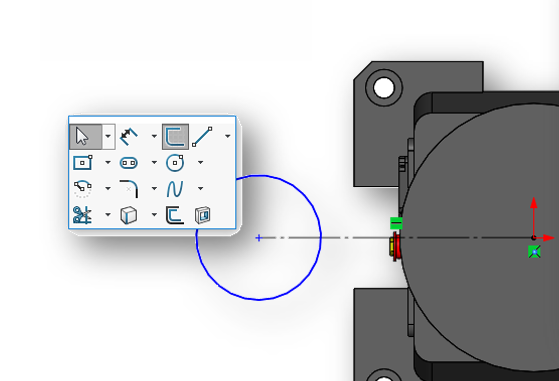

3. S-Key –您需要記住的唯一熱鍵

我認為，在Solidworks中建模的最佳方法是一只手放在鼠標上，另一只手放在鍵盤上，準備按下“ S”鍵。當您按下“ S”鍵時，您將啟動可自定義的快捷欄，該快捷欄將一組命令帶到您的鼠標上。這是您唯一需要知道的熱鍵，因?yàn)橛辛怂梢?快速訪問數十個命令。這些快捷欄根據建模環境（草圖，零件，裝配體或工程圖）而有所不同。

這種模型技術之所以如此之快，是因?yàn)槟诳紤]熱鍵時將毫不猶豫。通常，您會浪費寶貴的時間進行思考，甚至將手放在要敲擊所需的熱鍵上的時間。相反，只要記住這一點，您的大腦就可以專注于建模。嘗試一下，我相信您會同意這是對幾乎所有模型進行建模的最快方法。另外，這是激活命令搜索的捷徑（請參見提示1）。

4.頂層程序集過濾器–始終打開正確的文件

在SolidWorks中打開文件時，有時很難分辨哪個是頂級程序集。一個常見的技巧是過濾程序集并選擇最大的程序集，但這并不總是要成為頂級程序集。這是因?yàn)镾olidWork文件中嵌入了數據，例如模擬算例，圖片甚至是虛擬組件。

通過使用打開的對話框右下角的快速過濾器，可以快速過濾頂級裝配。通過使用文件引用來確定哪個程序集是頂級程序集，這可以起作用。

5. Biad –沒有構造幾何體的尺寸角

該二重軸是我為Solidworks 2015中引入的2D三重軸命名的。他們稱其為增強的角度尺寸功能。使用Biad，您可以為草圖或2-D工程圖中的任何線創建角度尺寸，而無需參考任何其他幾何圖形。這意味著您不必繪制任何構造幾何圖形，只需使用直線本身和假想線即可定義角度。

在特殊的兩下單擊序列之后，會在激活尺寸標注工具的情況下顯示二重軸。首先，單擊線段，然后單擊終點。就這么簡單。激活尺寸工具后，單擊線，然后單擊將錨固尺寸的端點；然后，您將獲得四個假想線選項，從中可以測量角度尺寸。

6.拖動以添加參考平面–快速添加參考平面

當您要添加參考平面時，您所要做的就是按住控制鍵并拖離現有平面。這將立即添加一個與現有平面平行的新參考平面。這里的技巧是，在按住Control鍵的情況下，在現有平面圖上找到十字符號出現的位置（與Solidworks中的平移箭頭相同）。該點通常在現有平面的周邊附近。

如果您需要在空間上另放一架飛機并且位置不需要精確，則此技巧非常有用。如果需要準確，您可以隨時進入并修改其位置。

7.正常到–不僅僅是正面和背面，但您可以自定義方向

使用“垂直于”命令，您可以定向面部，以便從正確的角度看它。如果要翻轉它并正?？聪蛄硪粋?cè)，請?jiān)俅螁螕羲?。但是?即使是高級用戶，也可能不知道您可以通過定義垂直方向來自定義“垂直于”的方向。

這是通過在單擊“法向”之前選擇第二個面來實現的。按住控制鍵并選擇要查看的面，然后選擇第二個面以定義垂直或“向上”方向。

8.禁用自動關聯-素描時使自己擺脫混亂

繪制草圖時，會發生很多動態反饋。通常，那很好。您總是知道自己是垂直的，水平的，平行的還是垂直的等等。但是，這種自動捕捉功能有時可能會妨礙您，甚至是令人討厭的事情。

要?jiǎng)?/p>

要?jiǎng)討B(tài)關閉此功能，只需在繪制草圖時按住控制鍵即可。這將關閉自動捕捉功能，使您可以自由地隨心所欲地繪制草圖。松開控制鍵時，草繪會恢復正常。

9.切線尺寸–使用Shift鍵覆蓋默認值

為彎曲實體標注尺寸時，默認行為是為其中心標注尺寸。單擊彎曲的實體時按住Shift鍵，即可為其相切添加尺寸。

10.草圖關系–盡快添加關系

幾年前添加的一項受歡迎的功能是能夠向共享或公共頂點添加草圖關系。這意味著您不再需要使用控制鍵來選擇兩個線段以在它們的相交處添加關系，例如垂直或切線。現在您可以將關系添加到頂點，這完全不需要時間。
