為什么你刪除圖紙后，零件或裝配體仍顯示在文件引用和PDM中？SOLIDWORKS給你答案

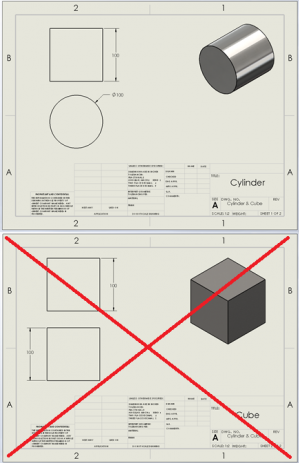

在SOLIDWORKS工程圖中，我們可以根據需要包含多個參考不同零件或裝配體的圖紙。在開發過程中，我們可能需要定期刪除圖紙和/或模型視圖。

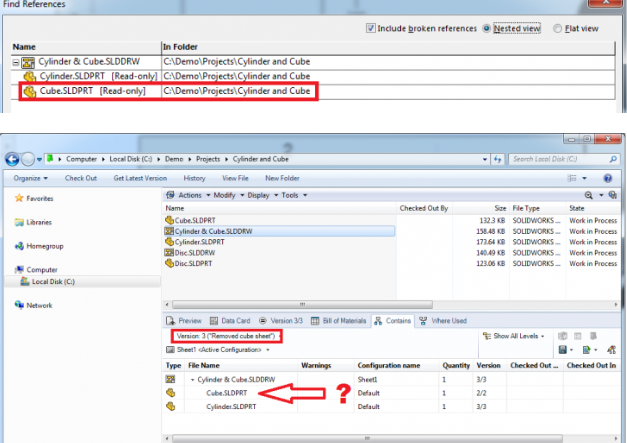

當我們從多圖紙工程圖中移除圖紙時，為什么零件或裝配體仍顯示在文件引用和PDM中？

即使工程圖視圖已刪除，我們仍可能會發現零件或裝配體仍保留在“視圖面板”中！請記住，“視圖面板”視圖就像常規模型視圖一樣，但是“視圖面板”視圖在作為圖紙視圖插入之前不會顯示在工程圖中！

重慶慧都科技有限公司 是 正版SOLIDWORKS 西南片區正式授權經銷商，擁有負責正版SOLIDWORKS免費試用，咨詢，銷售，技術支持，售后于一體的專業團隊，旨在為企業提供一站式的三維設計解決方案。

刪除參考：

• 打開包含不需要的文件參考的圖形或圖形模板。

• 展開視圖面板。

• 在下拉菜單中查找并選擇不需要的文件參考的零件或裝配體。

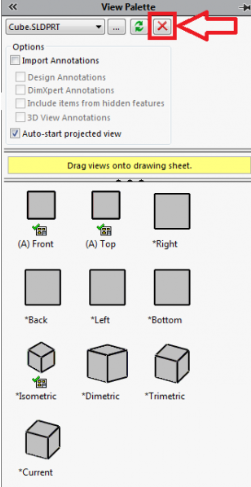

• 單擊“全部清除”按鈕（紅色的“ X”）。

• 保存圖形文件，然后檢入PDM。

出現此現象的原因有幾個：

1.使用“從零件/裝配體繪制工程圖”命令（來自零件或裝配體文檔）將在視圖面板中填充零件或裝配體。

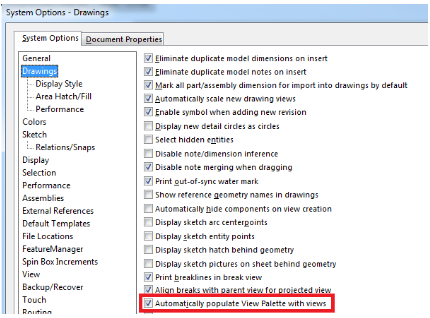

2.啟用“設置工具”>“選項”>“系統選項”>“工程圖”>“使用視圖自動填充視圖選板”。（默認情況下啟用此系統選項。）

3.您不會插入使用“從零件/裝配體繪制工程圖”命令所依據的模型的工程圖視圖。

在這些情況下，SOLIDWORKS會在“視圖面板”內部自動創建模型的工程圖視圖。當SOLIDWORKS創建這些“視圖選項板”視圖時，SOLIDWORKS還將創建對該模型的文件引用。

這是另一種后門解決方法，用于刪除不需要的引用：

1.使用“文件”，打開并突出顯示工程圖而不打開。

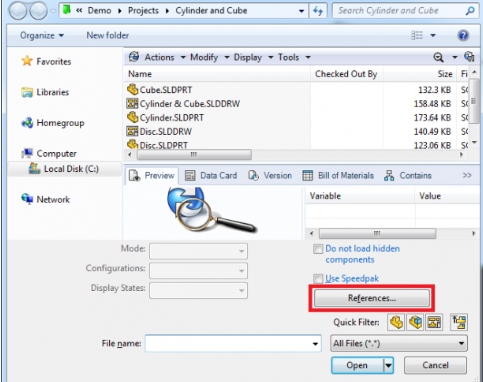

2.從“文件”的“打開”窗口中單擊“參考”。

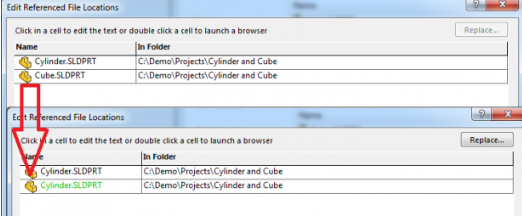

3.雙擊不需要的文件引用，將其替換為您要使用的文件引用（在這種情況下，我們將Cubeinder再次替換為Cube，因此它們合并為一個引用！）

現在只有一個參考-請記住，在打開并重新保存圖形之前，此參考才能最終確定。注意：自SOLIDWORKS 2014起，我們可以通過右鍵單擊工程圖視圖并選擇“替換模型”或使用“ 工具，替換模型”來替換工程圖視圖。但是，由于沒有創建工程圖視圖，因此我們必須使用上述技術之一。
