如何使用SolidWorks MBD定義軸，如何確定3D中工程圖切向或輪廓邊的尺寸

如何使用SolidWorks MBD定義軸,在本文中，我們將通過在變速箱中定義一個典型的軸來傳遞扭矩和旋轉，來探索一些關鍵SolidWorks MBD技術。

一位設計師曾經問我如何在圓柱和圓錐等已解析特征上確定切向或輪廓邊的尺寸。這些特征很容易在2D工程圖中定義，因為它們向下投影到2D平面。在3D中，模型和投影平面之間的交點提供輪廓邊的尺寸，但這些邊是概念性的和虛構的。它們實際上并不存在于平滑旋轉特征上。軸主要由旋轉的圓柱體和圓錐體構成，因此在3D中定義它們需要與2D工程圖不同的方法。

如何使用讓我們從圖1中的倒角開始作為示例。在2D工程圖中，我們只選擇一條邊或倒角與2D投影平面之間的交點，然后標注尺寸和公差。我們只需要單擊倒角面，它就會被自動識別為倒角。然后一起給出相關參數，包括長度，長度公差，角度和角度公差。值得注意的是，盡管在GD＆T（幾何尺寸和公差）術語中，倒角不是尺寸的特征，但我們需要使用DimXpert尺寸尺寸命令而不是位置尺寸命令。以這種方式記住它可能更直觀：我們正在確定倒角的整體尺寸，而不是位置或距離。

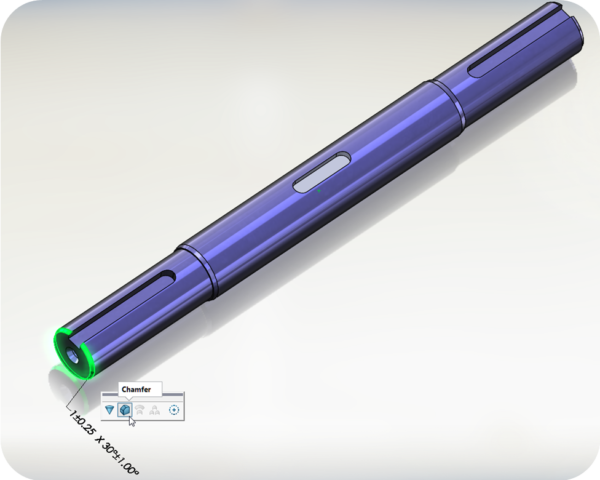

圖1.使用DimXpert在軸上的倒角標注。

當然，我們也可以將軸識別為圓錐體，并且帶有公差的圓錐角會自動拉出，如圖2所示。

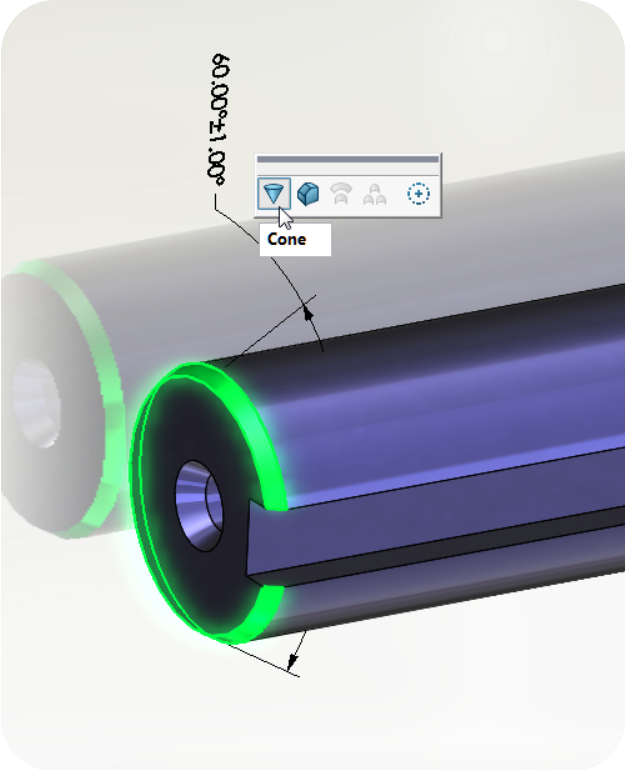

圖2.使用DimXpert在軸上的錐角和公差標注。

如果我們對這兩種類型的預定義DimXpert功能標注感到滿意，那么我們一切就緒。但是，當我們要自定義這些標注時，可能會有些棘手。例如，可能會要求一些工程師明確顯示圓錐角的一半（30度），而不是完整角度（在圖2中為60度），因為他們的機械師需要半角來車削倒角。

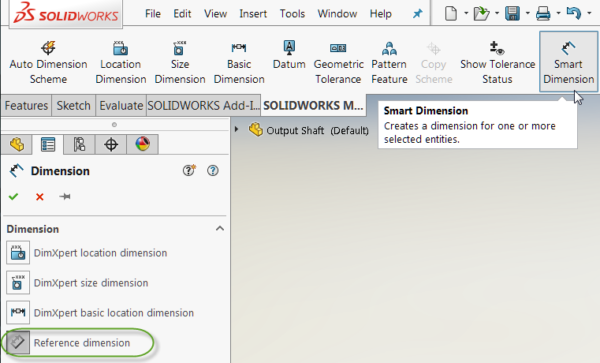

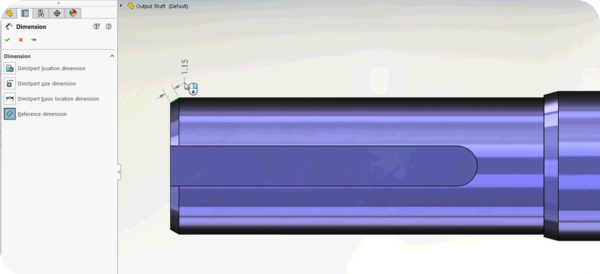

現在是時候引入另一個3D尺寸標注和公差工具“參考尺寸”，如圖3所示。我們可以通過按SolidWorks MBD命令欄上的“智能尺寸”按鈕，然后選擇左側突出顯示的“參考尺寸”按鈕來訪問此命令。

圖3.參考尺寸。

稍后我們將詳細介紹DimXpert和Reference尺寸之間的差異，但簡而言之，DimXpert專注于定義3D制造特征，而Reference尺寸是將2D繪圖功能擴展為3D的功能，因此可以更容易地調用基本幾何元素例如線，邊和曲線。換句話說，如果您想支持基于功能的下游制造自動化，則DimXpert更適合，因為它是面向功能的，并且其標注更易于軟件應用程序讀取。如果您只想使用“ 3D工程圖”注釋進行人工解釋，則“參考”尺寸可以更加靈活。

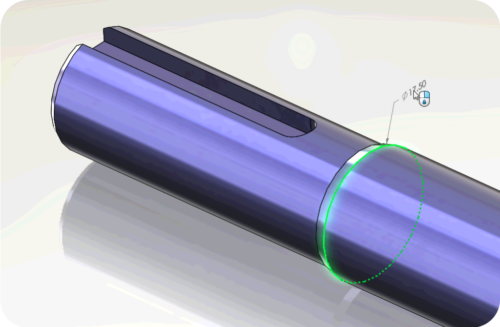

讓我們用這個軸示例進行解釋。圖4顯示了參考尺寸，標注了圓形邊緣的直徑。它并沒有定義圓柱體的特征，但是人類讀者也可以推斷出Φ17.5mm作為圓柱體的直徑。由于缺少明確的功能定義，因此軟件應用程序可能會遇到一些挑戰。

圖4.圓形邊緣上的參考尺寸。

讓我們回到圖2中的圓錐特征。對于機械師，他們需要30度來設置刀具與軸軸線之間的車削角度。圖1顯示了預定義的DimXpert制造功能的實現方法。現在，讓我們嘗試參考尺寸命令。

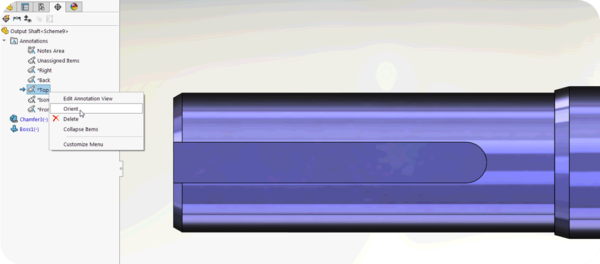

有三個關鍵步驟：1.根據注釋視圖調整顯示方向。在圖5中選擇了頂視圖作為示例。

圖5.根據“頂部注釋”視圖調整顯示方向。

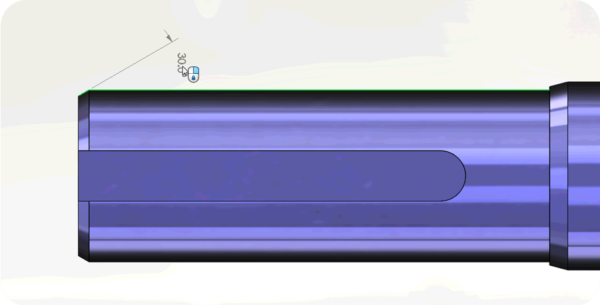

2.在“參考尺寸”命令中，單擊倒角的輪廓邊緣，該輪廓邊緣是旋轉面與屏幕顯示平面之間的假想相交線。輪廓邊緣選擇是解決我們在一開始提到的旋轉特征挑戰的關鍵工具。在這里，我們獲得了如圖6所示的邊緣線性尺寸。請不要放置它，因為我們追求的是角度，而不是度。

圖6.單擊倒角的輪廓邊緣。

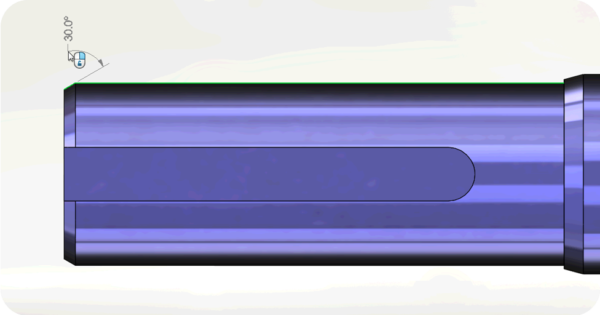

3.在相同的“參考尺寸”命令中，單擊圓柱的輪廓邊緣。現在我們可以將30度角尺寸放置在圖7中。請注意，兩個構造輪廓邊緣以綠色突出顯示。

圖7.單擊圓柱的輪廓邊緣。

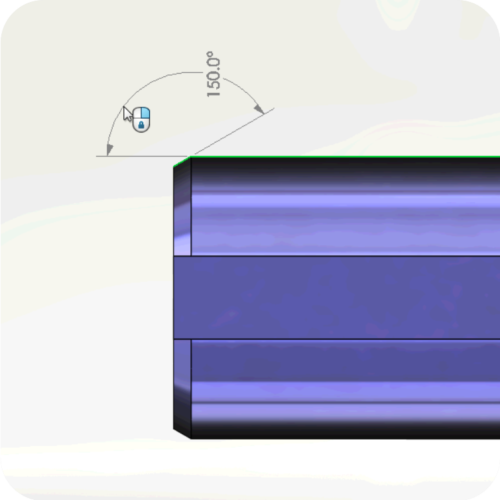

根據鼠標光標的位置，它還可能給我們提供150度的角度，如圖8所示。

圖8.鼠標光標在更寬的輔助角度區域中時的150度標注。

鎖定它的技巧是在角度為30度時單擊鼠標右鍵。實際上，圖7中的特殊鼠標光標圖標給了我們一個提示：藍色的鼠標右鍵和藍色的鎖定指示右鍵單擊以確定尺寸值的選項。在圖9中，即使鼠標光標在輔助角度區域中，該角度也保持在30度。這次，圖標有所不同，表明右鍵單擊可以解鎖該值。因此，我們可以非常輕松地在角度和輔助角度之間來回切換。

在本文中我們首先討論了DimXpert和參考尺寸之間的區別。然后，我們利用參考尺寸通過利用輪廓邊緣選擇功能來標注角度。最后，我們分享了一個快速的UI技巧來鎖定尺寸值。這些提示和技巧不是很容易發現，因此許多工程師可能并不了解它們。希望對您有所幫助。要了解有關該軟件如何幫助您實現MBD實施的更多信息，請訪問咨詢。
