【操作視頻】SolidWorks Flow Simulation流體參數化研究

流體參數化研究是設計優化的重要手段，如可以通過改變一組選定的變量參數（例如，模型尺寸、邊界條件參數、初始網格設置等）來分析所選流體項目。

我們提供了很多種方式的參數化研究，今天給大家舉例說明一下在 SolidWorks 中目標優化的運用。

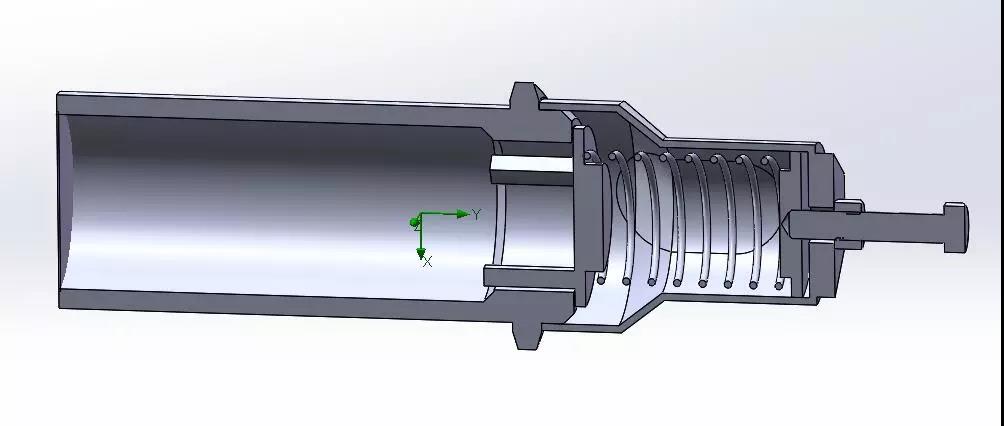

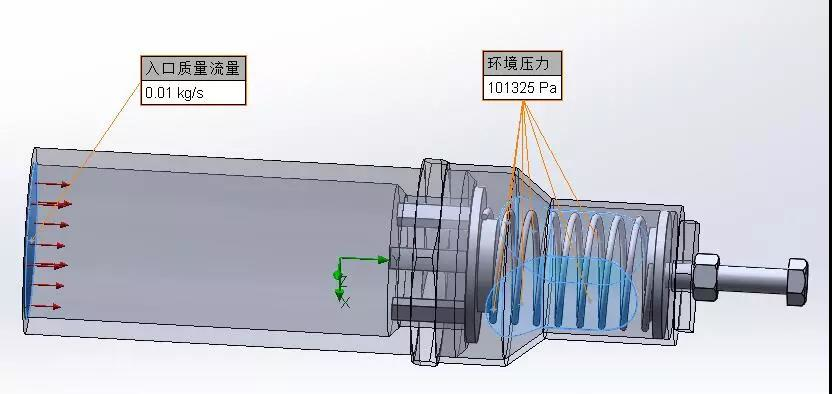

工況描述：流體對封蓋有Y方向上的力和彈簧力平衡。

那么在平衡狀態下，封蓋停留的位置該如何確定？

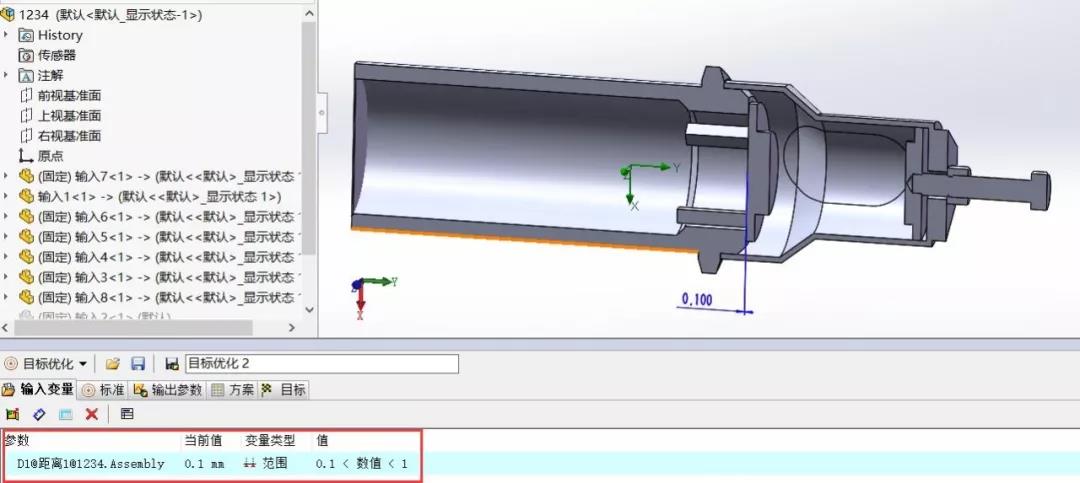

需要設置目標參數為Y方向的力，然后把封蓋和限位面之間的距離A為輸入變量。變化范圍為0.1~1mm。

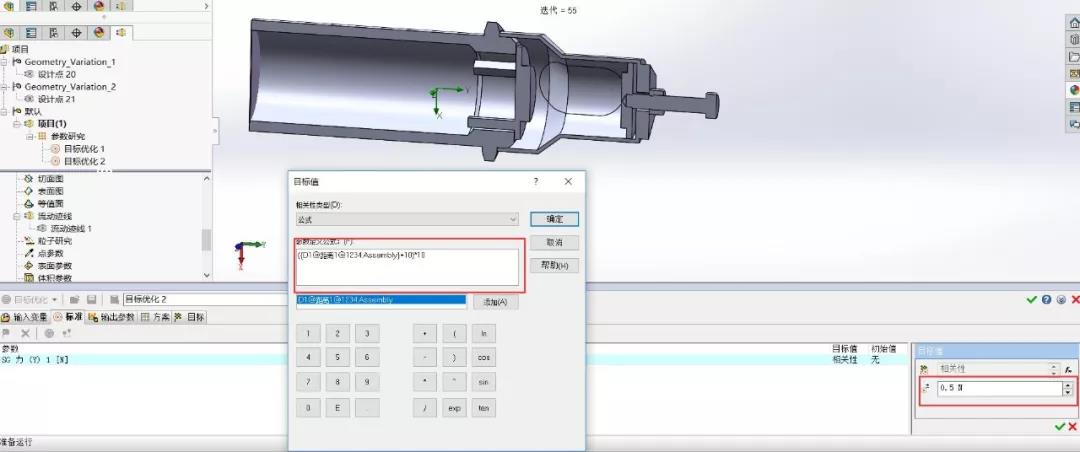

我們需要把流體對封蓋有Y方向上的力和輸入的距離參數A關聯起來。為封蓋的位置決定了彈簧力的大小。也決定了流體力的大小。當兩者相等，就是我們要確定的位置。由于是數值計算，我們需要給一個誤差范圍0.5N之內。

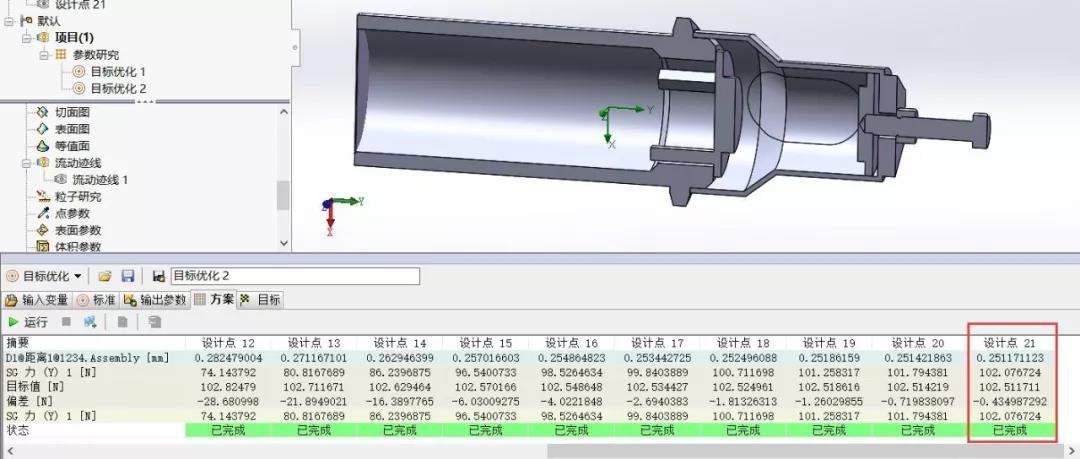

軟件自動規劃設計點，直到在誤差范圍之內停止。

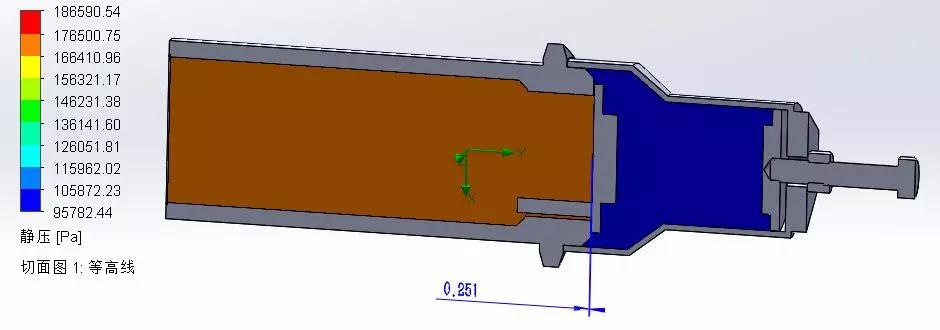

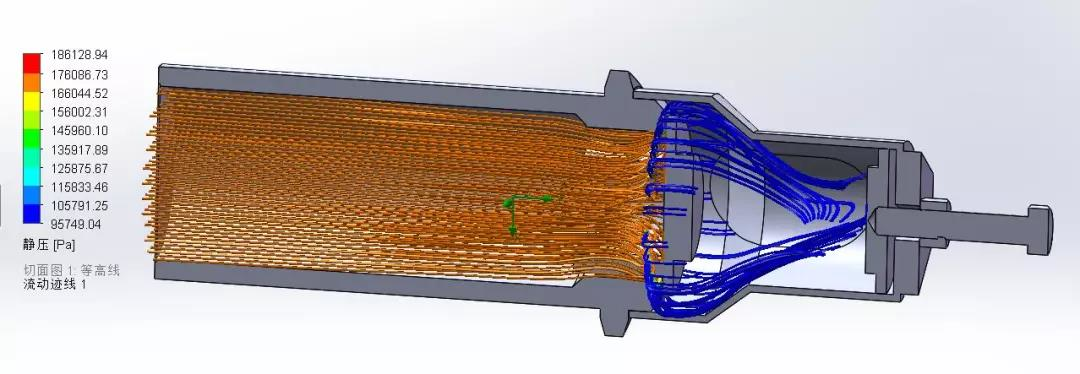

我們計算出在距離0.25117的位置，兩個力平衡，處于穩定狀態。我們用參數化的方式，替代了動網格的計算。

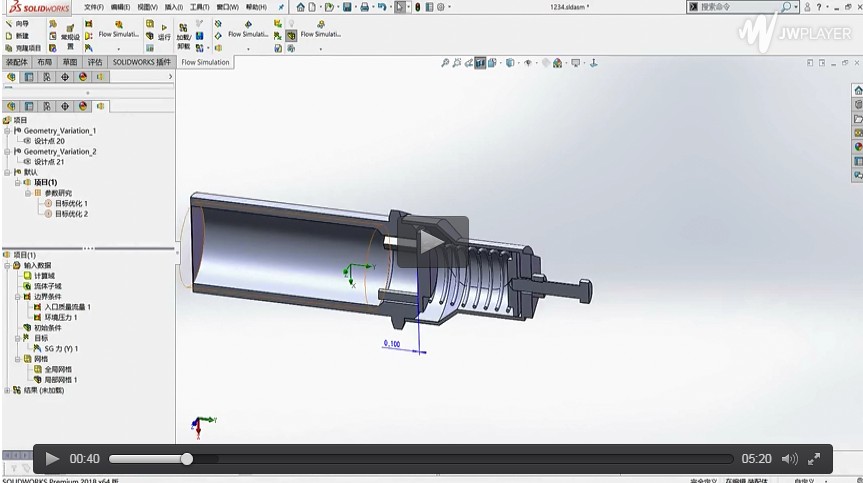

流體參數化的詳細設置及分析流程講解，請點擊下方的視頻教程進行查看。
