槽口橢圓等不規則的螺旋線是如何繪制的？ | 操作視頻

我們都知道在SolidWorks軟件中利用“螺旋線/渦狀線”可以快速地繪制螺旋曲線，并且有多種定義螺旋線的方式，比如說螺距和圈數、高度和螺距等。但是這種繪制螺旋線的方式只能基于圓形草圖來繪制螺旋線。那么，當我們需要非圓形的螺旋線的時候要怎么辦呢？圓形的螺旋線使用軟件的命令可以一步到位，但是不規則的螺旋線繪制起來難度就大很多。比如在散熱器行業，散熱管的形狀可能就是槽口形狀的。

想要對其進行繪制，本視頻就提供了一種非常快捷的方法。繪制思路如下：

1.建立基體特征（槽口）

2.建立投影曲線

步驟一：建立基體特征

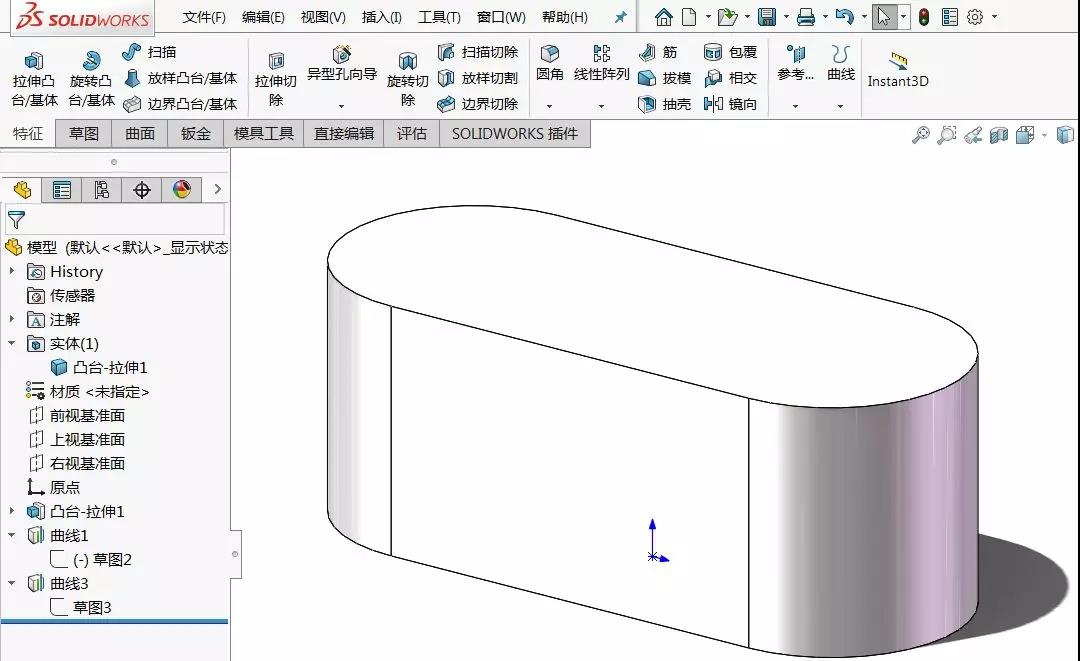

通過基體特征的建立，來確定螺旋形輪廓。可以直接在草圖中采用槽口形狀圖素，并使用拉伸特征進行建模。結果如下圖所示：

步驟二：建立投影曲線

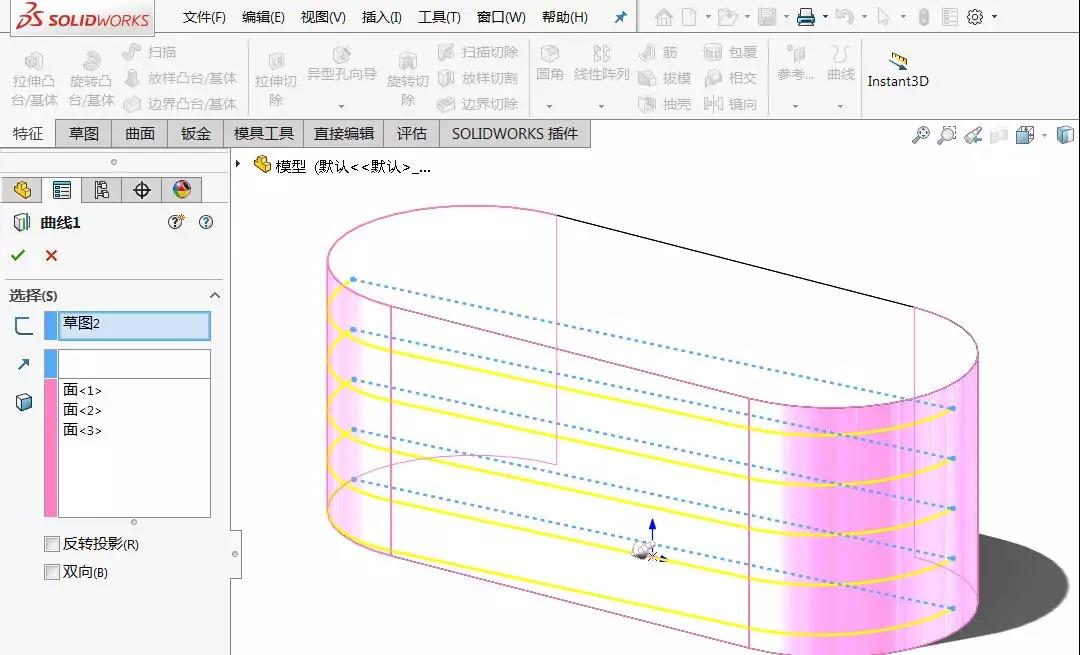

在模型合適的截面上繪制斜線，完成后利用投影曲線功能獲取基體表面上的曲線。該表面曲線就是對應的槽口形螺旋線，需要注意的是要進行正面和反面共兩次投影。

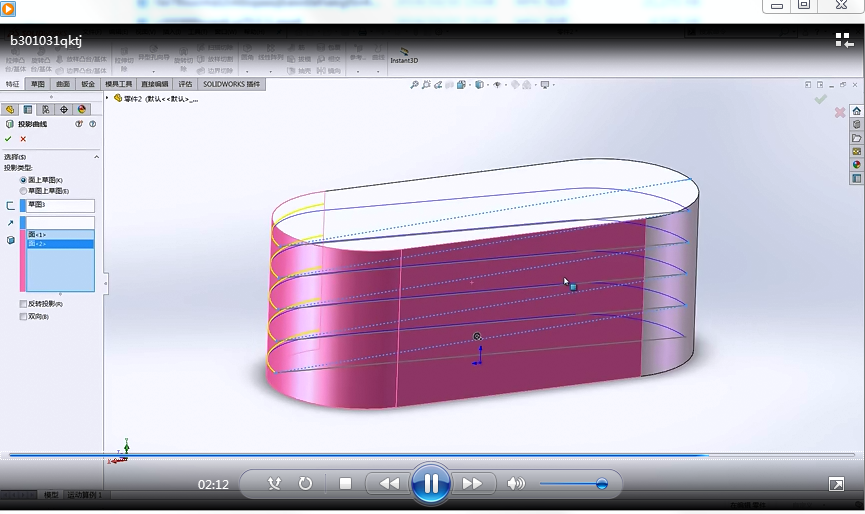

有關螺旋線的詳細操作過程請查看以下視頻。

您還想知道SolidWorks的哪些操作，請在下方留言哦。
