【操作視頻】SolidWorks教你如何隔山取水？

早在古代就有用渴烏隔山取水的故事，又被稱過山龍。

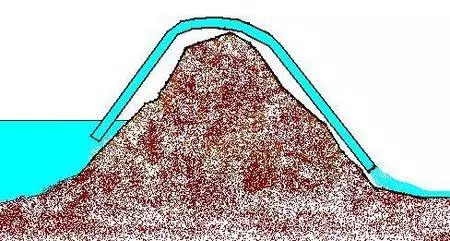

渴烏的結構其實很簡單，就是一段曲管，古時用竹或銅制成，利用虹吸效應，當存在一定高度落差時，將水跨過一個高度引到另一邊。

那么今天我們將利用 SolidWorks  流體分析來帶你探索隔山取水的奧妙。

接下來，將使用流體分析軟件模擬一下虹吸現象。

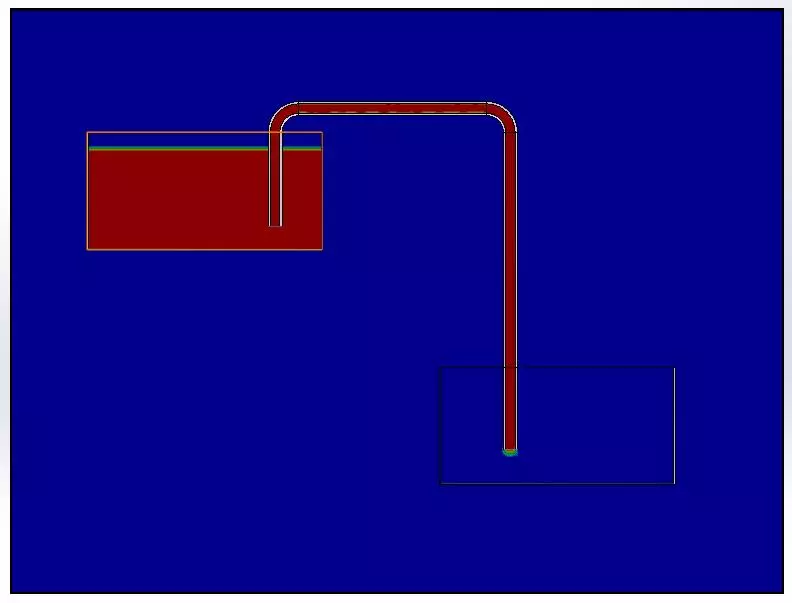

建立兩個有落差的水池，中間有一根彎管，其中彎管和上水池有水。虹吸現象是自動發生的，需要使用自由液面。

分析要點如下：

1. 模型的建立，需要建立初始狀態的水。設置水時要注意選擇禁用固體組件。

2. 網格控制：可以選擇局部的網格控制。把初始水的區域進行細化，其他地方的網格可選用默認值。

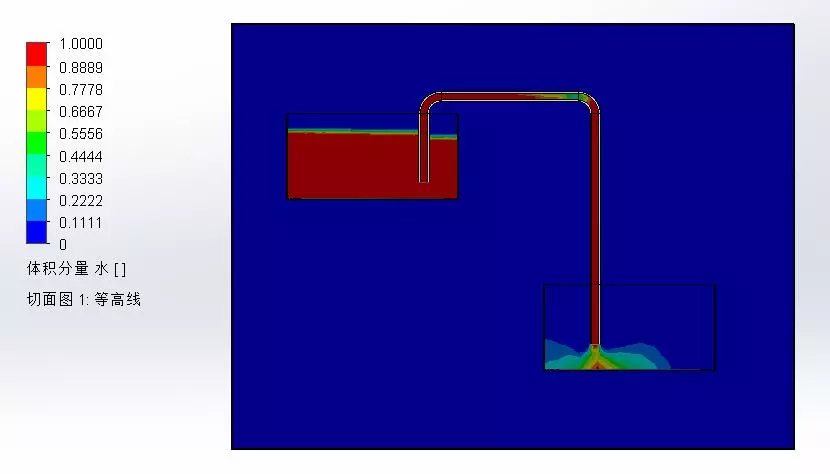

3. 可以通過切面圖顯示水的體積分量，查看流動狀態。也可以使用瞬態瀏覽器，完成計算時間內整體流動狀態的動畫。

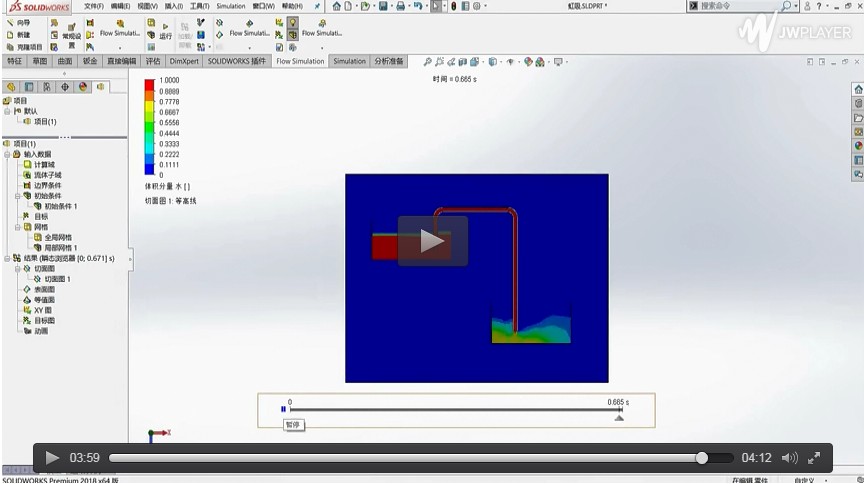

詳細操作過程，請點擊下方的操作視頻進行查看。
