SOLIDWORKS Simulation高級教程：模擬生產力工具–自由度（DOF）分析和聯系可視化圖

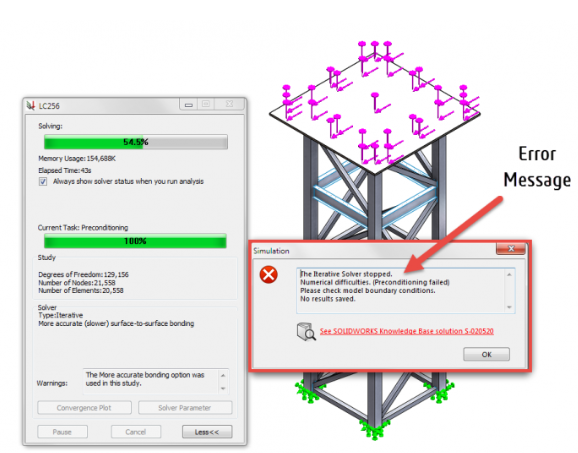

過去您可能遇到過這樣的情況，即SOLIDWORKS Simulation求解器給出了如下錯誤消息，該錯誤消息是關于約束自由度不足或必須檢查模型邊界條件的模型。

通常，這是由于一個或多個實體幾何形狀能夠在X，Y，Z方向上自由移動或繞X，Y，Z軸自由旋轉。在簡單的設置中，這可能很容易找到。但是，在大多數情況下，幾何形狀可能很復雜，并且進行故障排除可能會導致時間浪費和生產力損失！

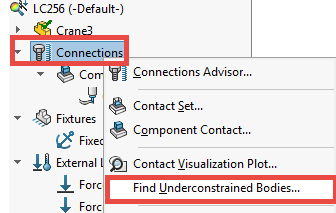

SOLIDWORKS Simulation具有一個內置工具，稱為“查找不受約束的實體”，可在特征樹中的“ 聯系人”，  “找到不受約束的實體”下找到。參見下圖。

這個簡單而強大的工具可以幫助您診斷仿真設置問題，從而確保您充分應用了邊界條件，以防止在整個幾何體上發生任何剛體運動。

在屬性管理器對話框中，只需單擊“計算”按鈕，如下所示。這將執行簡化的分析（稱為自由度分析或DOF），以識別未完全約束的物體，并提供有關特定自由度的反饋。

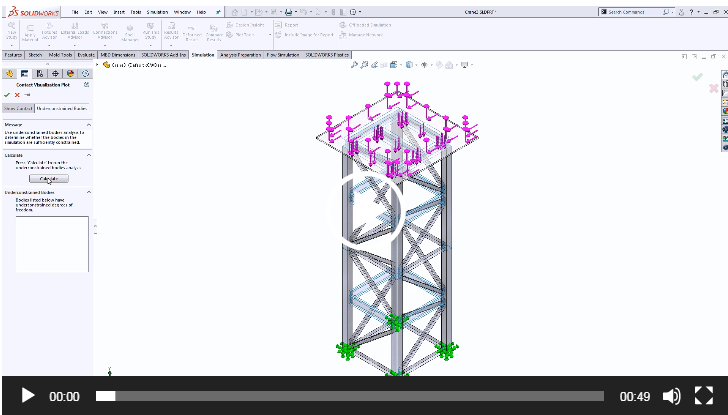

焊件結構的示例用于說明其工作原理。以下視頻顯示了該工具如何在每個身體上提供視覺反饋以及特定的自由度。選擇任何不受限制的自由度都會使屏幕上的身體動起來，從而不僅對問題所在以及發生的位置提供清晰的反饋。

如您所見，此模型中有很多物體可以完全自由移動！原因是零件之間存在焊接間隙以考慮公差，如下所示。仿真無法理解此功能意圖，因此需要使用適當?shù)倪吔鐥l件來傳達！

另一個工作原理相似且位于同一對話框中的出色工具稱為“顯示聯系人”。兩種選擇之間的主要區別在于“查找不受約束的實體”有助于解決夾具/邊界條件的問題。在“查看”有利于接觸定義排除問題。

通常，接觸條件用于描述裝配零件之間或多實體零件的實體之間的物理相互作用。雖然“仿真”提供了一種易于使用且直觀的選項來定義接觸條件，但在較大或復雜的模型中（其中在變形過程中可能會接觸到多個零部件），很容易錯過其中一個條件。而且，如果接觸是防止物體發生任何剛體運動的唯一方法，則這些接觸會在求解器中突然出現，從而出現在求解器中。

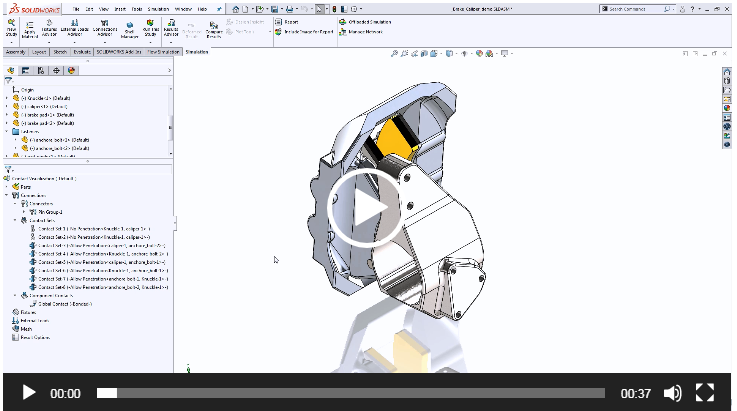

在下面的視頻中，使用制動鉗示例來說明“顯示聯系人”工具如何幫助解決聯系人定義問題。

現在，在幕后，求解器使用約束方程式來連接接觸定義中的指定幾何形狀。如果選中“包括求解器生成的聯系人”復選框，則也將在視覺上映射和顯示該對象。請注意，您必須先對模型進行網格劃分，然后才能選中此選項。否則，它會變灰！上面的接觸檢測基于接觸定義中使用的幾何形狀。并且對于確保所有聯系人定義均已到位以進行仿真非常有用。

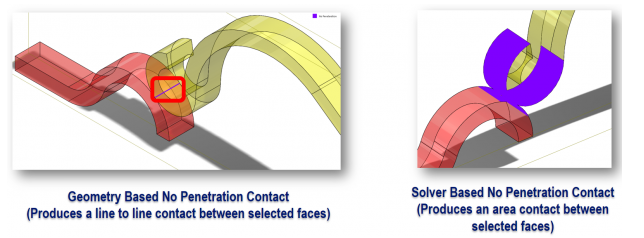

您可能遇到的問題我們?yōu)槭?么如此重要？  通過能夠可視化求解器使用的接觸區域，可以立即獲得有關接觸區域中網格粗度的反饋。它是是否需要在接觸區域中進行網格細化的理想指標，以便通過求解器獲得更好的接觸區域分辨率，從而獲得準確的結果！如以下示例所示，以說明基于幾何的接觸和基于求解器的接觸之間的差異。

請繼續關注SOLIDWORKS Simulation中有關技巧和竅門以及生產力工具的更多近期討論。
