小竅門：SolidWorks大型裝配體卡頓問題解決（一）

---

相信很多CAD專業領域的設計工程師在打開大型裝配體的時候都或多或少的遇到慢、卡、頓的情況，按照網上各種設置一通問題依舊抓狂，覺得是電腦配置的問題或者是零部件件數太多的問題，要么不斷花錢提升電腦配置要么認命。下面小編就以Solidworks為例，給大家分享幾種大型裝配體卡頓問題的解決辦法。

常見的方法有：派生簡化配置、凍結欄、輕化、利用系統三視基準面、特征陣列優于草圖陣列，旋轉特征優于拉伸特征、善用子裝配體、利用固定代替配合、避免錯誤警報等。

方法一：派生簡化配置

在默認配置下建立一個派生配置，配置名稱為“簡化”，在該配置下壓縮成品件與標準件。查看時選取“簡化配置”。

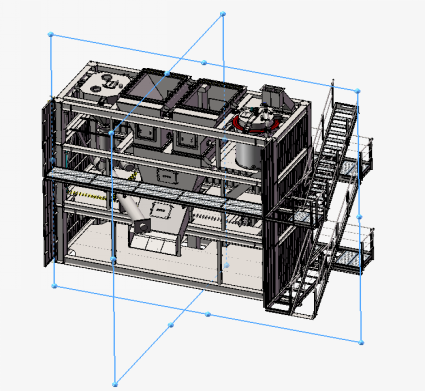

簡化前

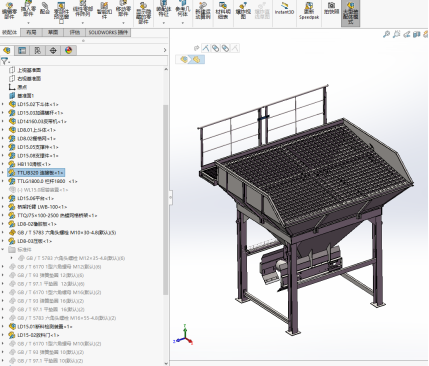

簡化后

方法二：凍結欄

從零件建模和裝配角度分別進行優化

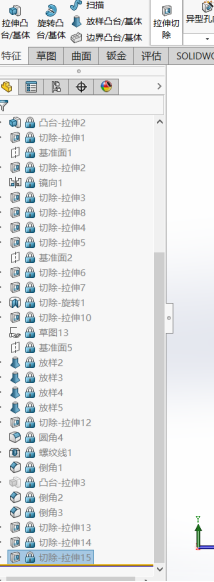

單一零件特征越多，裝配相對越卡頓。啟用凍結欄，建模完，統一對特征進行凍結。

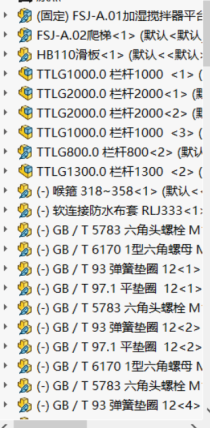

零部件數量較多時，適時采取輕化操作

方法三：利用系統三視基準面

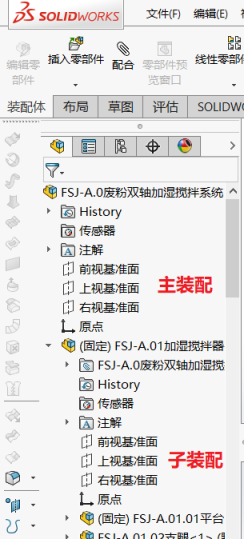

優先使用自帶的三視基準面做配合，子裝配與主裝配可直接從結構樹選取基準面對齊定位，避免多基準面造成卡頓

未完待續！

---
