如何添加復雜裝配機械配合關系？ | 操作視頻

SolidWork裝配體配合包括標準配合、高級配合和機械配合，前幾期和大家分享了高級配合，這些配合關系可以大大提高裝配效率，但是對于一些機械專用的配合方式，可能就不能滿足要求，所以從本期開始和大家探討一下機械配合方式，本期先談談：凸輪配合。

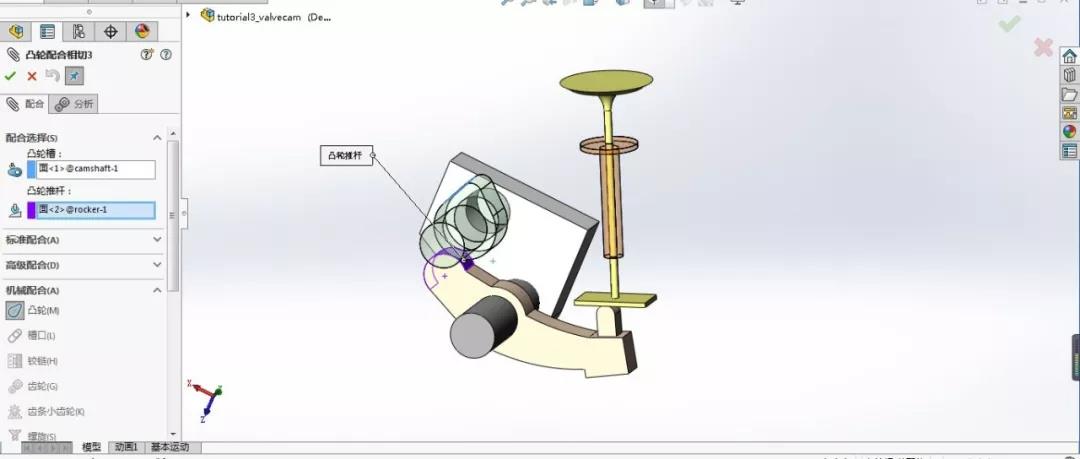

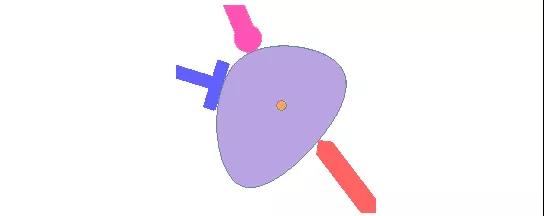

凸輪配合又叫凸輪推桿配合，是一個相切或重合配合的類型。它可允許將圓柱、基準面、或點與一系列相切的拉伸曲面相配合，如下圖：

在添加凸輪推桿配合之前：

生成凸輪零件，方法如下：

1.創建相切線條、圓弧和樣條的輪廓。該輪廓必須形成閉環。

2.拉伸該輪廓。

生成推桿零件，要配合的部分必須為以下幾何元素：

1.圓柱面

2.平面

3.頂點

添加配合限制不合理的運動。

其他關于“如何添加復雜裝配機械配合關系？”的功能說明和注意事項，詳見如下視頻：
