設計管道，管路甚至電纜布線？Solidworks Routing幫您節省建模時間

Solidworks  Routing是一個插件，可讓您完全自動進行管道，管路甚至電纜布線的過程，從而節省了許多傳統方法的建模時間。聽起來很有趣？

在本文中，我們想向您展示使用此軟件包的好處。我們知道項目通常會有緊迫的期限，因此在任何階段節省時間都可以減輕一些壓力。Solidworks  Routing是一個軟件包，可用于所有高級許可證。

它是如何工作的？

路徑是從3D草圖驅動的，因此該軟件在后臺執行什么操作？SolidworksRouting是從數據庫驅動的，一旦選擇了正確的進度表，便會自動使用該進度表的相關零件，例如，如果使用邊緣法蘭Sch40，則所有管道和彎頭都將是相同的進度表。然后，將相關的布線組件分配給3D草圖。

我不僅可以使用傳統的草圖繪制方法來創建管道嗎？

創建管道的另一種方法是使用帶有一系列掃掠和定制法蘭的3D草圖來連接相關管道。使用這種方法，您將不會獲得具有正確管道信息的工程圖物料清單，并且可能會花費大量時間來創建模型。

完成管道工程后，在Solidworks  Routing中，您可以選擇將模型與物料清單一起輸出到2D工程圖中，該物料清單將列出正確的管道信息，即切割管道的長度。如果您手動創建了此選項，則它將不可用。另一個優點是能夠輕松定義假脫機線段，并且將其帶入工程圖中時將捕獲正確的細節。

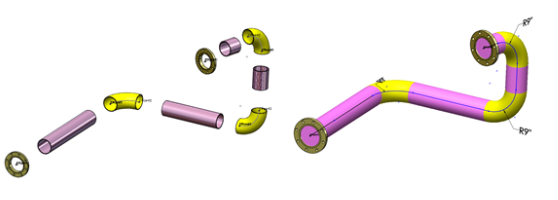

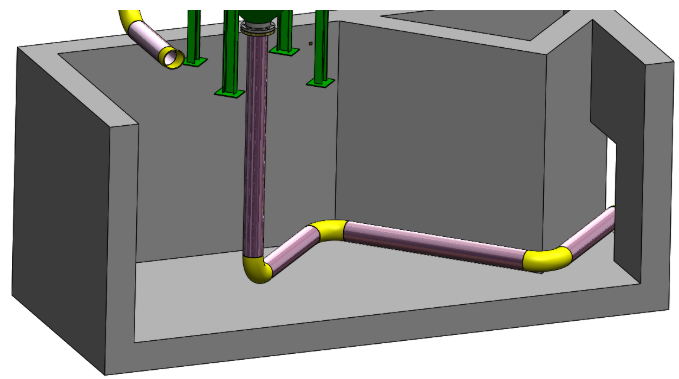

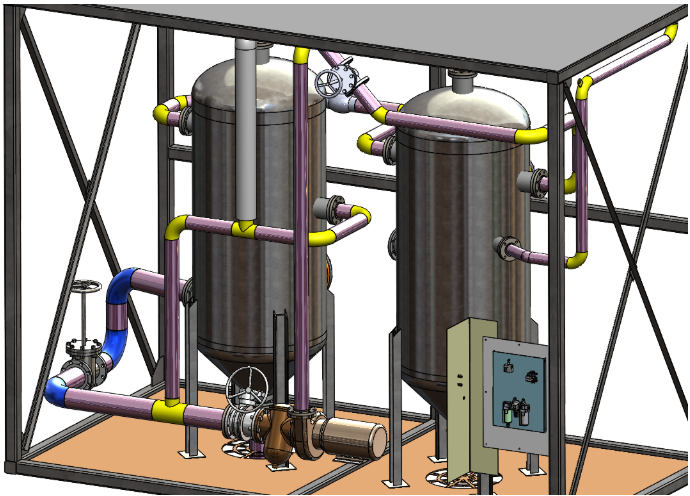

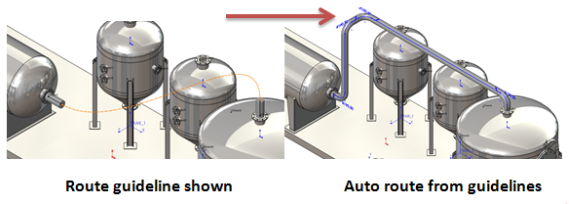

Solidworks  Routing具有出色的功能，可以在給定的布線點之間自動進行布線，但是例如，如果您的布線需要沿著墻，則可以選擇沿幾何進行布線。

路由組件由什么組成？

對于要視為零件的布線組件，它需要包含某些屬性（布線點和連接點），并且可以通過用于自定義零件的“布線組件”向導輕松添加這些屬性，這些屬性已經存在于設計庫或您可以下載的任何標準中通過Solidworks內容。連接點（C點）會將組件連接到3D草圖，而路由點（R點）則定義管道或電纜開始的方向和位置。

導入P＆ID

工程項目很少由一個人來管理。例如，您在工廠布局上工作，項目經理將能夠反饋設備的位置（通過.xml文件）Solidworks能夠在組件之間自動布線。

路線類型有什么區別？

• 管道:是剛性的，通常沿帶有90度或45度彎頭的直管進行改變方向。

• 油管:您可以想象一條橡膠軟管，它由花鍵控制以獲得自由形狀和路線。

• 電纜敷設:與軟管的作用相同，但用于電氣。

 驗證？

如果您以前以2D格式創建管道布局，則無法確定系統是否正常運行，使用Solidworks Routing的另一個優勢是您可以在路徑上運行流模擬。

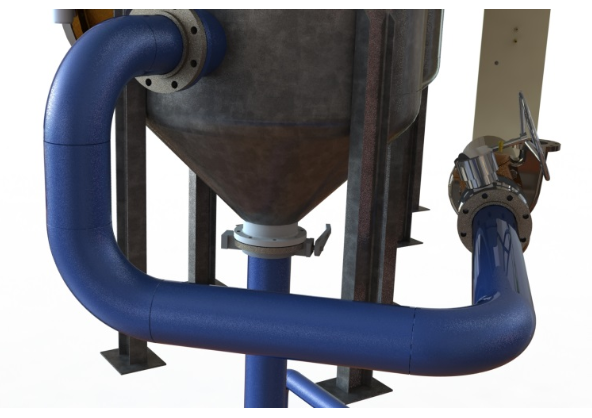

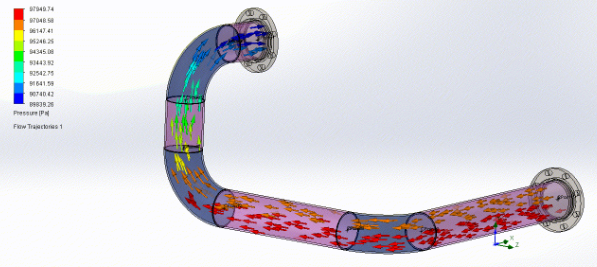

上面的圖像表示在基本管道布局上運行的流量求和，并且已顯示為顯示高壓和低壓區域，使您可以修改和驗證管道路線。
