在SolidWorks中添加智能尺寸的最快方法

SolidWorks用戶每天使用的一件事是草繪期間的智能尺寸工具。初學者通常通過在CommandManager的“草圖”工具欄中選擇命令來啟動命令。但這需要相當多的鼠標移動才能選擇它。因此，經驗豐富的用戶經常使用快捷鍵或鼠標手勢來啟動它。但是，甚至有更快的方法可以將Smart Dimensions添加到草圖中。在這個技術博客中，我想闡明兩種方法，這是我遇到的大多數SolidWorks用戶所不知道的。

閃電般的智能尺寸–方法1：

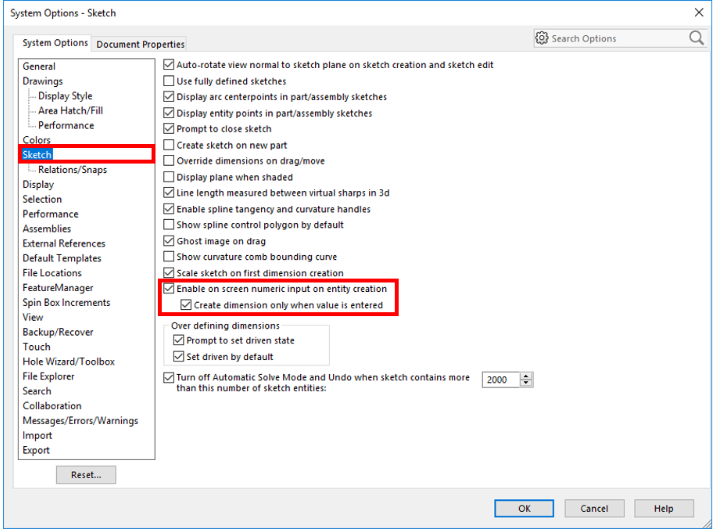

只有在SolidWorks選項菜單中激活了正確的選項時，第一種方法才可用。因此，在打開SolidWorks的情況下，轉到“工具”“選項”，然后為“草圖”選擇以下兩個選項：

以下是對這兩個選項的一些說明：

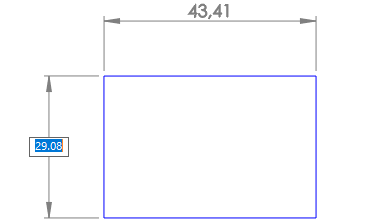

1.在實體創建時在屏幕上啟用數字輸入

啟用此選項后，在創建草圖實體時將顯示數字輸入字段。這是一個非常有用的選項，因為您無需退出草圖實體工具即可使用智能尺寸標注對其進行標注。

不利的一面可能是將尺寸添加到草圖中的所有內容。這使我進入第二個選擇。

2.僅在輸入值時創建尺寸

選擇此選項時，僅當輸入值并按Enter或Tab時，草圖實體才會被標注尺寸。這很棒，因為在“徒手繪制草圖”期間，您不需要每條線都有尺寸。在這種情況下，過度定義草圖的風險也很高。

簡而言之：當您使用選項“ 在實體創建時在屏幕上輸入數字時啟用”時，建議您也選擇“ 僅在輸入值時創建尺寸 ”選項。因此，該程序僅在輸入值時才添加尺寸。也許這將為您節省很多挫敗感。

閃電般的智能尺寸–方法2：

SolidWorks 2016引入了在草圖中添加尺寸的新方法。在此版本中，您可以預選草圖實體，然后使用“ 智能尺寸”工具將尺寸添加到實體。但是很多人發現此設置很煩人，因為在某些情況下，尺寸標注被放置在先前選定且不需要的位置。因此，此設置在SolidWorks 2018中已撤消，這使Smart Dimension的SolidWorks2015行為恢復原狀。

為了彌補這一點，添加了另一個設置。從SolidWorks開始，您可以使用上下文工具欄上的自動插入尺寸標注工具標注尺寸。

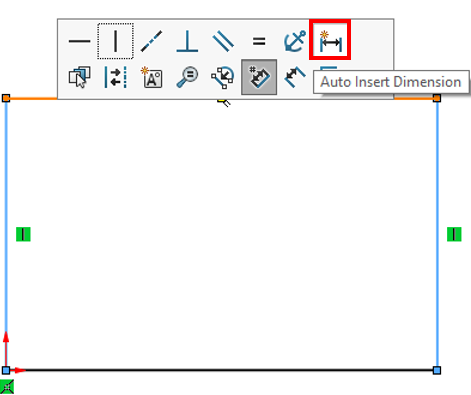

在下圖中，使用Ctrl鍵預先選擇了兩條垂直線。然后，在上下文工具欄上，  選擇“ 自動插入尺寸”智能尺寸3。

出現“修改”對話框，因此您可以鍵入尺寸。然后按Enter鍵，將尺寸應用于所選實體。

上下文工具欄上此工具支持的實體是：

• 線：線性尺寸

• 弧：徑向尺寸

• 圓：直徑尺寸

• 兩條線成一個角度：實體之間的角度尺寸

• 兩條平行線：實體之間的線性尺寸

• 圓弧或圓和直線：直線和中心點之間的線性尺寸

• 點和線：線和點之間的線性尺寸

• 圓弧或圓，以及點：點與中心點之間的線性尺寸

• 圓弧/圓弧或圓/圓或其組合：中心點之間的線性尺寸

結論

有趣的是，仍可以通過更快的運行方式來改進諸如Smart Dimension之類的簡單已知任務。特別是使用第一種描述的方法，您可以節省大量時間并節省大量鼠標單擊次數。希望通過這兩個技巧，您可以使此日常任務更快一些。
