如何既快速打開大型裝配體模型又能執行標注操作

相信在日常的工作過程中，你也一定遇到了這樣的情況：

如何才能在工程圖中既打開大型裝配體模型又能執行標注操作？又花了多少時間？

下面我們來看看具體操作

方法

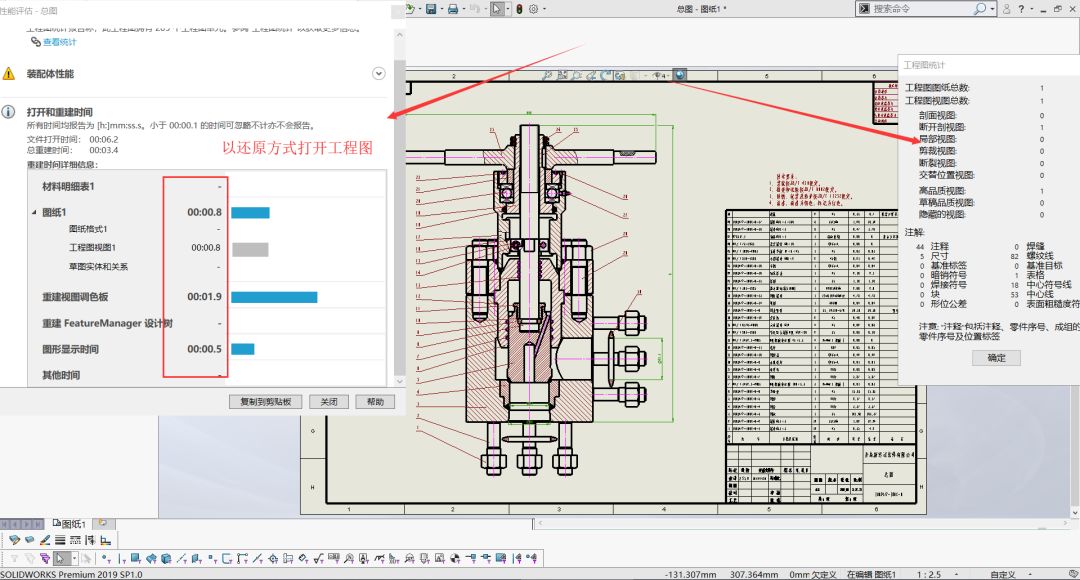

• 通常大裝配個人都是先用輕化模式和大型裝配體模式打開，在模型中打開工程圖，工程圖在SolidWorks2019中進行了增強，可以關掉實時更新從而更快的瀏覽圖紙。

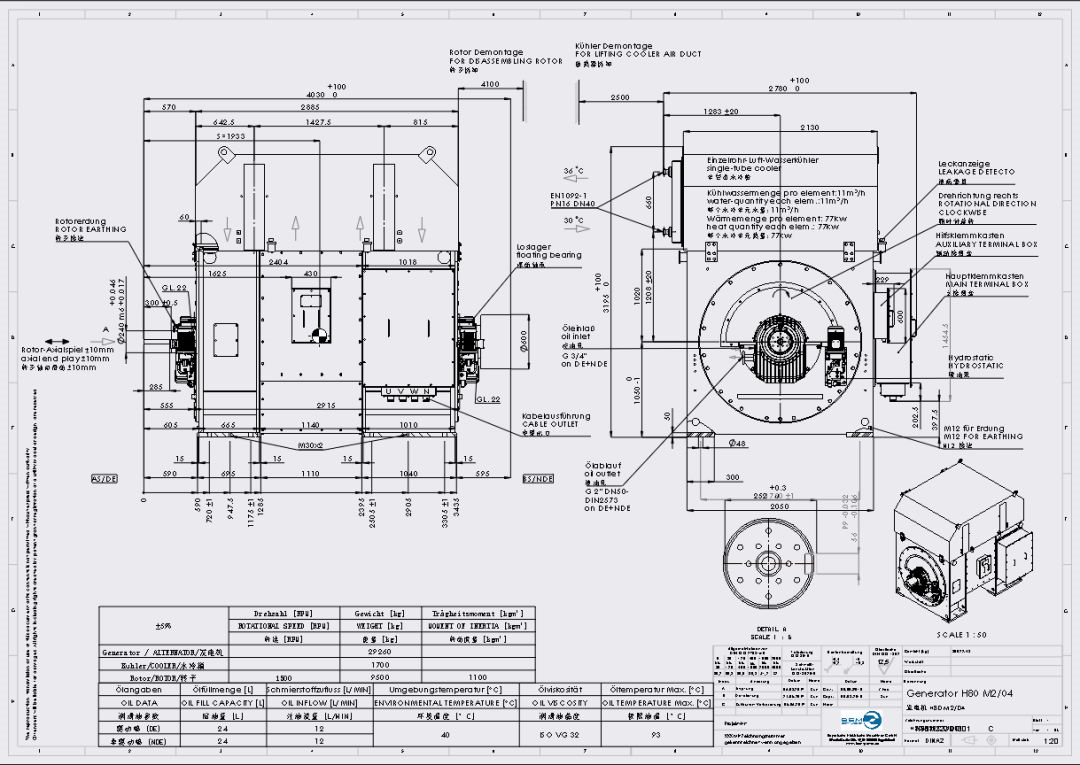

• 出這種大的裝配工程圖時一般先弄中心線，中心線做出來后把視圖全部從還原設置到輕化，因為如果提前設置輕化中心線很多時候就捕捉不到了，還有就是視圖的表達確定后個人的習慣是關掉模型，能流暢很多。

• 打開工程圖先打開模型后從模型打開圖紙，軟件也是，先啟動軟件再用拖動的方式打開需要的文件能減少很多損耗。

• 以快速查看的方式打開主要用在打印圖紙，無論多大的工程圖文件，只要用快速查看方式打開基本都是秒開，但只能用來打印和查看不能編輯和保存，SolidWorks 2020版本的可以出詳圖打開工程圖。

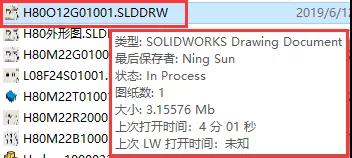

• 常規方法打開都會卡頓，有一個方法可以解決這個問題，就是把工程圖另存為分離的工程圖格式。這個格式類似于DWG格式，可以在沒有模型的情況下直接打開工程圖和進行修改保存。打開的速度也比還原模式和輕化模式要快一些。

一碰見大型就害怕，我想大家也淡定不了，崩潰的就是哪哪都報錯！電腦崩潰也是是在標注的時候經常發揮的事。

方法

不斷簡化零部件，不斷簡化在裝配，減少子裝配體！

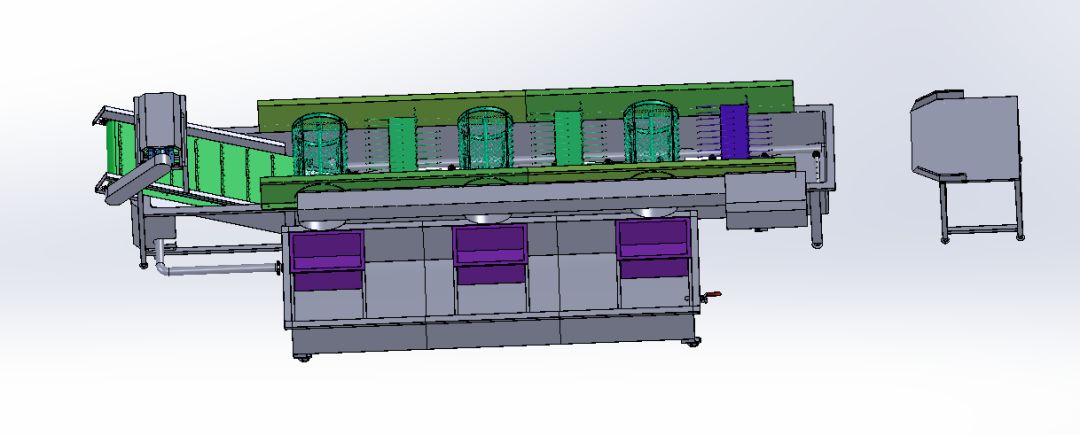

平時裝配體多的有2000+零件，打開頂層圖紙基本上我都出去轉一圈回來再看。

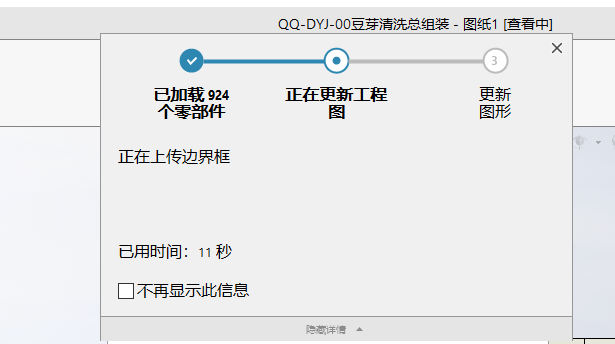

現在你期待SolidWorks 2020新功能的出詳圖模式了嗎，記得建議領導升級SolidWorks 2020喲
