SolidWorks 2020新功能揭秘！標注新升級！

在實際設計過程中，尺寸鏈在工程圖尺寸標注中使用率是非常高的。

尺寸鏈?zhǔn)怯苫ハ嗦?lián)系的尺寸按一定順序，首尾相接排列而成的封閉尺寸組。

常規設置方法

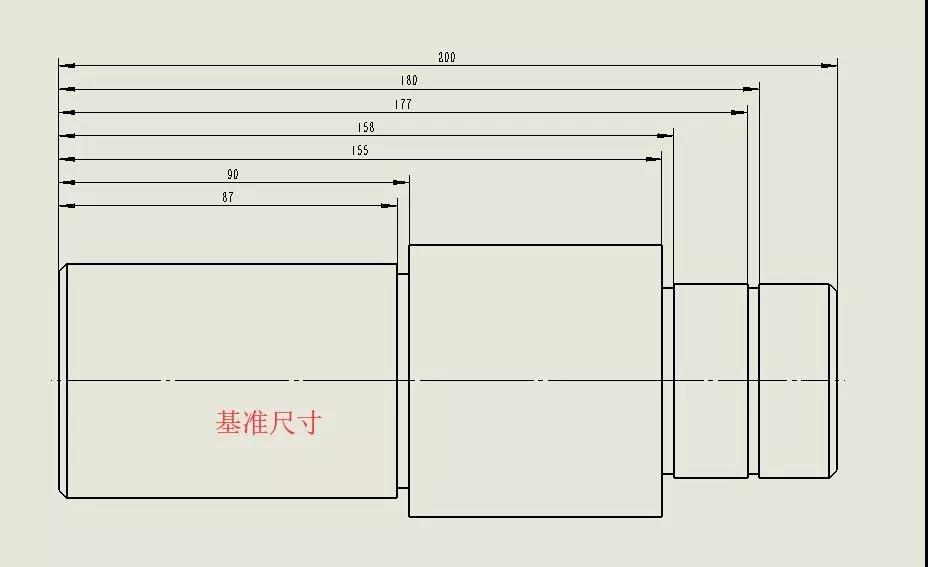

在SolidWorks之前的版本中，我們可以使用：基準尺寸、尺寸鏈（水平&豎直尺寸鏈）完成一組尺寸的標注。效果如下圖。基準尺寸，在統一的基準上快速標注一組尺寸。

也可以根據GB/T 16675.2-2012 技術制圖 簡化表示法 第2部分 尺寸注法。基準尺寸也可以按照下圖水平尺寸鏈的標注方式。

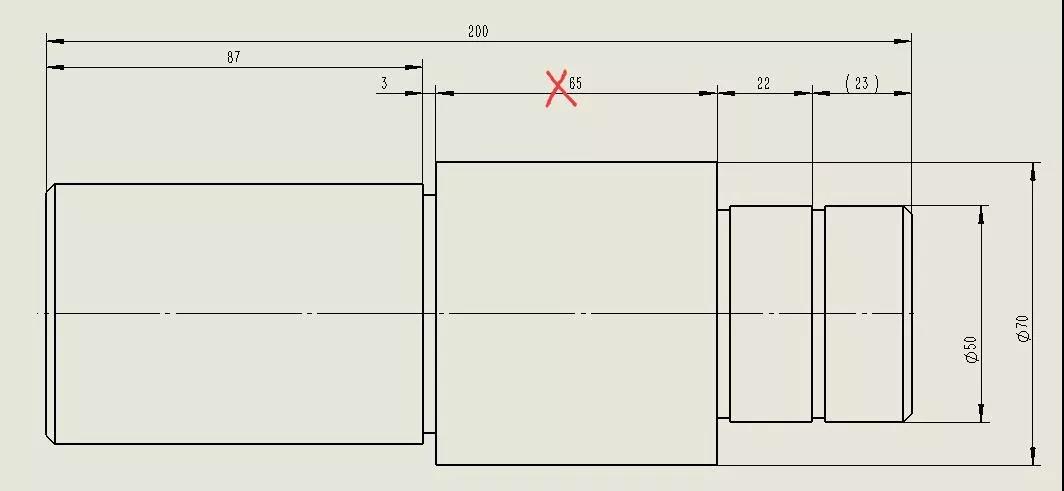

這兩種標注方式，和我們經常使用的尺寸鏈（需要首尾相連的一組尺寸）都有差距。如下圖的尺寸標注，就只能一個一個尺寸的逐一完成了。

但是這樣標注，非常容易出現過定義或者漏標的情況。

你是否還記得因?yàn)槌叽绮蝗瑘D紙被工廠師傅打回來的恐懼？

那么讓我們來看看SolidWorks 2020是怎么做的吧。

新版本設置方法

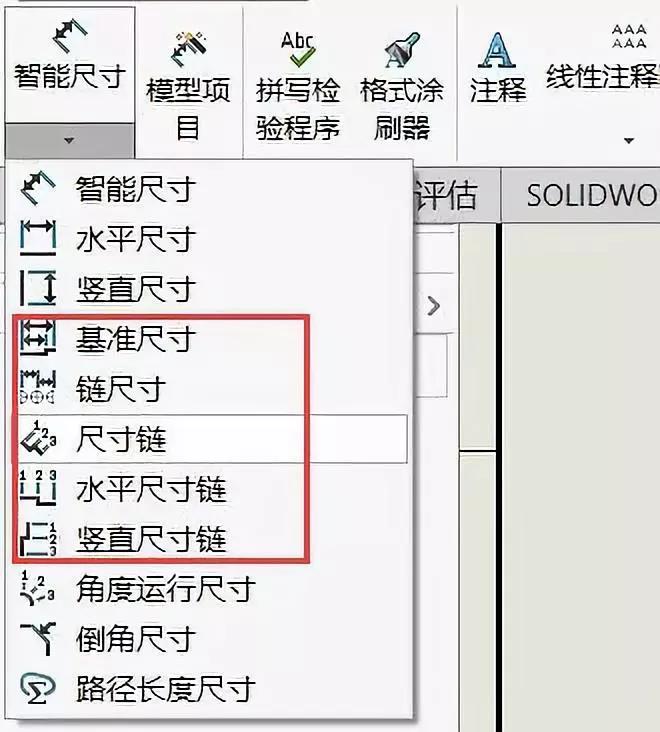

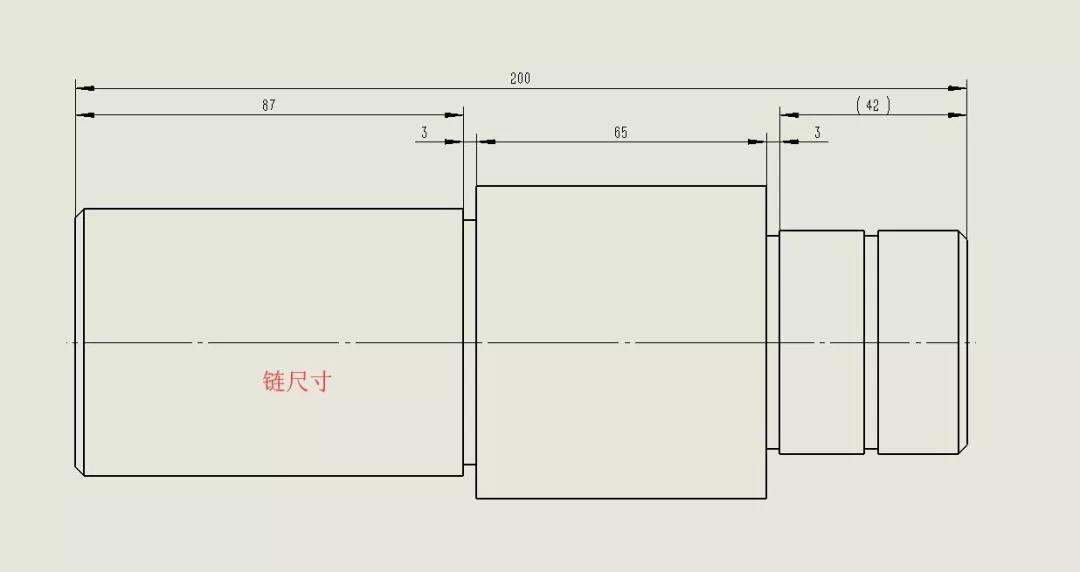

SolidWorks 2020新增鏈尺寸工具，能在不同的場景下自動識別，提供不同的標注輔助功能。

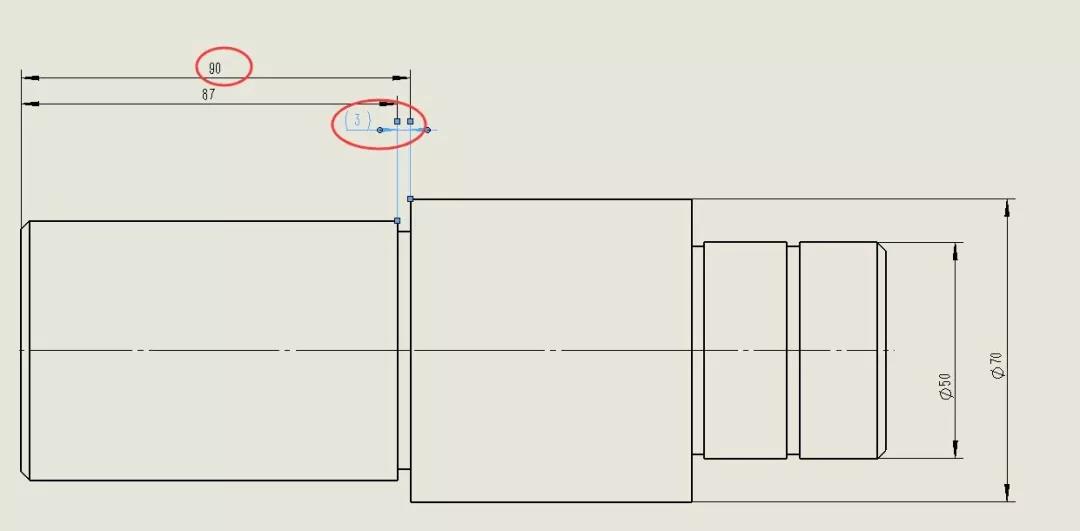

場景一：可以選擇相應尺寸項目生成如下圖的一組尺寸。在選擇最后一個特征的時候，可以自動生成整體尺寸和參考尺寸。

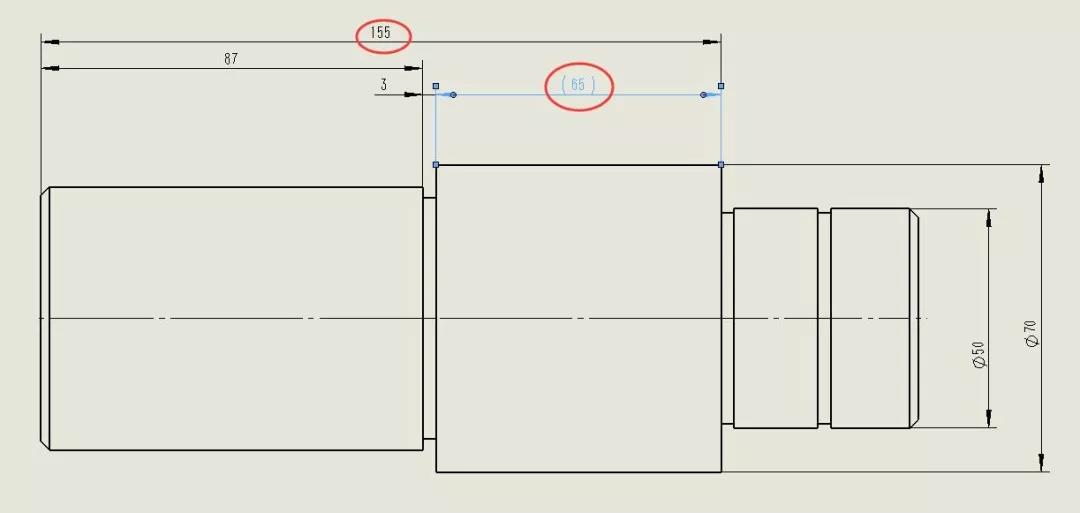

場景二：從鏈尺寸集中刪除尺寸時，周?chē)某叽鐚?huì)自動調整，以防止鏈中出現間隙。

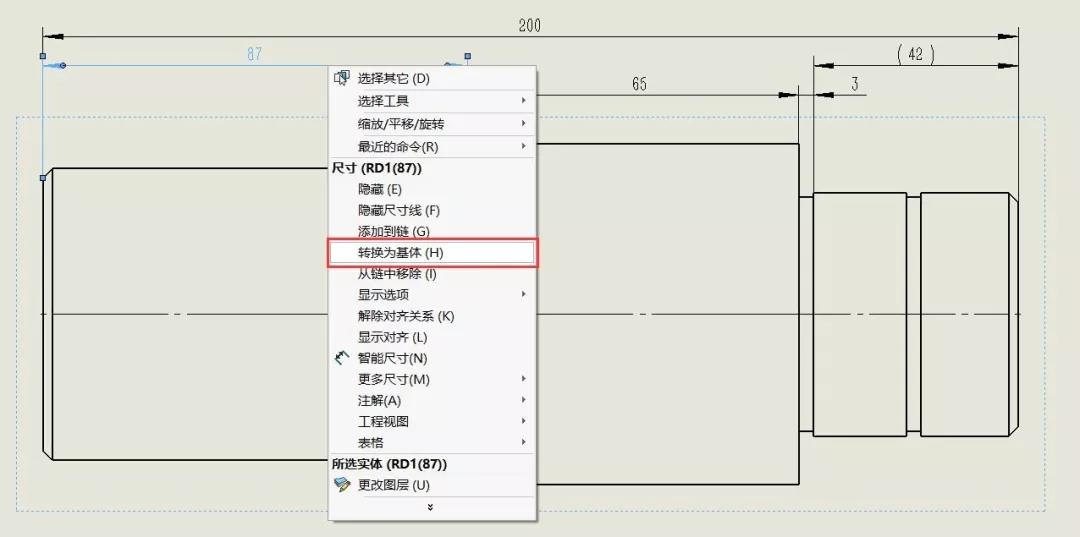

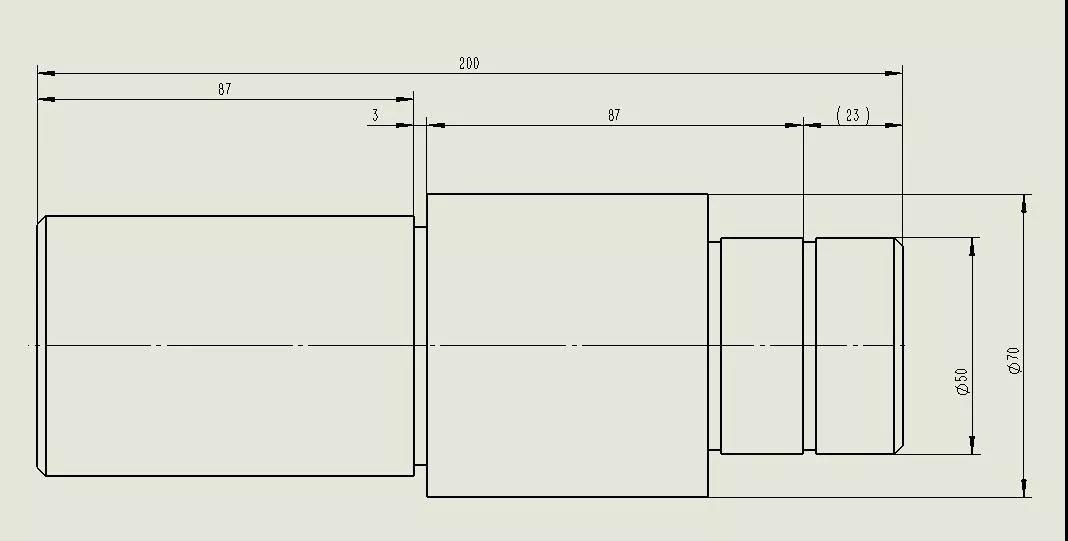

還可以右鍵尺寸，選擇轉換為基體。可以一鍵轉換成一組基準尺寸。

對于工程圖標注中的鏈尺寸工具，你對它的應用有什么期待？可以評論留言告訴我們哦~
