SolidWorks 草圖中關于陣列的小技巧

SolidWorks功能的強大不用我這里多說，每個命令下都有很多復選項，由于慣性思維 往往我們會忽略一些選項。

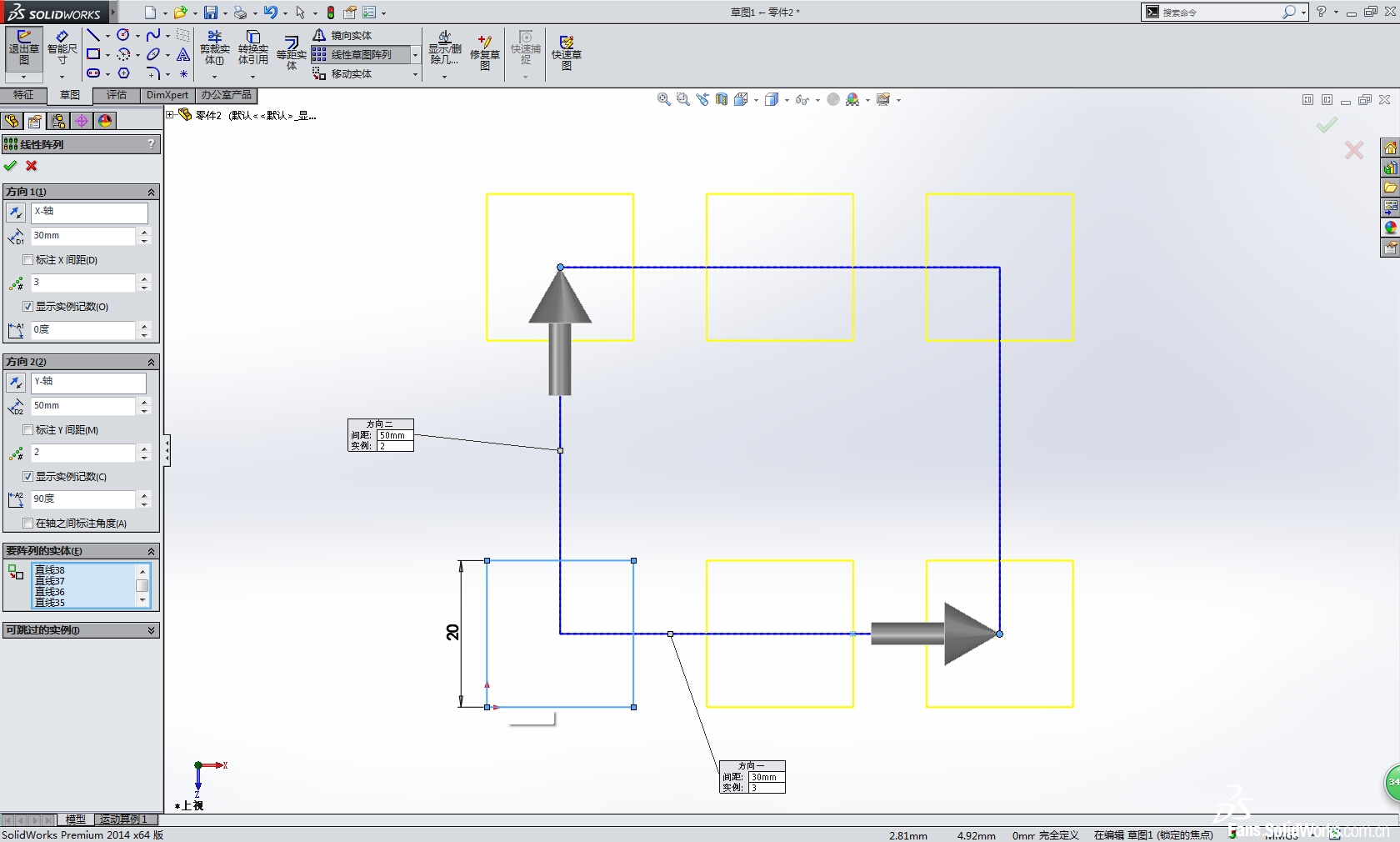

如下圖示，在草圖繪制時，時常用到“陣列”命令，一般情況下，我們會先計算好陣列的距離、個數等參數，然后一一錄入即可，但是有時候我們優化圖紙時，需要改變原來的陣列參數，往往這時問題就出現了。

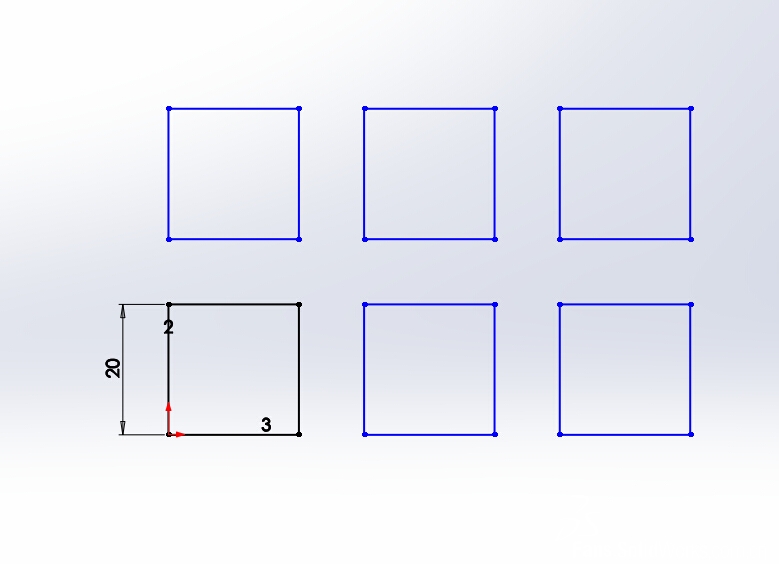

錄入算好的參數，陣列后如下圖：

此時再想更改陣列參數，只能修改陣列個數，陣列間距已經無法修改了…… 這時我們可能會考慮刪除原有的，重新陣列……  這樣容易影響后面的特征。

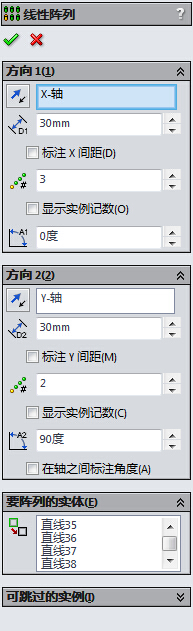

為了解決這個問題，我們再返回到第一次陣列時，可以看到：陣列的對話框中有“標注X間距”、“標準Y間距”選項，我們勾選這兩項。

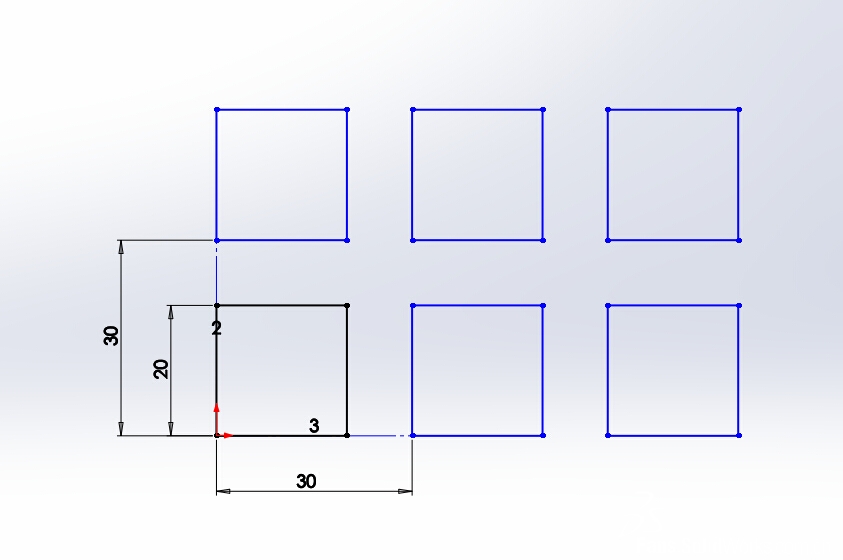

得到的陣列結果如下：

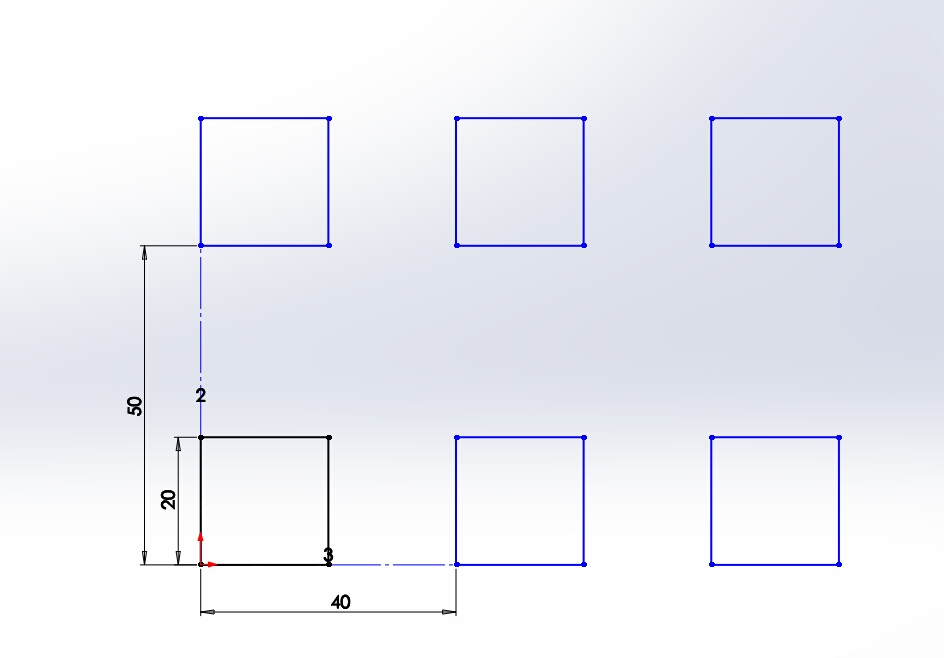

對比之前的結果，我們可以看出后者多了兩個尺寸標注；嘗試更改其數值，得到結果如下：

分析后不難看出，前面的“標注X間距”、“標準Y間距”的作用就是使陣列這個特征變得可修改！

至此,此功能說明完畢，大家可以趕快試驗吧。

相信很多朋友,對此功能表示熟悉,但是,還是有很多朋友還未接觸;希望大家多多學習

同時,可以在下方評論你所認為對你工作很有幫助而又鮮為人知的命令或技巧,來豐富大家學習、討論。
