如何為多個項目復制SolidWorks工程圖

您是否曾經想過測試零件或工程圖的多個版本而不必擔心破壞原始設計？好吧，這在SolidWorks中是可能的，并且比看起來容易得多。

今天我準備給大家展示如何創建新零件以及如何從已經創建的零件和工程圖中進行繪制。

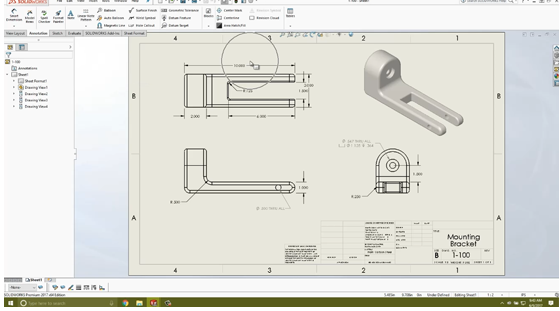

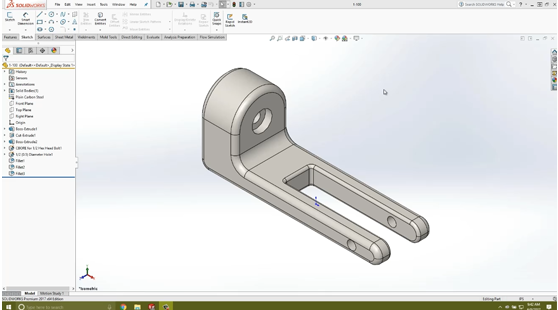

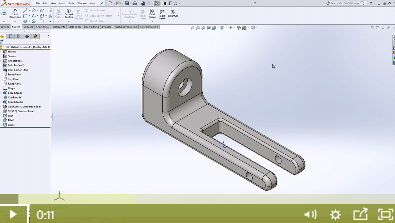

在這里，您將看到我有我的原始零件文件，該零件稱為1-100。我還可以打開其關聯的圖形文件，您會看到此鏈接尺寸為10英寸。

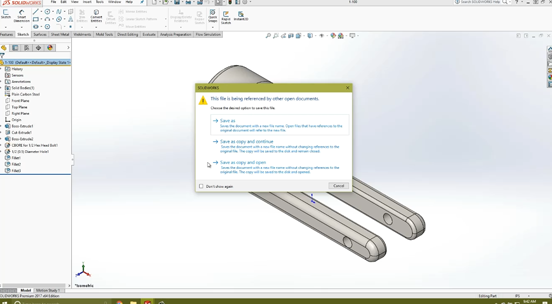

現在，回到我們的原始零件文件，我可以繼續進行“另存為”。當我進行“另存為”時，會看到三個選項。最后一個選項是“另存為副本并打開”。它的作用是使我們可以使用新名稱保存該零件，并且不會將參考更新為原始圖形。

現在，我可以選擇該選項，并為零件文件重新命名，然后打開草圖并對其尺寸進行一些更新。我將原始尺寸從10更改為8，還將切工的尺寸從6更新為4。

現在，我可以繼續保存該新零件文件，然后我們將跳回到原始圖形。現在注意，鏈接尺寸10并沒有改變，因為該圖再次引用了我們的原始零件文件。

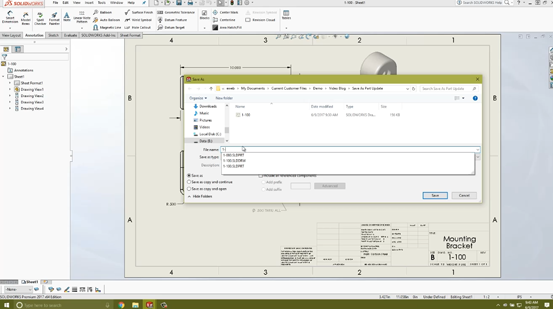

現在，我可以在該圖形上進行另存為，并再次為其命名一個與我們創建的新零件文件匹配的名稱。接下來，我將右鍵單擊任何視圖，然后選擇此“替換模型”選項。我們想驗證所有視圖都將被替換，然后我們可以繼續瀏覽到新的零件文件。

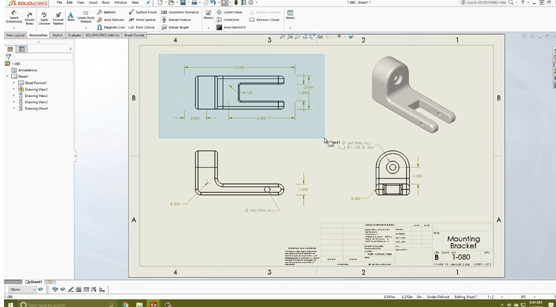

我可以打開它并接受此更改，您將看到視圖已更改為我們的新零件文件，但是我們的尺寸已分離。因此，我可以繼續刪除這些尺寸，然后使用插入模型項更新尺寸。

完成此操作后，您將看到其中一些尺寸需要移動，以使外觀更好看。我們將在其中進行一些移動，在進行一些更改之后，這看起來還不錯。

現在，我可以繼續保存新的工程圖，然后跳回到我們的原始零件文件，您將在這里看到沒有任何變化。然后查看相關的圖形，您將再次發現原始圖形沒有任何變化。

希望這對于您從非常相似的零件或工程圖中創建新零件和工程圖文件是一個很好的提示。

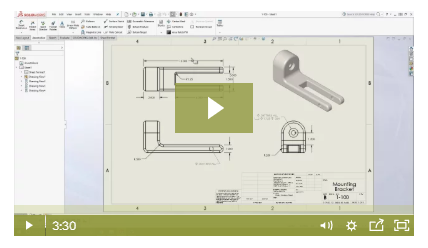

另外我將給大家提供一個視頻，在本視頻中，我將向您確切演示如何復制圖形文件并將其復制到多個項目中，而不必完全從頭開始。請看下面的視頻。
