SolidWorks實用技巧：庫特征制作

我們?yōu)榱俗龅焦?jié)省時間，助于保持模型中的統一性，SolidWorks允許我們將我們常用的特征或者特征組保存到設計庫中，便于隨后使用，我們可以使用庫特征作為塊來生成一個零件，讓我們通過下面的例子來看一下如何去制作庫特征：

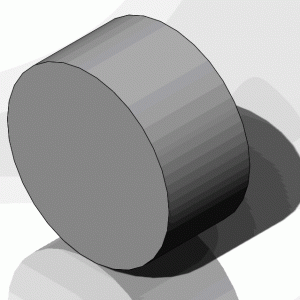

新建一個零件，繪制輪廓，生成基體特征，如圖1所示。

再生成一個軸孔特征作為我們的庫特征，在此我們考慮決定將此軸孔特征添加到模型時應如何定位庫特征，在此我選擇切除特征深度為完全貫穿。

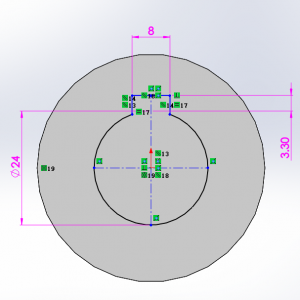

使用參考-標注特征尺寸，如圖2所示

使用位置-基體之間的任何尺寸或幾何關系，該實例中使用與圓柱圓心重合的幾何關系來作為位置參考，如圖2所示。

生成特征后，我們可以添加額外的配置（再此我們不予介紹如何添加配置），以便后期調用庫特征多樣化。

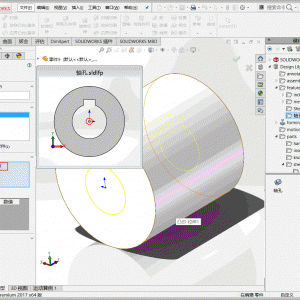

關閉草圖并進行以下操作，將其軸孔生成庫特征，如圖3所示：

點擊設計庫選項卡以打開任務窗格。

固定任務窗格。然后選擇設計庫。

瀏覽到您想添加庫特征的文件夾。

然后在FeatureManager設計樹中選取您想另存為庫特征的特征，如有多個特征可通過按住Ctrl鍵，進行多選。

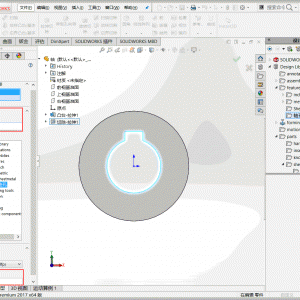

在添加到庫PropertyManager中鍵入名稱及說明，如圖4所示。

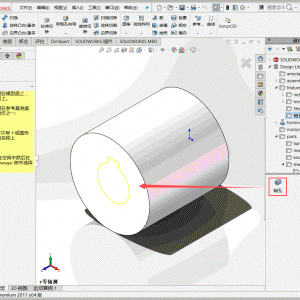

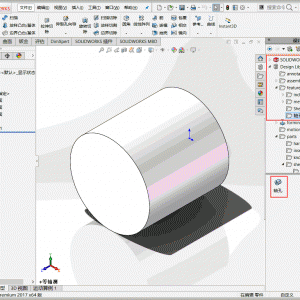

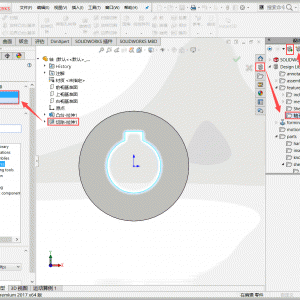

單擊確定后，庫特征已生成，我們可以觀察到圖標已經更變?yōu)閹焯卣鞣枺?且在特征庫中已經存在了我們剛添加的軸孔庫特征，如圖5所示。

我們可通過從設計庫拖動到零件將庫特征添加到零件，也可以拖動庫特征并將之放置在基準面上，讓我們看一下如何去添加庫特征：

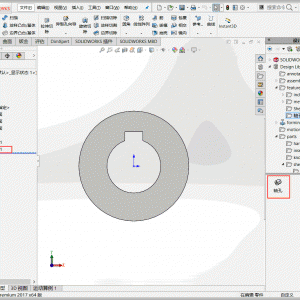

打開目標零件后，在任務窗格中選擇設計庫文件夾，瀏覽以找出我們要放置的庫特征軸孔，如圖6所示。

從窗格中選擇庫特征，然后將之拖動到零件的面或者基準面上，如圖7所示。

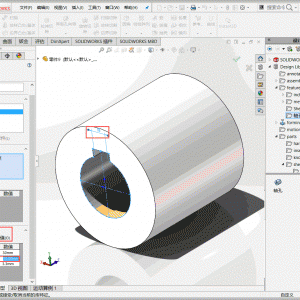

選擇零件上與預覽窗口中高亮顯示的邊線或其他實體想對應的每條邊線（或其他實體，如基準面），來定位庫特征，如圖8所示，該例中的定位為草圖原點，只需要鼠標點擊軸心即可定位庫特征。

可以編輯數值重新定位庫特征或者調整庫特征大小，在調整尺寸大小下選擇覆寫尺寸數值以生存一自定義配置，單擊數值來編輯此庫零件的尺寸，如如9所示。

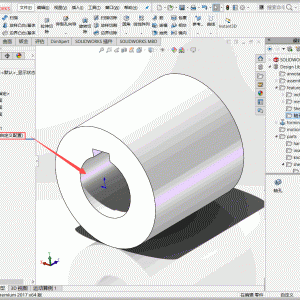

單擊確定，完成庫特征引用。如圖10所示。

注意：您無法將庫特征添加到裝配體中。但是在關聯裝配體中編輯零件時，您可將庫特征添加到零件。
