在SolidWorks 2020中如何輕松地組織3D注釋

這些想法聽起來是否熟悉？

• 我如何快速識別所有基準特征，因?yàn)樗鼈兪悄Ｐ投x中與城市路牌相似的重要參考？

• 在一種設置中，我想按公差類型（例如尺寸尺寸，表面光潔度和表面輪廓）進行檢查，因?yàn)樗鼈冃枰煌脑O(shè)備和方法。如何按類型組織3D注釋？

• 我的注釋轉到了哪個注釋視圖？如果不打開所有注釋視圖，將很難找到它。

• 從一個角度看，我想顯示和隱藏單個注釋，而不是顯示和隱藏帶有所有其他注釋的整個注釋視圖。我可以那樣做嗎？

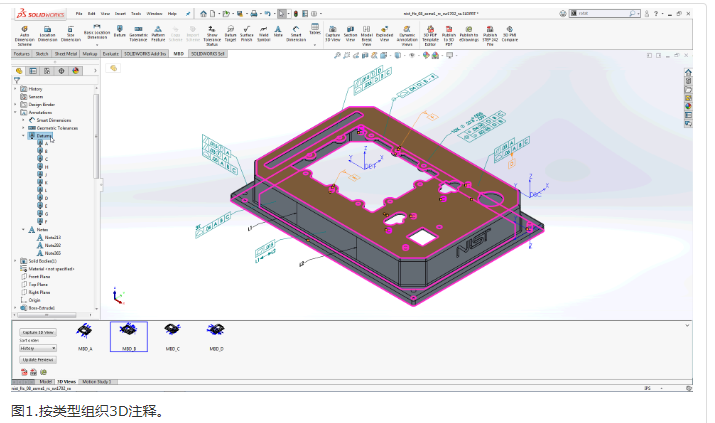

最后，在SolidWorks 2020中，我們可以完成上述所有操作。如圖1所示，現在我們可以輕松按類型和注釋視圖對3D注釋進行排序。在這種情況下，只需單擊樹中的“基準”文件夾名稱，就會突出顯示所有基準特征，以顯示關鍵參考，以便直觀，快速，準確地解釋幾何尺寸和公差（GD＆T）定義。

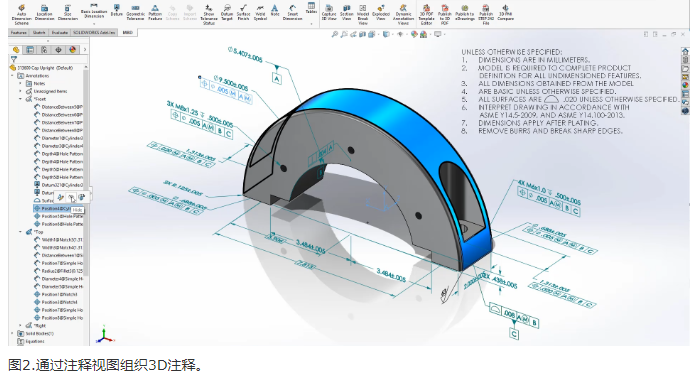

圖2顯示了按批注視圖Front，Top等排序的批注。現在，以防萬一您想知道哪個注釋位于何處，在樹中有一個清晰的列表。是的，當然，您也可以在“功能樹搜索”框中鍵入注釋名稱，然后快速找到一個注釋或共享同一關鍵字的注釋子集。這樣，注釋視圖將再也不會像隱藏的抽屜一樣。

此外，您可以右鍵單擊單個樹節點并選擇顯示或隱藏它。現在，當您捕獲3D視圖時，您可以更加精細地控制標注的可見性。您不必再顯示或隱藏整個注釋視圖，也不必僅為一個注釋創建注釋視圖。
